FUEL TANK & TUBE

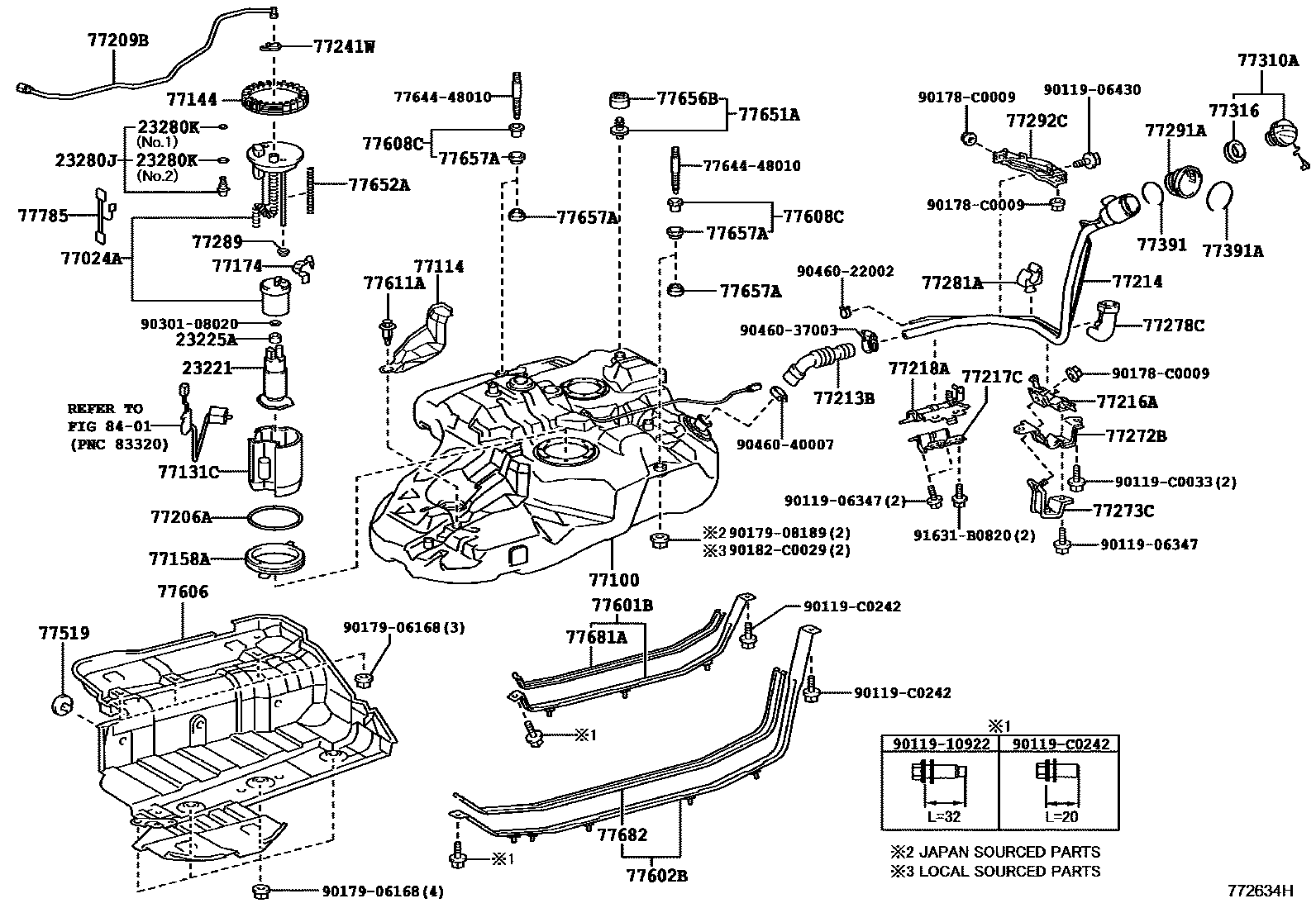

Parts diagram
23221PUMP, FUEL
main23220-0P130i200905-201205
main23220-0V030i200905-201112
main23220-0V031i201112-201205
main23220-31370i201205
23225ASPACER, FUEL PUMP
main23225-0H020i200905-201205
main23225-21010i201205
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i200905-201205
main23280-38020i201205
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i200905-201205
NO.1
main90301-15024i200905-201205
NO.2
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-0E040i200905-201205
main77024-0E050i200905-201205
main77024-48050i201205
77100TANK ASSY, FUEL
main77001-0E040i200905-201205
77114PLATE, FUEL TANK SIDE, REAR
main77114-0E030i200905-201205
77131CSUB-TANK, FUEL, NO.1
main77131-0E020i200905-201205
main77131-48032i201205
77144RETAINER, FUEL PUMP GAUGE
main77144-48020i200905-201205
77158ASUPPORT, TANK SUCTION TUBE
main77158-48020i200905-201205
77174SUPPORT, FUEL SUCTION, NO.1
main77174-0N011i200905-201205
main77174-48010i201205
77206AGASKET (FOR FUEL TANK SUCTION TUBE)
main77169-0E020i200905-201205
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-0E020i200905-201205
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-0E030i200905-201205
77214PIPE, FUEL TANK FILLER
main77201-0E040i200905-201205
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-0E030i200905-201205
77217CSUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-0E040i200905-201205
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-0E040i200905-201205
77241WCLIP, TUBE JOINT
main77241-33011i200905-201205
77272BSUPPORT, BREATHER TUBE, NO.1
main77272-0E020i200905-201205
77273CSUPPORT, BREATHER TUBE, NO.2
main77273-0E020i200905-201205
77278CPROTECTOR, FUEL TANK FILLER PIPE, NO.2
main77278-0E010i200905-201205
77281ACLAMP, FUEL FILLER PIPE
main77281-0E050i200905-201205
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52090i200905-201205
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-0E030i200905-201205
77292CSHIELD, FUEL TANK FILLER PIPE, NO.2
main77292-0E030i200905-201205
77310ACAP ASSY, FUEL TANK
main77300-0F010i201201-201205
main77300-52030i200905-201112
77316GASKET, FUEL TANK CAP
main77316-0F020i201201-201205
main77316-52040i200905-201201
77391RING, FUEL INLET BOX
main77391-12020i200905-201205
77391ARING, FUEL INLET BOX
main77391-33010i200905-201205
77519SPACER, FUEL TANK BRACKET
main77529-48010i200905-201205
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-48120i200905-201205
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-48100i200905-201205
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-0E020i200905-201205
77608CCUSHION SET, FUEL TANK
main77608-48011i200905-201205
RH
main77608-48020i200905-201205
LH
77611APIN (FOR FUEL TANK BAND)
main77653-0E010i200905-201205
77651ACUSHION, FUEL TANK, NO.1
main77651-48020i200905-201205
77652ACUSHION, FUEL TANK, NO.2
main77652-0E030i200905-201205
main77652-48030i201205
77656BCUSHION, FUEL TANK, NO.6
main77656-48020i200905-201205
77657ACUSHION, FUEL TANK, NO.5
main77655-48011i200905-201205
RH
main77655-48020i200905-201205
LH
77681ASEAT, FUEL TANK BAND
main77681-48050i200905-201205
77682SEAT, FUEL TANK BAND, LH
main77682-48050i200905-201205
77785HARNESS, FUEL PUMP
main77785-0E040i200905-201205
main77785-0E041i201112-201205
main77785-48030i201205
8401
7764448010BOLT, FUEL TANK
9011906347
9011906430
9011910922
90119C0033
90119C0242
90178C0009
9017906168
9017908189
90182C0029
9030108020
9046022002
9046037003
9046040007
91631B0820

59 parts on this diagram · 4 diagrams in section
