TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

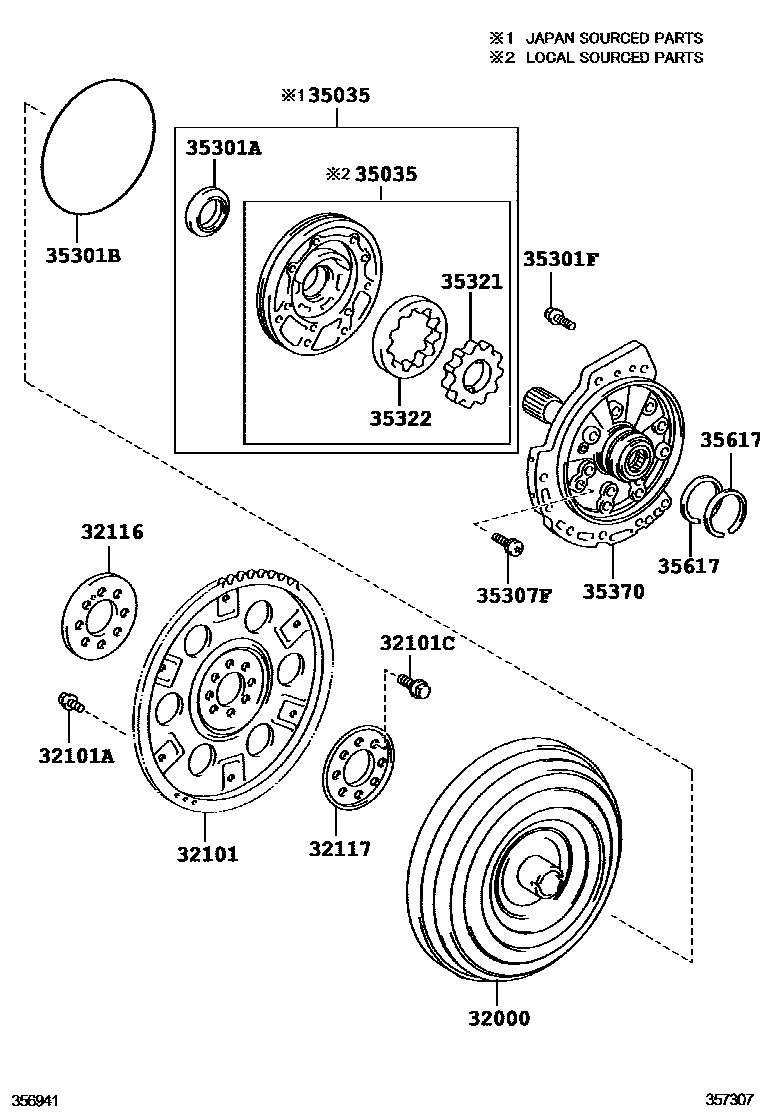

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-33140i200905-201106
sub32000-33141
main32000-33141i201106-201109
sub32000-33142
main32000-33141i201301-201402
*285
sub32000-33142
main32000-33142i201403-201503
*285
sub32000-33143
main32000-42060i200905-201503
main32000-73011i201109-201205
sub32000-73012
main32000-73011i201205-201402
*284
sub32000-73012
main32000-73012i201403-201503
*284
sub32000-73013
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-06060i201111-201205
(L)
main32101-48010i200905-201205
main32101-73010i200905-201111
main32101-73010i201111-201205
(J)
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i200905-201205
*9-1.25PX12.4-7.3,BLACK
main90119-09025i200905-201205
*9-1.25PX12.4-8.4,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i201003-201205
*10-1.25PX18-13
main90105-10048i200905-201003
*10-1.25PX18-13,(J)
main90105-12384i201003-201205
*12-1.25PX21-15
main90105-12384i200905-201003
*12-1.25PX21-15,(J)
main90105-A0022i200905-201003
*10-1.25PX18-13,(L)
sub90105-10048
main90105-A0059i200905-201003
*12-1.25PX21-15,(L)
sub90105-12384
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i200905-201205
main32116-32020i200905-201205
32117SPACER, DRIVE PLATE, REAR
main32117-06010i201112-201205
(L)
main32117-20060i200905-201112
main32117-20060i201112-201205
(J)
main32117-32020i200905-201205
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-08010i200905-201205
(L)
main35035-12080i201310
(J)
main35035-33020i200905-201310
(J)
sub35035-12080
main35035-33041i200905-201107
sub35035-33042
main35035-33042i201107-201109
main35035-33042i201301-201312
*285
main35035-33043i201312
*285
main35035-73012i201109-201205
sub35035-33042
main35035-73012i201205-201301
*284
sub35035-33042
main35035-73013i201301
*284
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38083i200905-201310
main90311-43010i200905-201205
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-33010i201105-201205
main90301-99099i200905-201205
main90301-99158i200905-201105
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08198i200905-201205
*8-1.25PX28-28
main91551-80835i200905-201205
*8-1.25PX35-22
35307FBOLT (FOR STATOR SHAFT)
main90080-14044i200905-201205
(L)
main90148-60027i200905-201310
(J)
main90148-60067i200905-201205
NO.1
main90148-60068i200905-201205
NO.2
35321GEAR, FRONT OIL PUMP DRIVE
main35321-08010i200905-201205
T=11.715,MARK A,(L)
main35321-08020i200905-201205
T=11.715,MARK B,(L)
main35321-08030i200905-201205
T=11.715,MARK C,(L)
main35321-08040i200905-201205
T=11.715,MARK D,(L)
main35321-08050i200905-201205
T=11.715,MARK E,(L)
main35321-33060i200905-201310
T=11.715,MARK A,(J)
main35321-33070i200905-201310
T=11.715,MARK B,(J)
main35321-33080i200905-201310
T=11.715,MARK C,(J)
main35321-33090i200905-201310
T=11.715,MARK D,(J)
main35321-33100i200905-201310
T=11.715,MARK E,(J)
main35321-33110i200905-201010
T=11.567,MARK 1
sub35321-33111
main35321-33111i201301-201312
T=11.567,MARK 1,*285
main35321-33111i201010-201301
T=11.567,MARK 1
main35321-33120i200905-201010
T=11.567,MARK 2
sub35321-33121
main35321-33121i201010-201301
T=11.567,MARK 2
main35321-33121i201301-201312
T=11.567,MARK 2,*285
main35321-33130i200905-201010
T=11.567,MARK 3
sub35321-33131
main35321-33131i201010-201301
T=11.567,MARK 3
main35321-33131i201301-201312
T=11.567,MARK 3,*285
main35321-33140i200905-201010
T=11.567,MARK 4
sub35321-33141
main35321-33141i201010-201301
T=11.567,MARK 4
main35321-33141i201301-201312
T=11.567,MARK 4,*285
main35321-33150i200905-201010
T=11.567,MARK 5
sub35321-33151
main35321-33151i201301-201312
T=11.567,MARK 5,*285
main35321-33151i201010-201301
T=11.567,MARK 5
main35321-73010i201312
T=11.567,MARK 1,*285
main35321-73010i201301
T=11.567,MARK 1,*284
main35321-73020i201301
T=11.567,MARK 2,*284
main35321-73020i201312
T=11.567,MARK 2,*285
main35321-73030i201301
T=11.567,MARK 3,*284
main35321-73030i201312
T=11.567,MARK 3,*285
main35321-73040i201312
T=11.567,MARK 4,*285
main35321-73040i201301
T=11.567,MARK 4,*284
main35321-73050i201301
T=11.567,MARK 5,*284
main35321-73050i201312
T=11.567,MARK 5,*285
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-08010i200905-201205
T=11.715,MARK A,(L)
main35322-08020i200905-201205
T=11.715,MARK B,(L)
main35322-08030i200905-201205
T=11.715,MARK C,(L)
main35322-08040i200905-201205
T=11.715,MARK D,(L)
main35322-08050i200905-201205
T=11.715,MARK E,(L)
main35322-33060i200905-201310
T=11.715,MARK A,(J)
main35322-33070i200905-201310
T=11.715,MARK B,(J)
main35322-33080i200905-201310
T=11.715,MARK C,(J)
main35322-33090i200905-201310
T=11.715,MARK D,(J)
main35322-33100i200905-201310
T=11.715,MARK E,(J)
main35322-33110i200905-201301
T=11.567,MARK 1
main35322-33110i201301-201312
T=11.567,MARK 1,*285
main35322-33120i200905-201301
T=11.567,MARK 2
main35322-33120i201301-201312
T=11.567,MARK 2,*285
main35322-33130i200905-201301
T=11.567,MARK 3
main35322-33130i201301-201312
T=11.567,MARK 3,*285
main35322-33140i201301-201312
T=11.567,MARK 4,*285
main35322-33140i200905-201301
T=11.567,MARK 4
main35322-33150i200905-201301
T=11.567,MARK 5
main35322-33150i201301-201312
T=11.567,MARK 5,*285
main35322-73010i201301
T=11.567,MARK 1,*284
main35322-73010i201312
T=11.567,MARK 1,*285
main35322-73020i201312
T=11.567,MARK 2,*285
main35322-73020i201301
T=11.567,MARK 2,*284
main35322-73030i201312
T=11.567,MARK 3,*285
main35322-73030i201301
T=11.567,MARK 3,*284
main35322-73040i201301
T=11.567,MARK 4,*284
main35322-73040i201312
T=11.567,MARK 4,*285
main35322-73050i201301
T=11.567,MARK 5,*284
main35322-73050i201312
T=11.567,MARK 5,*285
35370SHAFT ASSY, STATOR
main35370-06010i200905-201205
(L)
main35370-12110i201310
(J)
main35370-28010i200905-201310
(J)
sub35370-12110
main35370-33041i200905-201107
sub35370-33042
main35370-33042i201301-201312
*285
main35370-33042i201107-201109
main35370-33043i201312
*285
main35370-73012i201205-201301
*284
sub35370-33042
main35370-73012i201109-201205
sub35370-33042
main35370-73013i201301
*284
35617RING, CLUTCH DRUM OIL SEAL
main35613-21010i200905-201205

15 parts on this diagram · 2 diagrams in section
