RADIATOR & WATER OUTLET

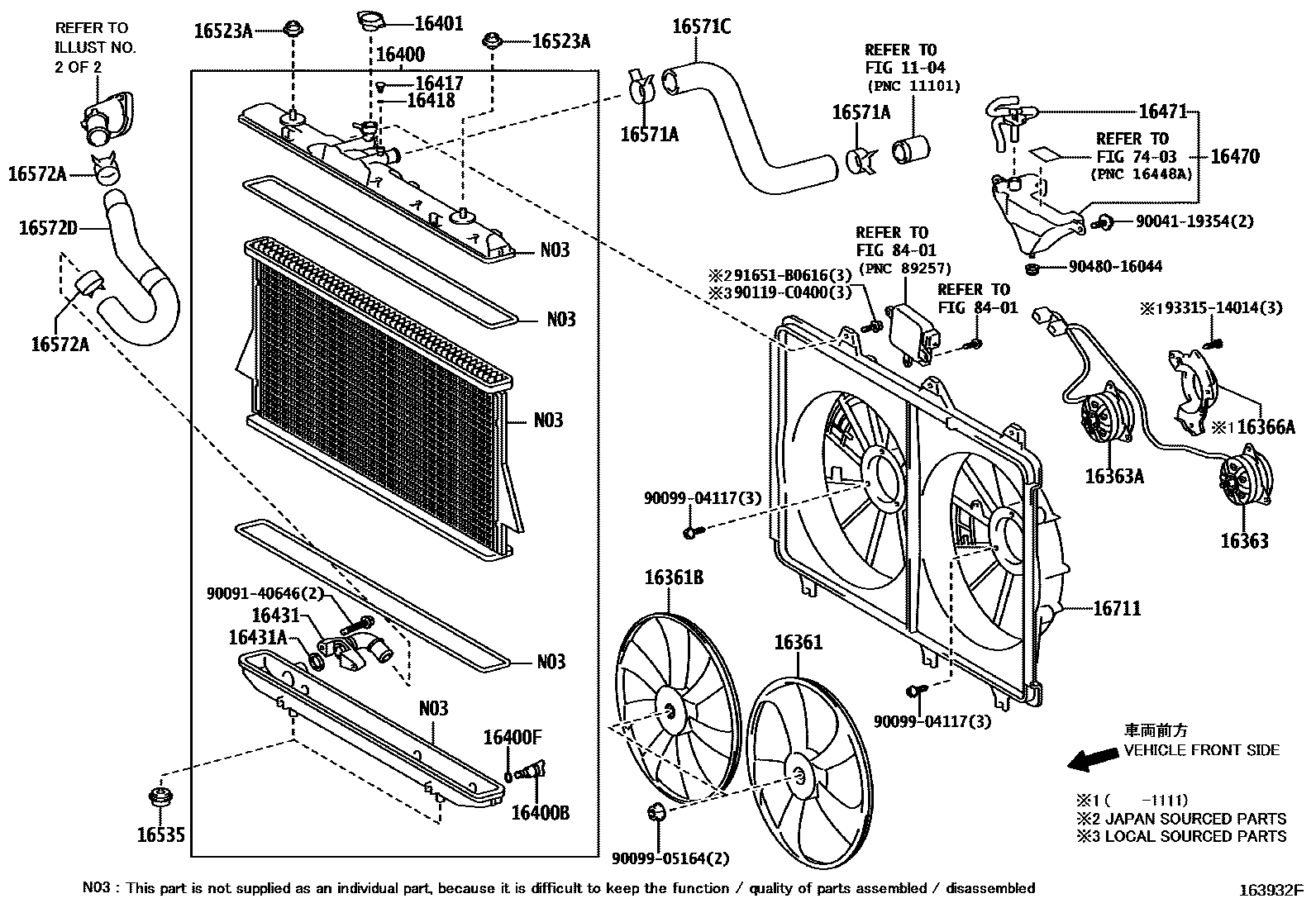

Parts diagram
1104
16361FAN
main16361-0P200i200905-201205
main16361-0V060i200905-201205
16361BFAN, NO.2
main16361-0P190i200905-201205
main16361-0V050i200905-201205
16363MOTOR, COOLING FAN
main16363-0P200i200905-201205
main16363-0V050i200905-201205
main16363-0V350i201205
16363AMOTOR, COOLING FAN, NO.2
main16363-0P210i200905-201205
main16363-0V060i200905-201205
main16363-0V360i201205
16366AINSULATOR, COOLING FAN MOTOR
main16366-0V040i200905-201111
16400RADIATOR ASSY
main16041-0V040i200905-201205
16400BPLUG, RADIATOR DRAIN COCK
main16417-0P270i200905-201205
NO.2
main16417-28530i200905-201205
NO.1
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-20290i200905-201205
NO.1
main16492-21050i200905-201205
NO.2
16401CAP SUB-ASSY, RADIATOR
main16401-0Y060i201309
(L)
main16401-31480i201309
(J)
main16401-31480i200905-201309
16417COCK
main16417-28530i200905-201205
16418PACKING
main16418-20290i200905-201205
16431INLET, RADIATOR WATER
main16431-0V040i200905-201205
16431ARING, O(FOR RADIATOR WATER INLET)
main16492-36050i200905-201205
16470TANK ASSY, RADIATOR RESERVE
main16470-0P050i200905-201205
16471CAP SUB-ASSY, RESERVE TANK
main16405-0P050i200905-201205
16523ACUSHION, RADIATOR SUPPORT
main16523-0H040i200905-201205
16535SUPPORT, RADIATOR, LOWER
main16535-0H040i200905-201205
main16535-0H090i200905-201205
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90466-35001i200905-201212
main90466-C0009i201301
16571CHOSE, RADIATOR, NO.1
main16571-0P200i200905-201205
main16571-0V030i200905-201205
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-35001i200905-201212
main90466-C0009i201301
16572DHOSE, RADIATOR, NO.2
main16572-0P210i200905-201205
main16572-0V170i201205
main16572-36050i200905-201205
16711SHROUD, FAN
main16711-0P170i200905-201205
main16711-0V040i200905-201205
main16711-0V041i201205
7403
8401
9004119354
9009140646
9009904117
9009905164
90119C0400
9048016044
91651B0616
9331514014

33 parts on this diagram · 4 diagrams in section
