EXHAUST PIPE

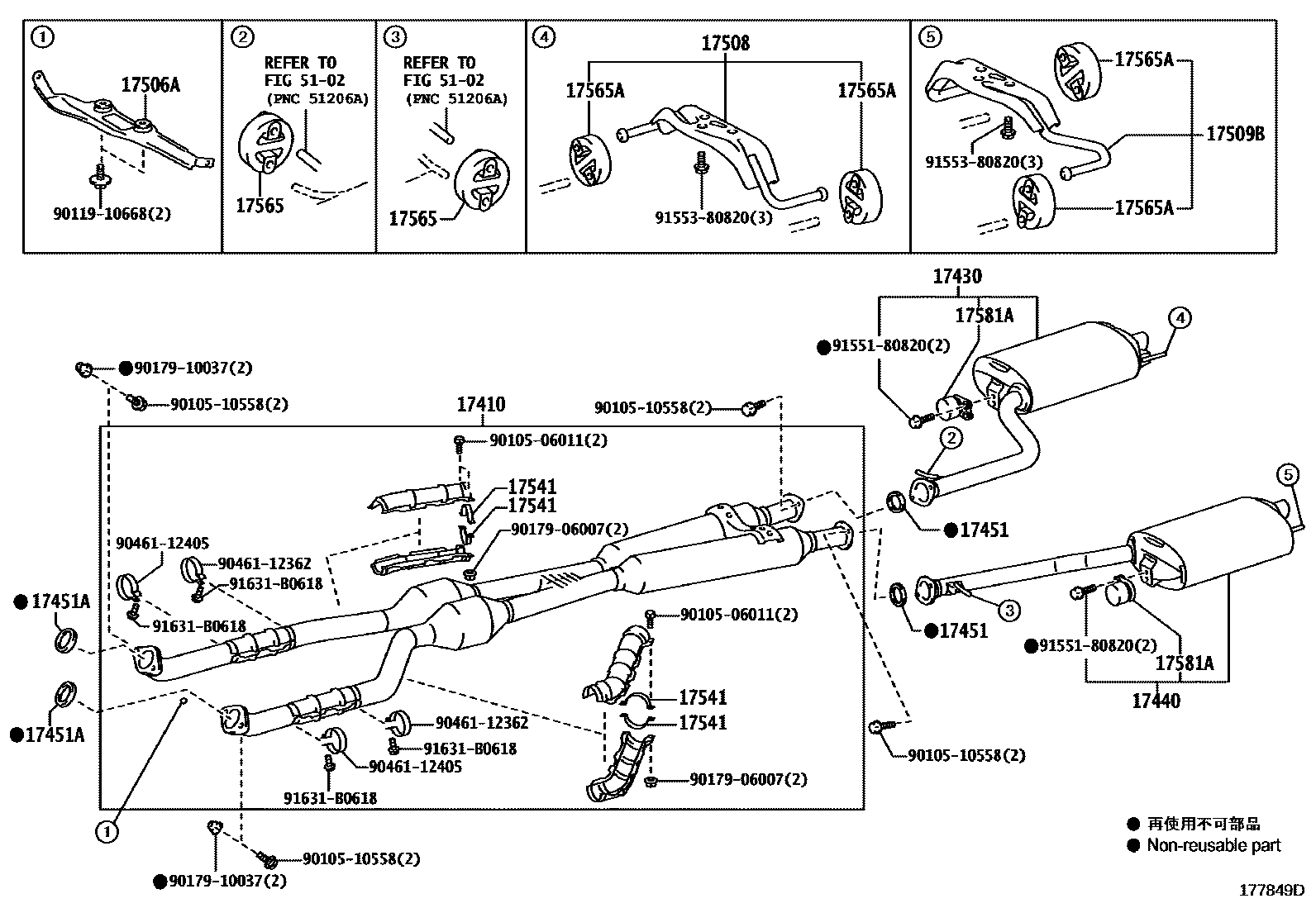

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-38231i201209
*114=TOYOTA/PA1/Y
main17410-38241i201209
*114=TOYOTA/PA1/Y
17430PIPE ASSY, EXHAUST, TAIL
main17430-38530i201209-201305
main17430-38570i201211
17440PIPE, EXHAUST TAIL, LH
main17440-38020i201209-201305
main17440-38040i201211
17451GASKET, EXHAUST PIPE
main90917-06057i201209
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06078i201209
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-38100i201209
17508SUPPORT SUB-ASSY, EXHAUST PIPE, NO.3
main17508-38070i201209
17509BSUPPORT, EXHAUST PIPE NO.4
main17509-38020i201209
17541STAY, EXHUST PIPE PROTECTOR, NO.1
main17541-38010i201209
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-28010i201209
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-74290i201209
17581ADAMPER, EXHAUST PIPE
main17581-38040i201209
5102
9010506011
9010510558
9011910668
9017906007
9017910037
9046112362
9046112405
9155180820
9155380820
91631B0618

23 parts on this diagram · 1 diagram in section
