VACUUM PIPING

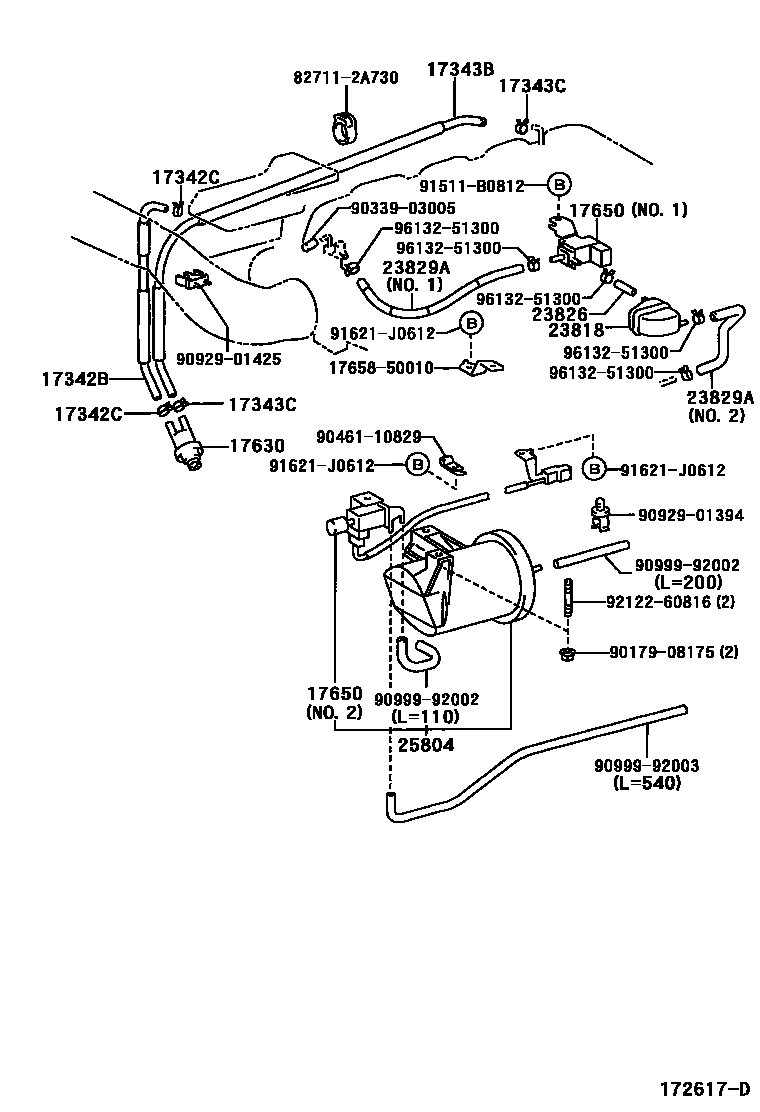

Parts diagram
17342BHOSE, NO.2(FOR IDLE-UP)
main17342-50160i200008-200307
17342CCLIP, NO.2(FOR IDLE-UP HOSE)
main90467-10099i200008-200204
main96132-51000i200204-200307
17343BHOSE, NO.3(FOR IDLE-UP)
main17343-50140i200008-200307
main17343-50141i200307
17343CCLIP, NO.3(FOR IDLE-UP HOSE)
main90467-10099i200008-200204
main96132-51000i200204-200307
17630VALVE ASSY, AIR CONTROL
main17630-16040i200008-200608
17650VALVE ASSY, VACUUM SWITCHING
main25860-50100i200008-200307
NO.1
main25860-50121i200008-200307
NO.2
23818PIPE, FUEL VAPOR FEED
main23818-46110i200008-200507
main25719-31010i200507
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-50030i200008-200307
main23826-50030i200307-200507
TYPE A:REFER ILLUST.
main23826-50060i200507-200608
TYPE B:REFER ILLUST.
23829AHOSE, FUEL VAPOR FEED
main23829-50070i200008-200307
NO.1
main23829-50140i200008-200507
NO.2
main23829-50171i200507
NO.2
25804VALVE SET, VACUUM CONTROL
main25804-50011i200008-200307
1765850010BRACKET, VACUUM HOSE CLAMP
827112A730WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9017908175
9033903005
9046110829
9092901394
9092901425
9099992002
9099992003
91511B0812
91621J0612
9212260816
9613251300

23 parts on this diagram · 2 diagrams in section
