OIL COOLER & TUBE (ATM)

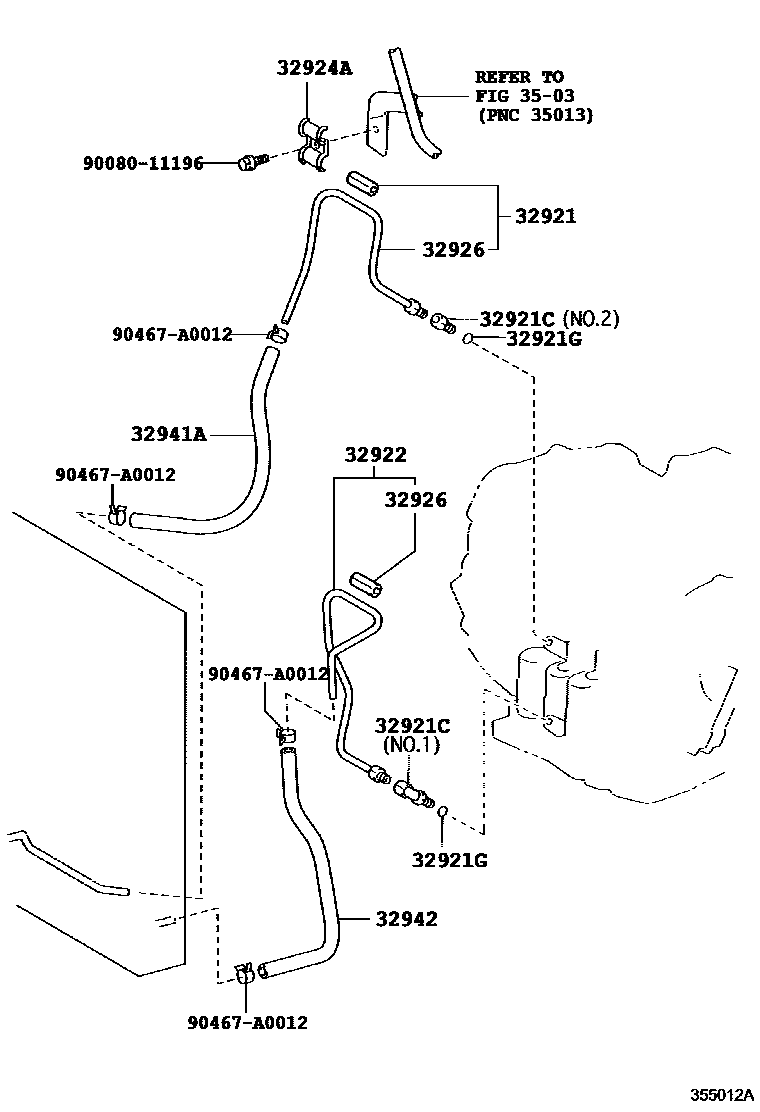

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-07020i200501-200707
32921CUNION(FOR OIL COOLER TUBE)
main90404-14027i200707-201003
OUTLET
main90404-16031i200501-200707
NO.2
main90407-14032i200707-201003
INLET
main90407-16010i200501-200707
NO.1
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189i200501-200604
main90301-11006i200707-201108
(J)
main90301-11031i201108
(J)
main90301-A0016i200605-200707
main90301-A0022i200707-201003
(L)
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-07020i200501-200707
32924ACLAMP(FOR OIL COOLER TUBE, NO.2)
main90462-12074i200501-200707
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-04010i200501-200707
L=36,ID=10
32941HOSE, OIL COOLER INLET, NO.1
main32941-06060i200707-201003
32941AHOSE, OIL COOLER INLET, NO.2
main90080-44064i200501-200707
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-07020i200501-200707
main32942-33070i200707-201003
3503
9008011196
90467A0012

12 parts on this diagram · 2 diagrams in section
