FUEL INJECTION SYSTEM

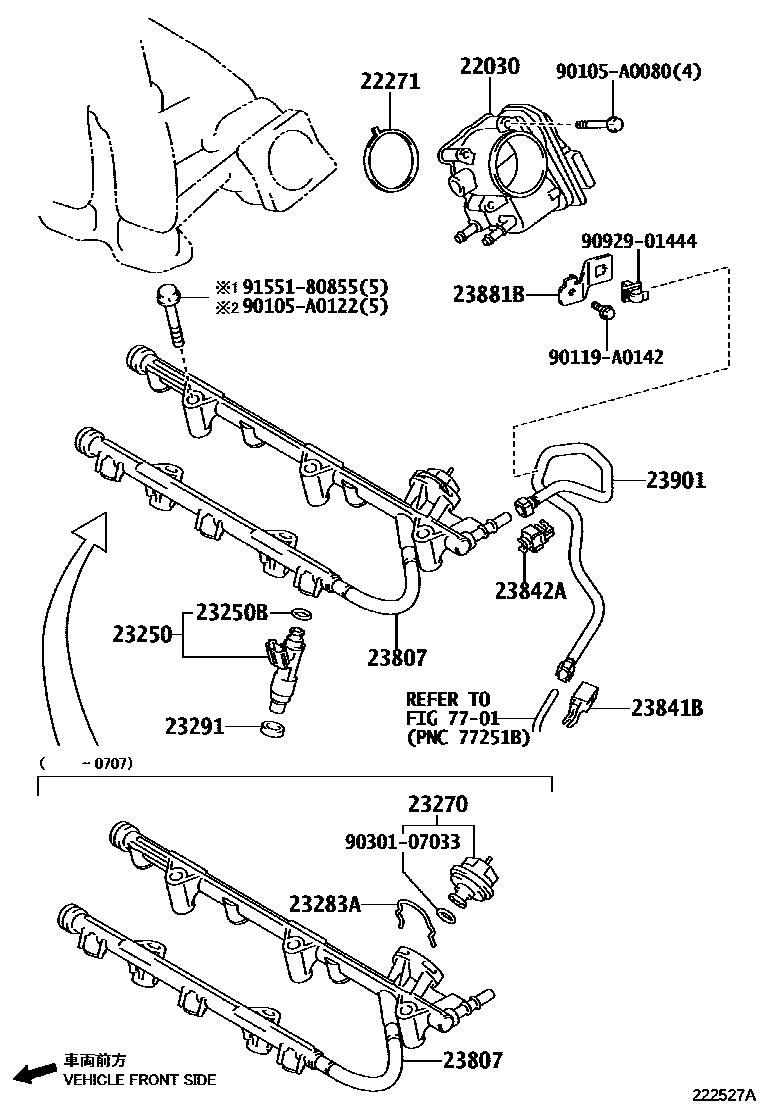

Parts diagram
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-0P050i200601-200707
(L)
main22030-0P050i200707-201003
main22030-31030i¥58,000200501-200601
main22030-31030i¥58,000200601-200707
(J)
22271GASKET, THROTTLE BODY
main22271-0P020i200508-200707
(L)
main22271-0P020i200707-201003
main22271-31040i¥340200501-200707
(J)
23250INJECTOR ASSY, FUEL
main23209-0P040i200601-201003
(L)
main23209-31050i¥14,000200501-201003
(J)
23250BRING, O(FOR FUEL INJECTOR)
main90301-07033i¥140200501-201003
main90301-07033i¥140201005
(J)
main90301-A0037i201204
(L)
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-31010i¥6,400200501-200707
sub23270-31080¥6,400
23283AHOLDER, FUEL PRESSURE REGULATOR
main23283-31010i¥160200501-200707
23291INSULATOR, INJECTOR VIBRATION
main23291-23010i¥240200501-201003
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-0P020i200707-201109
main23807-0P021i201109
main23807-0P040i200601-200707
(L)
main23807-31040i¥13,300200501-200707
(J)
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-0P010i200501-200502
sub23841-21050¥220
main23841-31070i¥400200910-201210
main23841-AD010i200505-200909
sub23841-31070¥400
main23842-21010i¥1,410200502-200504
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-31040i¥630200501-201003
23881BBRACKET, FUEL HOSE
main23881-AD010i200501-201003
23901TUBE SUB-ASSY, FUEL
main23901-0P040i200707-201210
main23901-AD010i200501-200508
main23901-AD011i200508-200707
7701
90105A0080
90105A0122
90119A0142
9030107033
main90301-07033¥140
9092901444
main90929-01444¥110
9155180855
main91551-80855¥100

19 parts on this diagram · 1 diagram in section
