REAR DOOR LOCK & HANDLE

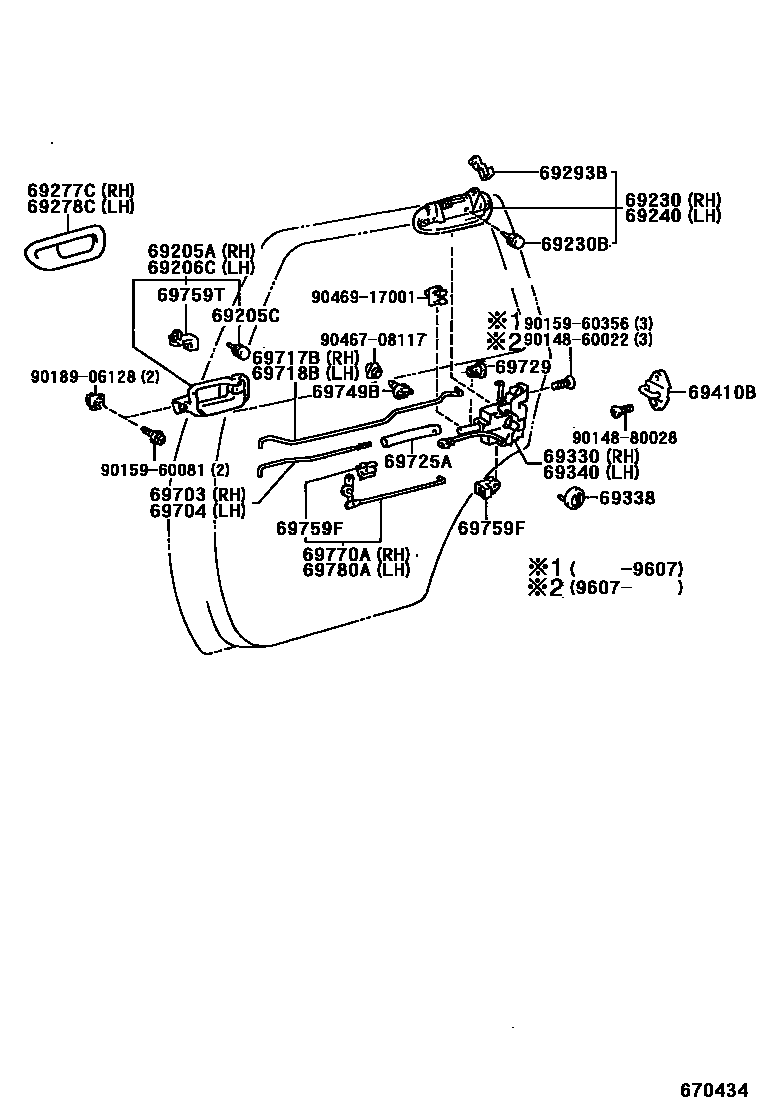

Parts diagram
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-07010-C0i199508-199709
BLACK,TRIM2#
main69205-07010-E0i199508-199608
QUARTZ,TRIM41
main69205-07010-E1i199508-199709
LT.ADOBE,TRIM42
main69205-07010-E2i199608-199709
ROSE STONE,TRIM43
main69205-07010-E3i199709
SANDAL WOOD,TRIM44
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90080-54005×2i199508
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-07010-C0i199709
BLACK,TRIM2#,43,44
main69206-07010-E0i199508-199608
QUARTZ,TRIM41
main69206-07010-E1i199508-199709
LT.ADOBE,TRIM42
main69206-07010-E2i199709
ROSE STONE,TRIM43
main69206-07010-E3i199709
SANDAL WOOD,TRIM44
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-AC010-A0i199508-199709
SUPER WHITE 2,040
main69230-AC010-A1i199508-199908
SU.WHITE PM,051
main69230-AC010-B2i199808-199908
SLVER ME.,1C8
main69230-AC010-C0i199508-199908
BLACK,202
main69230-AC010-D0i199508-199608
MAGENTA MC,3L3
main69230-AC010-E0i199508-199709
BEIGE ME,4M9
main69230-AC010-E1i199709-199908
LT.BEIGE ME.OP.,4N5
main69230-AC010-F0i199709-199808
GOLD ME.,578
main69230-AC010-G0i199508-199608
GR.GREEN ME,6M3
main69230-AC010-G1i199709-199908
DK.GREEN M.M.,6P2
main69230-AC010-H0i199508-199709
DK.TEAL GREEN MC,751
main69230-AC010-J0i199508-199608
DK.BLUE M.M.,8K0
main69230-AC010-J1i199608-199709
DK.BLUE M.M.,8L3
main69230-AC010-K1i199508-199709
DARK TAUPE MCOP,927
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90080-54005×4i199508
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-AC010-A0i199508-199709
SUPER WHITE 2,040
main69240-AC010-A1i199508-199908
SU.WHITE PM,051
main69240-AC010-B2i199808-199908
SLVER ME.,1C8
main69240-AC010-C0i199508-199908
BLACK,202
main69240-AC010-D0i199508-199608
MAGENTA MC,3L3
main69240-AC010-E0i199508-199709
BEIGE ME,4M9
main69240-AC010-E1i199709-199908
LT.BEIGE ME.OP.,4N5
main69240-AC010-F0i199709-199808
GOLD ME.,578
main69240-AC010-G0i199508-199608
GR.GREEN ME,6M3
main69240-AC010-G1i199709-199908
DK.GREEN M.M.,6P2
main69240-AC010-H0i199508-199709
DK.TEAL GREEN MC,751
main69240-AC010-J0i199508-199608
DK.BLUE M.M.,8K0
main69240-AC010-J1i199608-199709
DK.BLUE M.M.,8L3
main69240-AC010-K1i199508-199709
DARK TAUPE MCOP,927
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-07030-C0i199709
BLACK,TRIM2#
main69277-07030-E0i199508-199608
QUARTZ,TRIM41
main69277-07030-E1i199508-199709
LT.ADOBE,TRIM42
main69277-07030-E2i199608-199709
ROSE STONE,TRIM43
main69277-07030-E3i199709
SANDAL WOOD,TRIM44
main69277-07041i199709
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-07030-C0i199508-199709
BLACK,TRIM2#
main69278-07030-E0i199508-199608
QUARTZ,TRIM41
main69278-07030-E1i199508-199709
LT.ADOBE,TRIM42
main69278-07030-E2i199608-199709
ROSE STONE,TRIM43
main69278-07030-E3i199709
SANDAL WOOD,TRIM44
main69278-07041i199709
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-AC010i199508
NATURAL
main69293-AC020i199508
YELLOW
69330LOCK ASSY, REAR DOOR, RH
main69305-07010i199508
main69305-07020i199709
69338KNOB, CHILD PROTECTOR LOCK LEVER
main69338-32010×2i199508
69340LOCK ASSY, REAR DOOR, LH
main69306-07010i199508
main69306-07020i199709
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-AA010×2i199508-199608
main69410-AC010×2i199608
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69737-07010i199508
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69738-07010i199508
69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-07010i199508
69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-07010i199508
69725APROTECTOR, DOOR INSIDE LOCKING LINK
main69725-07010×2i199508
69729RETAINER, DOOR LOCKING LINK PROTECTOR
main69729-AA010×2i199508
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32030×2i199508
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-AA010i199508
GREEN
main69759-AA020i199508
GRAY
main69759-AA030i199508
YELLOW
main69759-AA040i199508
BROWN
main69759-AC010×2i199508
NATURAL
69759TSNAP, REAR DOOR INSIDE HANDLE
main69759-03020×2i199508
YELLOW
main69759-06030×2i199508
NATURAL
69770ALINK ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-07010i199508
69780ALINK ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-07010i199508
9014860022
9014880028
9015960081
9015960356
9018906128
9046708117
9046917001

31 parts on this diagram · 1 diagram in section
