EPC Data

PARKING BRAKE & CABLE

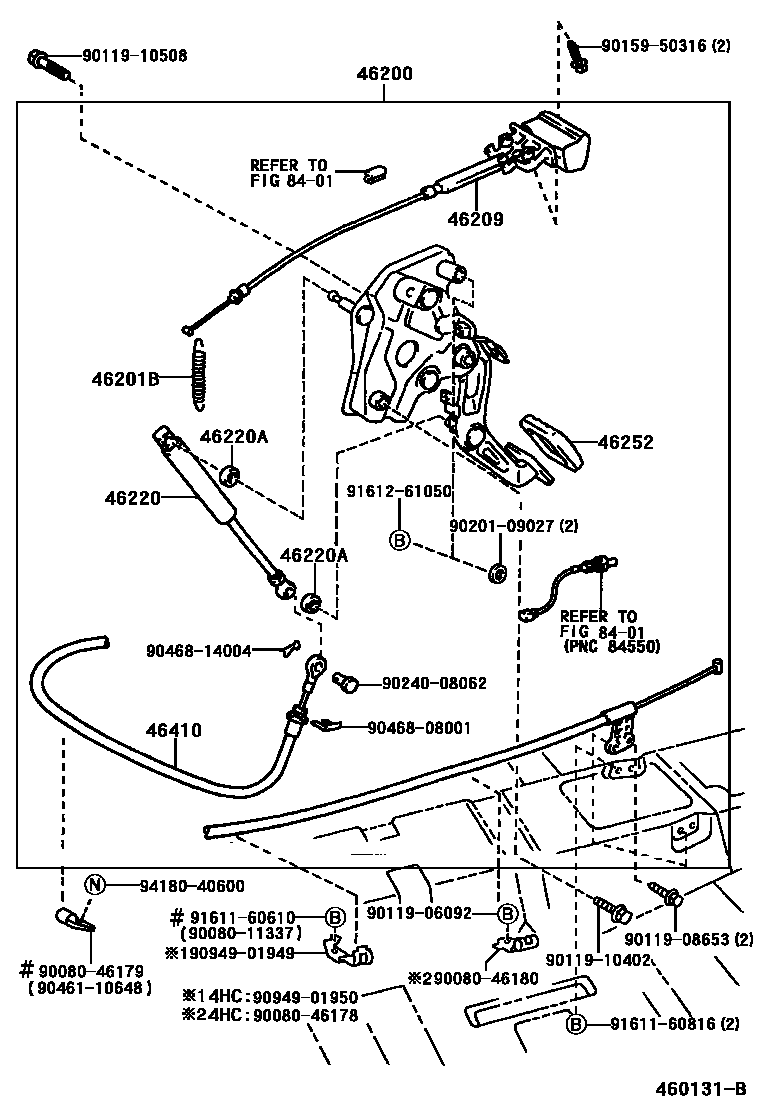

Parts diagram
46200PEDAL ASSY, PARKING BRAKE CONTROL
main46200-07010-A0i199709
IVORY,TRIM4#
main46200-07010-C0i199508
BLACK,TRIM2#
main46200-07010-E0i199508
QUARTZ,TRIM4#
main46200-07010-E1i199508-199709
ADOBE,TRIM4#
46201BSPRING, TENSION
main90507-16023i199508
46209CABLE SUB-ASSY, PARKING BRAKE RELEASE
main46209-41011-C0i199508-199609
BLACK,TRIM2#
main46209-41011-E0i199508-199609
QUARTZ,TRIM4#
main46209-41011-E1i199508-199609
ADOBE,TRIM4#
main46209-41012-A0i199709
IVORY,TRIM4#
main46209-41012-C0i199609
BLACK,TRIM2#
main46209-41012-E0i199609
QUARTZ,TRIM4#
main46209-41012-E1i199609-199709
ADOBE,TRIM4#
46220ABSORBER ASSY, PARKING BRAKE PEDAL RETURN
main46220-30010i199508
46220ACUSHION(FOR PARKING BRAKE PEDAL RETURN ABSORBER)
main90540-07010i199508
46252PAD, PARKING PEDAL
main46252-07010i199508
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-07010i199508
8401
9008011337
9008046178
9008046179
9008046180
9011906092
9011908653
9011910402
9011910508
9015950316
9020109027
9024008062
9046110648
9046808001
9046814004
9094901949
9094901950
9161160610
9161160816
9161261050
9418040600

28 parts on this diagram · 4 diagrams in section
