EPC Data

HEATING & AIR CONDITIONING - COOLER UNIT

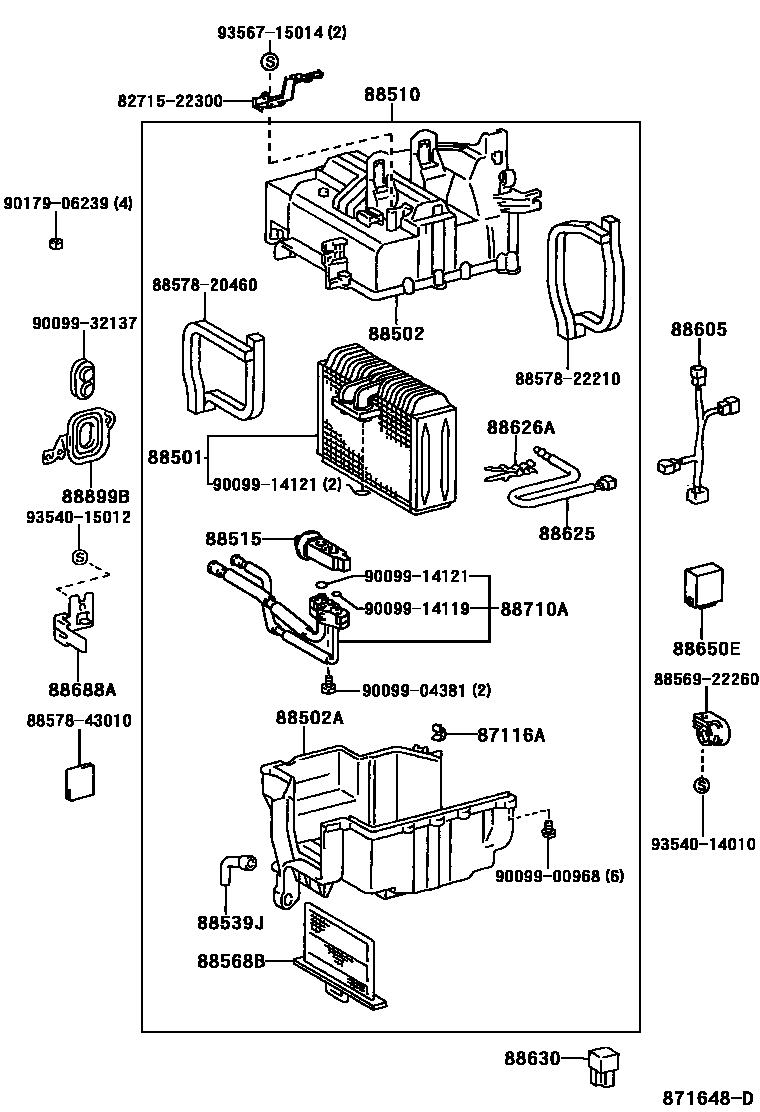

Parts diagram
87116ASPRING, HOLDING (FOR COOLER UNIT CASE)
main87116-14010i199601-200108
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-22241i199601-200709
88502CASE SUB-ASSY, COOLING UNIT
main88502-43010i199601-200210
main88502-43050i200808
88502ACASE SUB-ASSY, COOLING UNIT
main88502-43020i199601-200210
main88502-43021i200808
88510UNIT ASSY, COOLER
main88510-43010i199601-200204
main88510-43080i200108-200808
main88510-43120i200808
88515VALVE, COOLER EXPANSION
main88515-43030i199601-200709
88539JHOSE, DRAIN COOLER
main88539-22130i199601-200709
88568BFILTER, AIR
main88568-43010i199601-200709
88605HARNESS SUB-ASSY, COOLER WIRING, NO.1
main88605-43010i199601-200808
main88605-43040i200808
88625THERMISTOR, COOLER, NO.1
main88625-43010i199601-200709
88626AHOLDER, THERMISTOR
main88626-28010i199601-200108
88630RELAY ASSY, COOLER
main90987-02009i199701-200301
MAGUNET CLUTCH
main90987-02009i199908-200108
main90987-02028i200709-200808
main90987-03001i199701-200607
START CUT
88650EAMPLIFIER ASSY, AIR CONDITIONER, NO.1
main88650-43010i199908-200808
main88650-43020i199601-200607
main88650-43090i200808-201801
88688ABRACKET, COOLER STABILIZER AMPLIFIER
main88688-43020i199601-200709
88710ATUBE ASSY, AIR CONDITIONER
main88710-43030i199601-200607
main88710-43050i200108-200709
88899BCOVER, COOLER CONTROL
main88899-22220i200108-200607
DEALER OPTION
main88899-22220i199601-200108
main88899-43020i200709
main88899-43020i200108-200709
MAKER OPTION
8271522300BRACKET,WIRING HARNESS CLAMP
8856922260CLAMP (FOR COOLER RELAY)
8857820460PAKING, COOLER AIR DUCT
8857822210PAKING, COOLER AIR DUCT
8857843010PAKING, COOLER AIR DUCT
9009900968
9009904381
9009914119
9009914121
9009932137
9017906239
9354014010
9354015012
9356715014

30 parts on this diagram · 3 diagrams in section
