CLUTCH MASTER CYLINDER

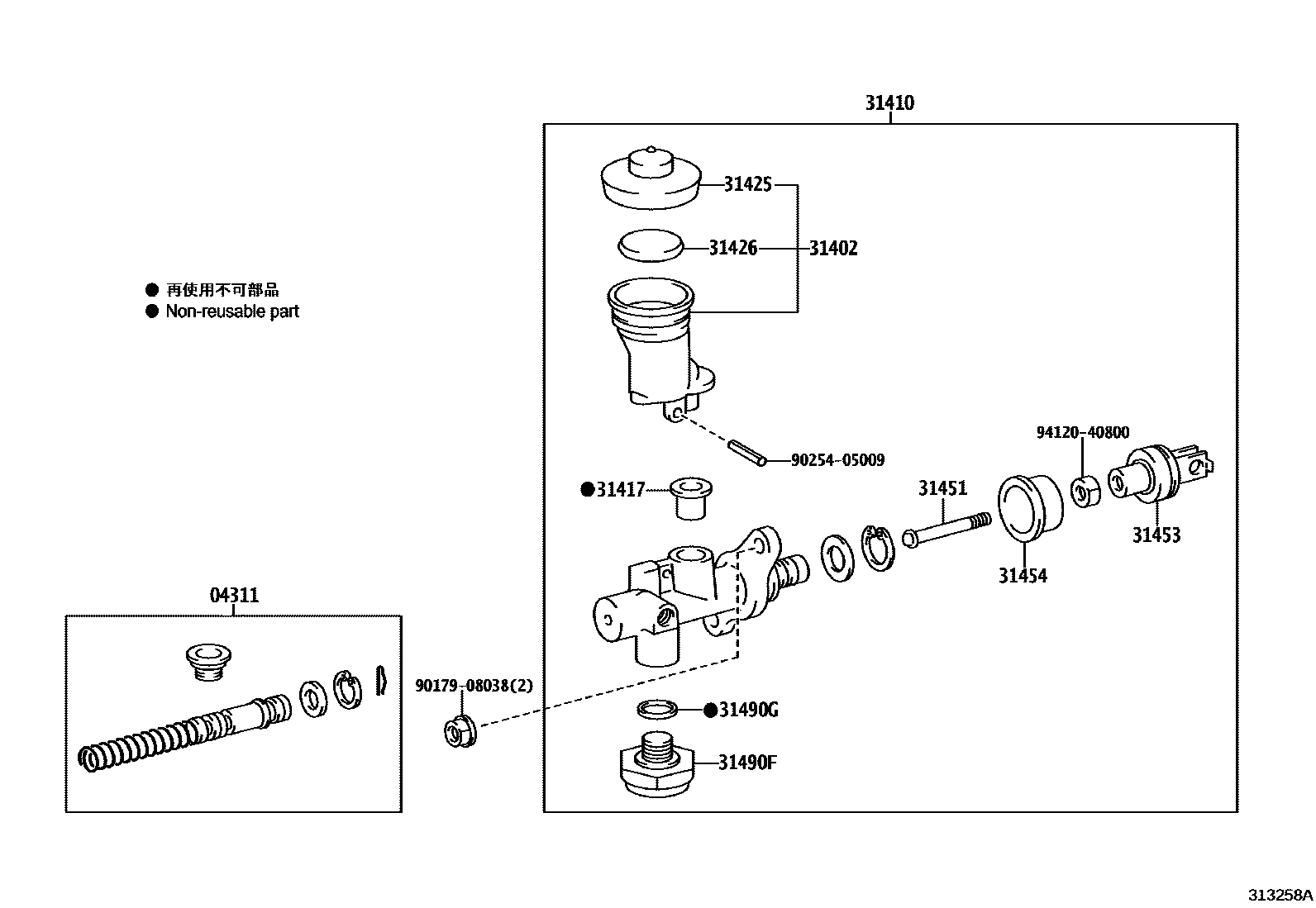

Parts diagram
04311CYLINDER KIT, CLUTCH MASTER
main04311-12110i199710-200607
main04311-30111i199908-200312
main04311-60150i199601-199710
31402RESERVOIR SUB-ASSY, CLUTCH MASTER CYLINDER
main31402-22010i199601-200607
31410CYLINDER ASSY, CLUTCH MASTER
main31410-43010i199908-200312
main31410-43020i199601-200607
31417GROMMET, CLUTCH RESERVOIR
main31417-35010i199601-200607
31425CAP, CLUTCH MASTER CYLINDER RESERVOIR FILLER
main47230-20040i199601-200607
31426FLOAT, CLUTCH MASTER CYLINDER RESERVOIR
main31426-30011i199601-200607
31451ROD, CLUTCH MASTER CYLINDER PUSH
main31451-36040i199601-200607
31453CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
main31404-28020i199601-200607
31454BOOT, CLUTCH MASTER CYLINDER
main31454-16010i199601-200607
31490FACCUMULATOR ASSY, MASTER CYLINDER
main31490-12010i199601-200607
31490GGASKET(FOR CLUTCH MASTER CYLINDER ACCUMULATOR)
main90430-16005i199601-200607
9017908038
9025405009
9412040800

14 parts on this diagram · 2 diagrams in section
