WIRING & CLAMP

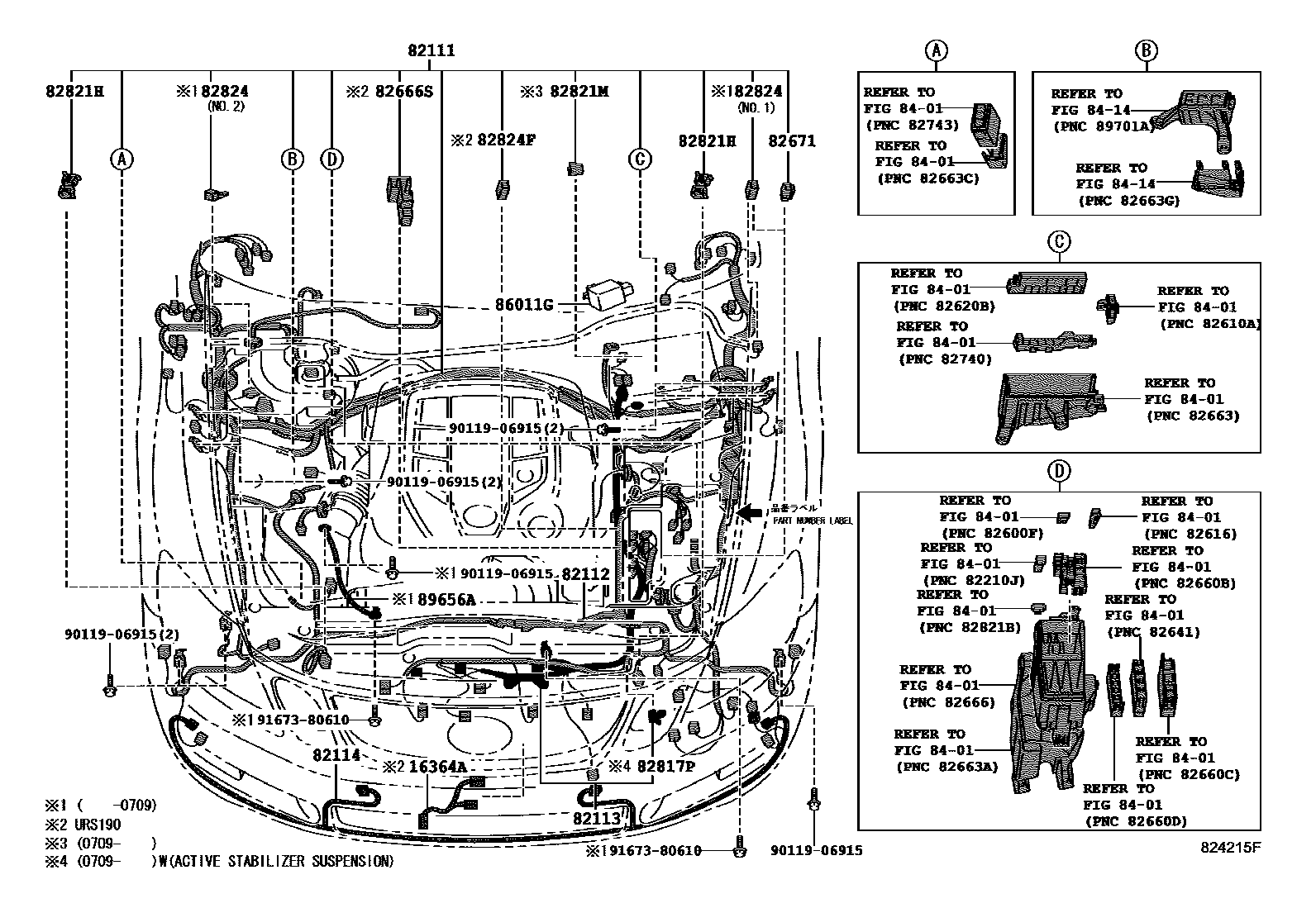

Parts diagram
16364AWIRE, COOLING FAN
main16364-38010i200709
main16364-38020i200809
82111WIRE, ENGINE ROOM MAIN
main82111-30E00i200501-200607
main82111-30E01i200607-200709
main82111-30E10i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30E11i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30E12i200709-200809
main82111-30E13i200809-200909
main82111-30E14i200909-201005
main82111-30E15i201006
main82111-30E20i200501-200607
main82111-30E21i200607-200709
main82111-30E30i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30E31i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30E32i200709-200809
main82111-30E33i200809-200909
main82111-30E34i200909-201005
main82111-30E35i201006
main82111-30E60i200501-200607
main82111-30E70i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30E80i200501-200607
main82111-30E81i200607-200709
main82111-30E90i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30E91i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30E92i200709-200809
main82111-30E93i200809-200909
main82111-30E94i200909-201005
main82111-30E95i201006
main82111-30F20i200501-200607
main82111-30F30i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30F40i200501-200607
main82111-30F50i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30F80i200501-200607
main82111-30F90i200501-200607
CLEARANCE & BACK SONAR-WITH
main82111-30J40i200501-200607
AUSTRALIA SPEC
main82111-30J40i200501-200607
NEW ZEALAND SPEC
main82111-30J50i200501-200607
NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30J50i200501-200607
AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30J60i200501-200607
NEW ZEALAND SPEC
main82111-30J60i200501-200607
AUSTRALIA SPEC
main82111-30J70i200501-200607
NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30J70i200501-200607
AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30L40i200501-200607
CHINA SPEC
main82111-30L41i200607-200709
CHINA SPEC
main82111-30L50i200501-200607
CHINA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30L51i200607-200709
CHINA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30L52i200709-200809
CHINA SPEC
main82111-30L53i200809-200906
CHINA SPEC
main82111-30L53i200906-200909
CHINA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30L54i200909-201005
CHINA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30L55i201006
CHINA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30N70i200607-200709
SPARE TIRE-WITHOUT
main82111-30N80i200607-200709
SPARE TIRE-WITHOUT&CLEARANCE & BACK SONAR-WITH
main82111-30N81i200709-200809
STABILIZER-WITH(ACTIVE STABILIZER SUSPENSION)
main82111-30N82i200809-200909
STABILIZER-WITH(ACTIVE STABILIZER SUSPENSION)
main82111-30N90i200607-200709
STABILIZER-WITH(ACTIVE STABILIZER SUSPENSION)
main82111-30P00i200607-200709
STABILIZER-WITH(ACTIVE STABILIZER SUSPENSION)&CLEARANCE & BACK SONAR-WITH
main82111-30P41i200709-200809
TAIWAN SPEC
main82111-30P42i200906-200909
TAIWAN SPEC&SUN SHADE-WITH&CLEARANCE & BACK SONAR-WITH
main82111-30P42i200809-200906
TAIWAN SPEC&SUN SHADE-WITH
main82111-30P43i200909-201005
TAIWAN SPEC&SUN SHADE-WITH&CLEARANCE & BACK SONAR-WITH
main82111-30P44i201006
TAIWAN SPEC&SUN SHADE-WITH&CLEARANCE & BACK SONAR-WITH
main82111-30P50i200607-200709
main82111-30P60i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30P61i200709-200809
main82111-30R30i200607-200709
main82111-30R40i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30R41i200709-200809
main82111-30R42i200809-200909
main82111-30R43i200909-201007
main82111-30R50i200607-200709
AUSTRALIA SPEC
main82111-30R50i200607-200709
NEW ZEALAND SPEC
main82111-30R60i200607-200709
AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30R60i200607-200709
NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30R70i200607-200709
AUSTRALIA SPEC
main82111-30R70i200607-200709
NEW ZEALAND SPEC
main82111-30R80i200607-200709
NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30R80i200607-200709
AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30R81i200709-200809
NEW ZEALAND SPEC
main82111-30R81i200709-200809
AUSTRALIA SPEC
main82111-30R82i200809-200909
AUSTRALIA SPEC
main82111-30R82i200809-200909
NEW ZEALAND SPEC
main82111-30R83i200909-201005
NEW ZEALAND SPEC
main82111-30R83i200909-201005
AUSTRALIA SPEC
main82111-30R84i201006
AUSTRALIA SPEC
main82111-30R84i201006
NEW ZEALAND SPEC
main82111-30R90i200607-200709
main82111-30S00i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30S01i200709-200809
main82111-30S02i200809-200909
main82111-30S03i200909-201005
main82111-30S04i201006
main82111-30S10i200607-200709
main82111-30S20i200607-200709
CLEARANCE & BACK SONAR-WITH
main82111-30S21i200709-200809
main82111-30S22i200809-201005
main82111-30S23i201006
main82111-30S50i200607-200709
SINGAPORE SPEC
main82111-30S50i200607-200709
HONG KONG SPEC
main82111-30S60i200607-200709
SINGAPORE SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30S60i200607-200709
HONG KONG SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30X41i201007-201109
CHINA SPEC&ART WORKS&CLEARANCE & BACK SONAR-WITH
main82111-30X50i200709-200809
main82111-30X60i200709-200809
AUSTRALIA SPEC
main82111-30X60i200709-200809
NEW ZEALAND SPEC
main82111-30X61i200809-200909
AUSTRALIA SPEC
main82111-30X61i200809-200909
NEW ZEALAND SPEC
main82111-30X62i200909-201005
AUSTRALIA SPEC
main82111-30X62i200909-201005
NEW ZEALAND SPEC
main82111-30X63i201007
main82111-30X63i201006-201007
NEW ZEALAND SPEC
main82111-30X63i201006-201007
AUSTRALIA SPEC
main82111-30X70i200709-200809
SINGAPORE SPEC
main82111-30X70i200709-200809
HONG KONG SPEC
main82111-30X71i200809-201005
HONG KONG SPEC
main82111-30X71i200809-201005
SINGAPORE SPEC
main82111-30X72i201006-201007
HONG KONG SPEC
main82111-30X72i201006
SINGAPORE SPEC
main82111-30X90i200802-200809
CHILE SPEC
main82111-30X91i200809-201005
CHILE SPEC
main82111-30X92i201006
CHILE SPEC
main82111-30Y60i200809-200906
CHINA SPEC
main82111-30Y60i200906-200909
CHINA SPEC&CLEARANCE & BACK SONAR-WITH
main82111-30Y70i200809-200909
main82111-30Y71i200909-201007
main82111-30Y73i201007
main82111-30Y90i200907-201005
main82111-30Y91i201006
82112WIRE, ENGINE ROOM, NO.2
main82112-30850i200501-200607
main82112-30860i200501-200709
main82112-30861i200709-200809
main82112-30862i200809
main82112-30880i200501-200709
CHINA SPEC&PRE-COLLISION SYSTEM-MILLI-WAVE RADAR TYPE
main82112-30880i200501-200709
CHINA SPEC
main82112-30881i200709-200809
main82112-30882i200809
main82112-30A80i200709-200809
main82112-30A81i200809-201006
main82112-30A82i201007
main82112-30C10i200809
82113WIRE, ENGINE ROOM, NO.3
main82113-30450i200501-200709
main82113-30470i200501-200709
main82113-30490i200501-200709
main82113-30500i200501-200709
main82113-30570i200709
main82113-30590i200709
main82113-30610i200907
main82113-30620i200709
82114WIRE, ENGINE ROOM, NO.4
main82114-30071i200709-200809
82666SHOLDER, CONNECTOR NO.13
main82666-30A70i200709
82671BLOCK, JUNCTION
main82671-30350i200501-200709
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-30L40i200709
82817PPROTECTOR, WIRING HARNESS, NO.14
82821HCOVER, CONNECTOR
main82821-30650i200501-200709
AUSTRALIA SPEC&CLEARANCE & BACK SONAR-WITH
main82821-30650i200501-200709
NEW ZEALAND SPEC
main82821-30650i200501-200709
NEW ZEALAND SPEC&CLEARANCE & BACK SONAR-WITH
main82821-30650i200501-200709
AUSTRALIA SPEC
main82821-30650i200709
82821MCOVER, CONNECTOR
main82821-30600i200709-201112
82824CONNECTOR, WIRING HARNESS
main82824-28180i200501-200709
NO.1
main82824-48020i200501-200709
NO.2
82824FCONNECTOR, WIRING HARNESS
main82824-30170i200709
8401
8414
86011GCONDENSER
main86516-30460i200607-200709
main86516-30470i200607-200709
89656AWIRE, POWER STEERING EARTH
main89656-30010i200501-200709
9011906915
9167380610

19 parts on this diagram · 18 diagrams in section
