RADIATOR & WATER OUTLET

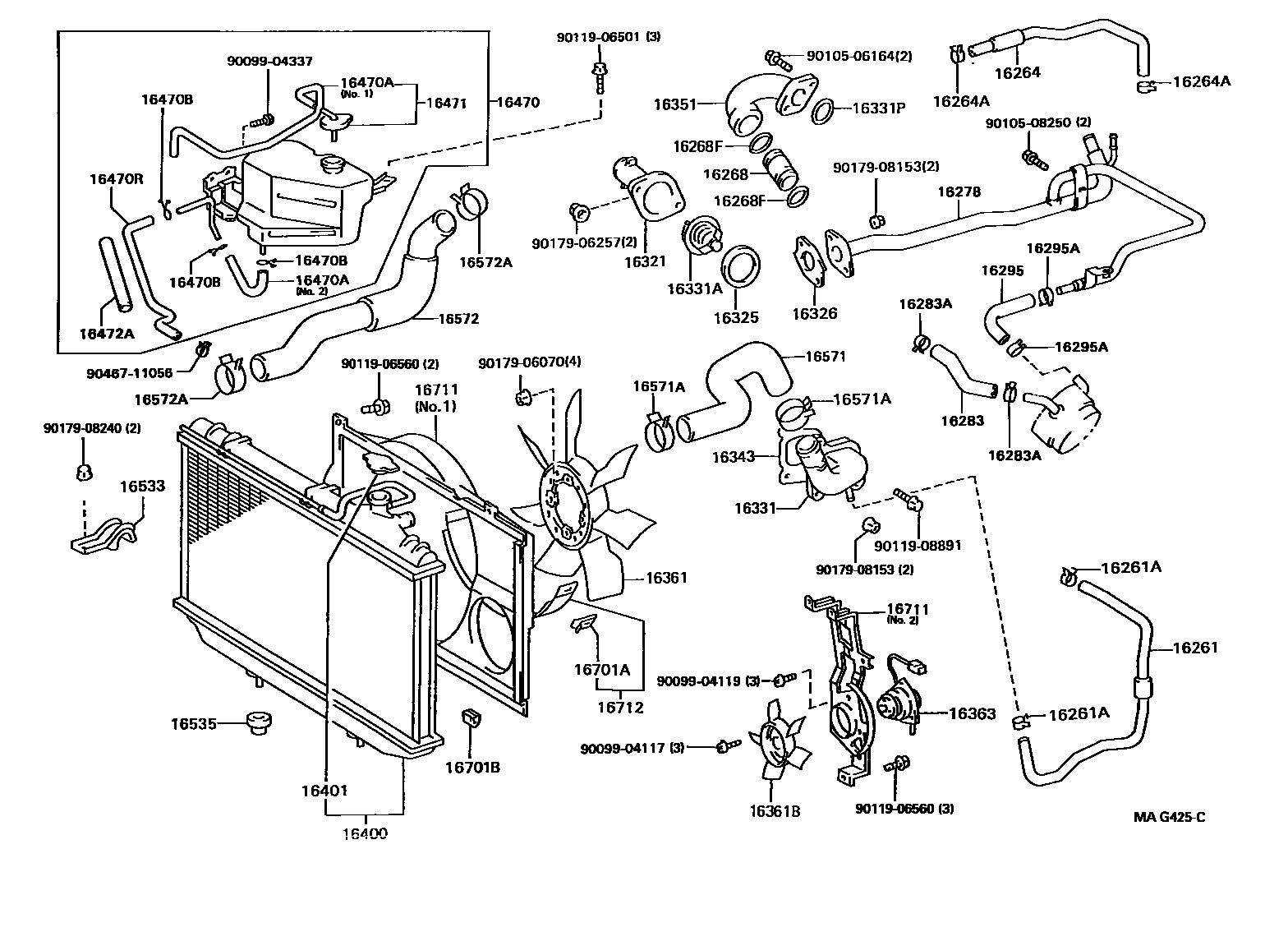

Parts diagram
16261HOSE, WATER BY-PASS
main16261-46020i199303-199708
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90467-13050i199303-199708
16264HOSE, WATER BY-PASS, NO.2
main16264-46010i199303-199508
main16264-46040i199508-199707
main16264-46041i199707-199708
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90467-13050i199303-199708
16268PIPE, WATER BY-PASS, NO.1
main16268-46011i199303-199708
16268FRING, O(FOR WATER BY-PASS PIPE)
main96761-24022i199303-199708
16278PIPE, WATER BY-PASS, NO.2
main16278-46020i199303-199708
16283HOSE, WATER BY-PASS, NO.6
main16283-46010i199303-199308
main16283-46030i199308-199708
16283ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6)
main90467-20005i199303-199404
main90467-20011i199707-199708
main96134-41900i199404-199707
16295HOSE, WATER BY-PASS, NO.7
main16295-46010i199303-199308
main16295-46040i199308-199708
16295ACLIP(FOR WATER BY-PASS HOSE NO.7)
main90467-20005i199303-199404
main90467-20011i199707-199708
main96134-41900i199404-199707
16321INLET, WATER
main16321-46040i199303-199708
16325GASKET, WATER INLET HOUSING, NO.1
main16325-62010i199303-199708
16326GASKET, WATER INLET HOUSING, NO.2
main16325-46010i199303-199708
16331OUTLET, WATER
main16331-46040i199303-199509
main16331-46041i199509-199708
16331ATHERMOSTAT
main90916-03093i199303-199708
*WAX 82-95
16331PRING,O(FOR WATER OUTLET)
main96761-24028i199303-199708
16343GASKET, WATER OUTLET HOUSING
main16343-46020i199303-199708
16351OUTLET, WATER BY-PASS
main16351-46020i199303-199508
main16351-46021i199508-199707
main16351-46022i199707-199708
16361FAN
main16361-46040i199303-199708
16361BFAN, NO.2
main16361-46050i199303-199708
16363MOTOR, COOLING FAN
main16363-46030i199501-199708
main88550-12130i199303-199501
16400RADIATOR ASSY
main16400-46230i199308-199708
main16400-46330i199303-199708
main16400-46330i199308-199708
W(TRAILER HITCH)
16401CAP SUB-ASSY, RADIATOR
main16401-72090i199303-199708
16470TANK ASSY, RADIATOR RESERVE
main16470-46040i199303-199708
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16477-46040i199303-199708
NO.1
main16478-46040i199303-199708
NO.2
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i199303-199708
16470RHOSE, NO.2(FOR RADIATOR RESERVE TANK)
main16479-46040i199303-199708
16471CAP SUB-ASSY, RESERVE TANK
main16405-46030i199303-199708
16472APROTECTOR, HOSE
main16483-46040i199303-199708
16533SUPPORT, RADIATOR, UPPER
main16505-50040i199303-199708
16535SUPPORT, RADIATOR, LOWER
main90480-40016i199607-199708
main90480-40020i199303-199607
16571HOSE, RADIATOR, INLET
main16571-46080i199303-199708
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-37006i199303-199708
16572HOSE, RADIATOR, OUTLET
main16572-46080i199303-199707
main16572-46081i199707-199708
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90467-41007i199303-199708
16701ACLIP(FOR FAN SHROUD)
main90468-05109i199303-199708
16701BCUSHION, FAN SHROUD
main90541-11002i199303-199708
16711SHROUD, FAN
main16711-46070i199303-199708
NO.1
main16711-46090i199303-199708
NO.2
16712SHROUD, FAN, NO.2
main16702-46030i199303-199708
9009904117
9009904119
9009904337
9010506164
9010508250
9011906501
9011906560
9011908891
9017906070
9017906257
9017908153
9017908240
9046711056

53 parts on this diagram · 2 diagrams in section
