RADIATOR & WATER OUTLET

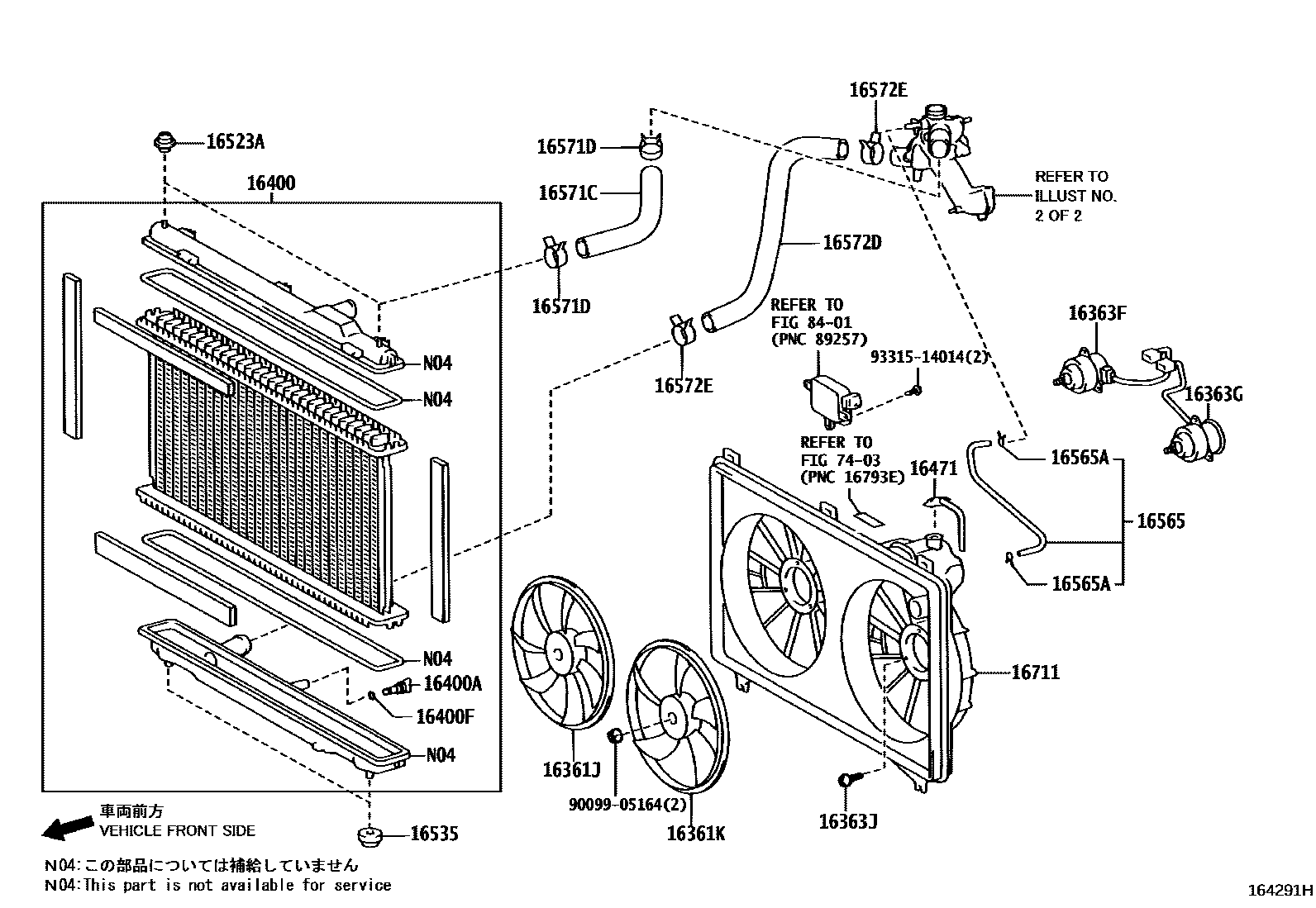

Parts diagram
16361JFAN, RH
main16361-31080i201009-201212
16361KFAN, LH
main16361-31070i201009-201212
16363FMOTOR, COOLING FAN, RH
main16363-31020i201009-201212
16363GMOTOR, COOLING FAN, LH
main16363-31010i201009-201212
16363JBOLT(FOR COOLING FAN MOTOR)
main90099-04117i201009-201212
16400RADIATOR ASSY
main16400-31361i201009-201212
16400ACOCK SUB-ASSY, RADIATOR DRAIN
main16417-21280i201009-201212
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201009-201212
16471CAP SUB-ASSY, RESERVE TANK
main16405-31010i201009-201212
16523ACUSHION, RADIATOR SUPPORT
main16523-31010i201009-201212
16535SUPPORT, RADIATOR, LOWER
main90480-40021i201009-201212
16565HOSE, RESERVE TANK INLET
main16565-31011i201009-201212
16565ACLIP
main90467-11085i201206-201212
16571CHOSE, RADIATOR, NO.1
main16571-31140i201009-201206
main16571-31141i201206-201212
16571DCLIP, RADIATOR HOSE, NO.1
main90466-39002i201206-201212
main96136-44801i201009-201206
16572DHOSE, RADIATOR, NO.2
main16572-31380i201009-201206
main16572-31381i201206-201212
16572ECLIP, RADIATOR HOSE, NO.2
main90466-39002i201206-201212
main96136-44801i201009-201206
16711SHROUD, FAN
main16711-31210i201009-201212
7403
8401
9009905164
9331514014

22 parts on this diagram · 2 diagrams in section
