BRAKE MASTER CYLINDER

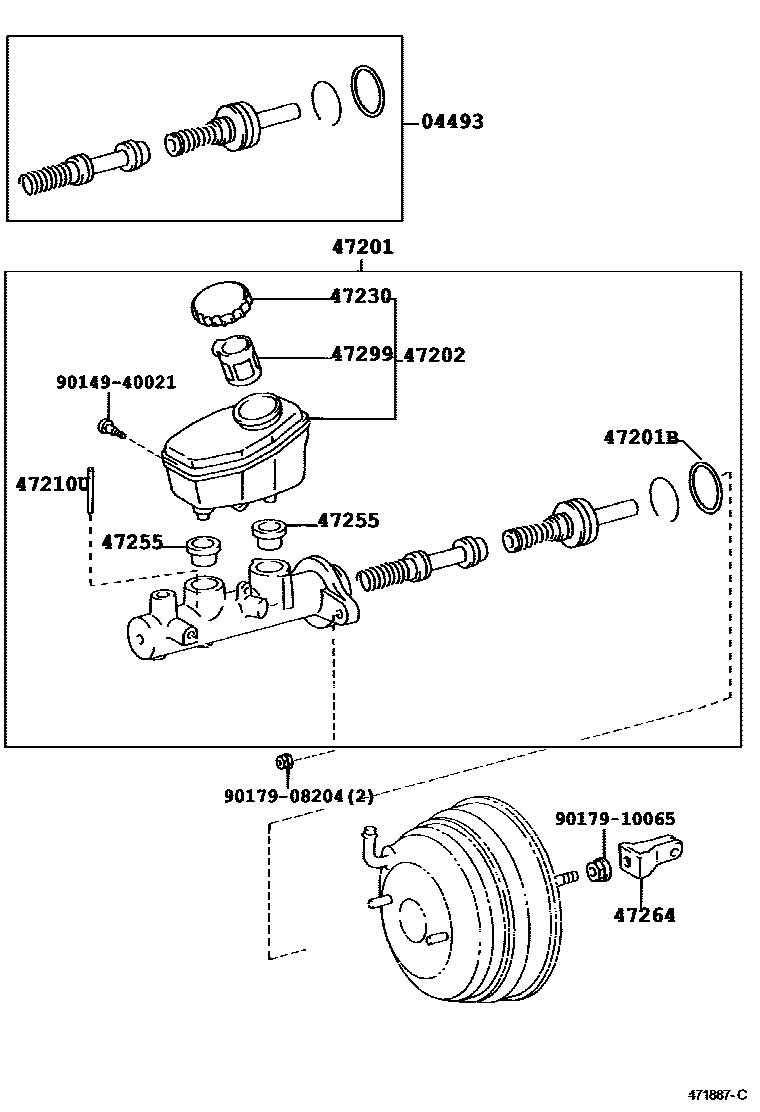

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-30300i199909-200108
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-2A080i200309-200312
main47201-30741i199909-200108
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90029-20059i199909-200108
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-22100i200309-200312
main47220-30160i200108-200309
47210UPIN, STRAIGHT(FOR BRAKE MASTER CYLINDER)
main90029-14204i199909-200108
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i199909-200108
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010×2i199909-200108
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-30060i199909-200108
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-20060i199909-200108
9014940021
9017908204
9017910065

12 parts on this diagram · 1 diagram in section
