REAR DOOR LOCK & HANDLE

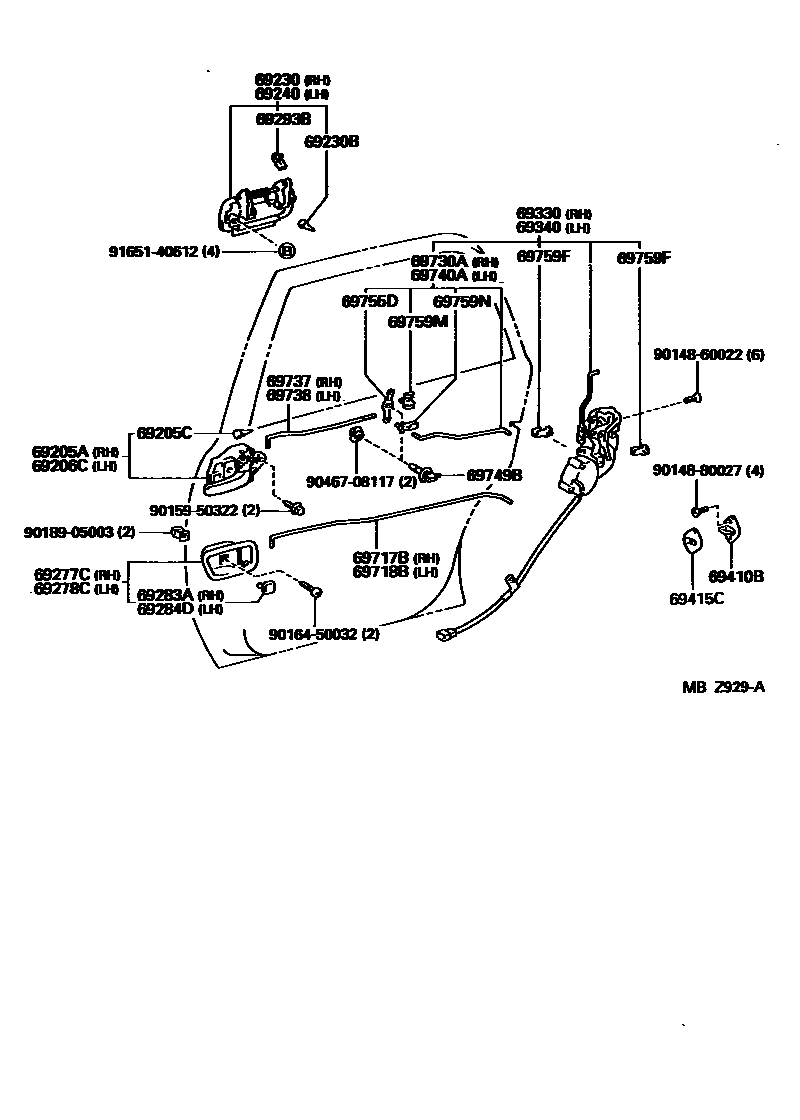

Parts diagram
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-30120-B0i199512-199707
DK.BLUE GRAY,TRIM1#
main69205-30120-E0i199512-199707
ANTELOPE,TRIM4#
main69205-30150-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69205-30150-B4i199808-200108
SHADOW GRAY,TRIM1#
main69205-30150-E0i199707-199808
ANTELOPE,TRIM4#
main69205-30150-E1i199808-200108
ORCHID BROWN,TRIM4#
main69205-30160-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69205-30160-B2i199808-199909
SHADOW GRAY,TRIM1#
main69205-30160-E1i199707-199808
ANTELOPE,TRIM4#
main69205-30160-E2i199808-199909
ORCHID BROWN,TRIM4#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i199512
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-30120-B0i199512-199707
DK.BLUE GRAY,TRIM1#
main69206-30120-E0i199512-199707
ANTELOPE,TRIM4#
main69206-30150-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69206-30150-B4i199808-200108
SHADOW GRAY,TRIM1#
main69206-30150-E0i199707-199808
ANTELOPE,TRIM4#
main69206-30150-E1i199808-200108
ORCHID BROWN,TRIM4#
main69206-30160-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69206-30160-B2i199808-199909
SHADOW GRAY,TRIM1#
main69206-30160-E1i199707-199808
ANTELOPE,TRIM4#
main69206-30160-E2i199808-199909
ORCHID BROWN,TRIM4#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-30161i199707
main69230-30170i199512-199909
main69230-30200i199909
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04018i199512
main90541-04022i199707
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-30161i199707
main69240-30170i199512-199909
main69240-30200i199909
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-30150-B0i199512-199808
DK.BLUE GRAY,TRIM1#
main69277-30150-B1i199808-200108
SHADOW GRAY,TRIM1#
main69277-30150-E0i199512-199808
ANTELOPE,TRIM4#
main69277-30150-E3i199808-200108
ORCHID BROWN,TRIM4#
main69277-30160-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69277-30160-B2i199808-199909
SHADOW GRAY,TRIM1#
main69277-30160-E1i199707-199808
ANTELOPE,TRIM4#
main69277-30160-E2i199808-199909
ORCHID BROWN,TRIM4#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-30080-B0i199512-199808
DK.BLUE GRAY,TRIM1#
main69278-30080-B1i199808-200108
SHADOW GRAY,TRIM1#
main69278-30080-E0i199512-199808
ANTELOPE,TRIM4#
main69278-30080-E3i199808-200108
ORCHID BROWN,TRIM4#
main69278-30100-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69278-30100-B2i199808-199909
SHADOW GRAY,TRIM1#
main69278-30100-E1i199707-199808
ANTELOPE,TRIM4#
main69278-30100-E2i199808-199909
ORCHID BROWN,TRIM4#
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30030-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69283-30030-B2i199808-199909
SHADOW GRAY,TRIM1#
main69283-30030-E1i199707-199808
ANTELOPE,TRIM4#
main69283-30030-E3i199808-199909
ORCHID BROWN,TRIM4#
main69283-30040-B0i199512-199808
DK.BLUE GRAY,TRIM1#
main69283-30040-B1i199808-200108
SHADOW GRAY,TRIM1#
main69283-30040-E0i199512-199808
ANTELOPE,TRIM4#
main69283-30040-E1i199808-200108
ORCHID BROWN,TRIM4#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69283-30030-B0i199707-199808
DK.BLUE GRAY,TRIM1#
main69283-30030-B2i199808-199909
SHADOW GRAY,TRIM1#
main69283-30030-E1i199707-199808
ANTELOPE,TRIM4#
main69283-30030-E3i199808-199909
ORCHID BROWN,TRIM4#
main69284-30040-B0i199512-199808
DK.BLUE GRAY,TRIM1#
main69284-30040-B1i199808-200108
SHADOW GRAY,TRIM1#
main69284-30040-E0i199512-199808
ANTELOPE,TRIM4#
main69284-30040-E1i199808-200108
ORCHID BROWN,TRIM4#
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-12050i199512
RH
main69293-12060i199512
LH
69330LOCK ASSY, REAR DOOR, RH
main69050-30400i199512-199707
main69050-30430i199707-199911
main69050-30460i199911-200108
main69330-30480i199707-199909
69340LOCK ASSY, REAR DOOR, LH
main69060-30430i199512-199707
main69060-30460i199707-199911
main69060-30500i199911-200108
main69340-30490i199707-199909
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-50010i199512
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-50010i199512
69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-30110i199512-199707
69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-30110i199512-199707
69730ALINK ASSY, REAR DOOR LOCK CONTROL, RH
main69730-30080i199512-199707
69737LINK, REAR DOOR INSIDE LOCKING, RH
main69737-30100i199512-199707
69738LINK, REAR DOOR INSIDE LOCKING, LH
main69738-30080i199512-199707
69740ALINK ASSY, REAR DOOR LOCK CONTROL, LH
main69740-30050i199512-199707
69749BCLAMP, REAR DOOR LOCK LINK
main69749-30050i199707-199708
main69749-32030i199512-199707
69755DBELLCRANK, REAR DOOR LOCKING CONTROL, FRONT
main69755-22050i199512-199707
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-24010i199707-199708
main69759-24020i199707-199708
BLUE
main69759-24050i199512-199707
GREEN
main69759-24060i199512-199707
GRAY
69759MSNAP, DOOR LOCK CONTROL LINK
main69759-20410i199512-199707
69759NSNAP, DOOR LOCK CONTROL LINK
main69759-24050i199512-199707
RH
main69759-24060i199512-199707
LH
9014860022
9014880027
9015950322
9016450032
9018905003
9046708117
9165140612

33 parts on this diagram · 3 diagrams in section
