BRAKE TUBE & CLAMP

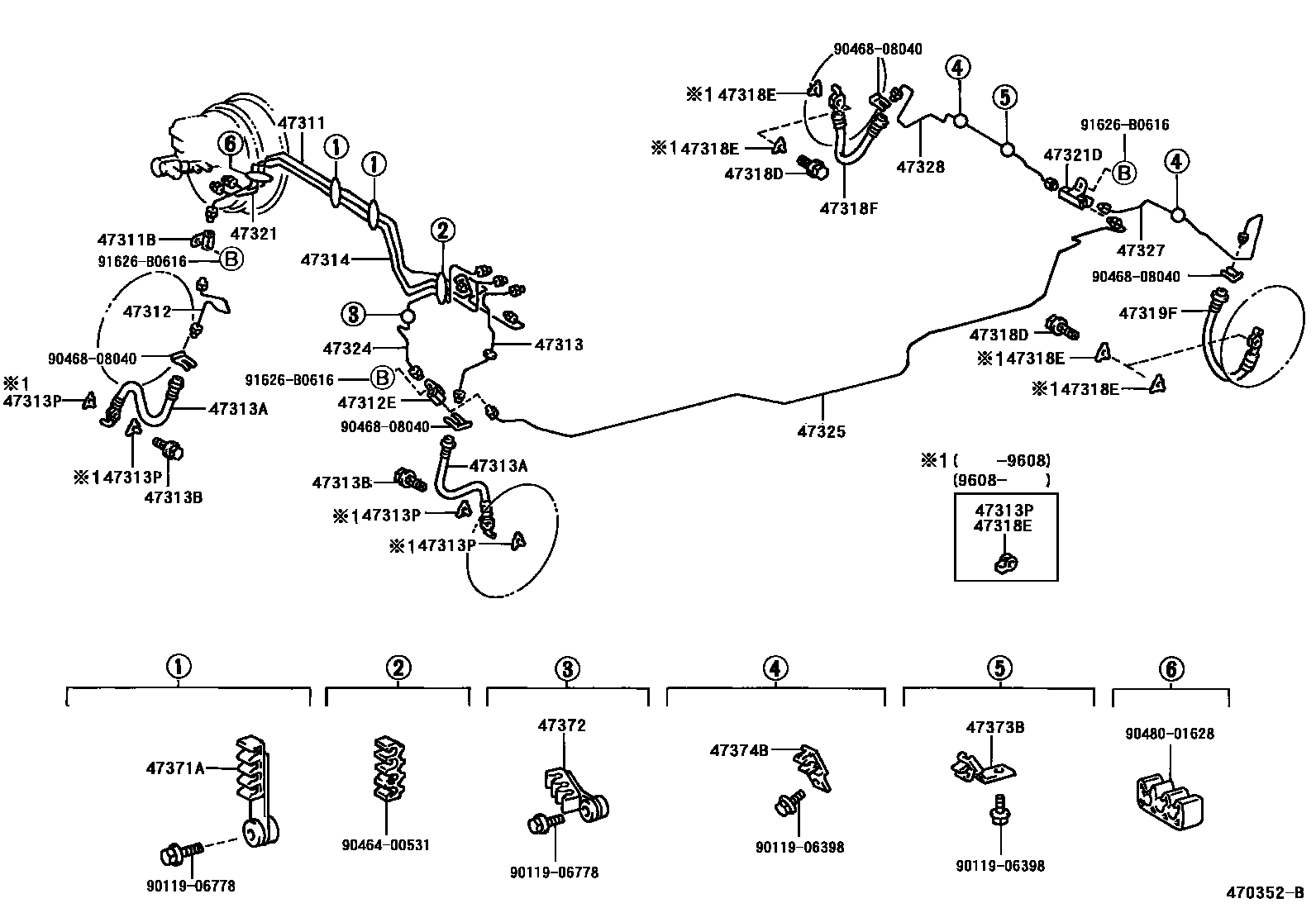

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-30520i199512-199909
main47311-30530i199512-199909
W(ABS)
main47311-30530i199512
main47311-30532i199909
main47311-30540i199512-199609
main47311-30590i199609
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10091i199909
main90412-10213i199512-199909
47312TUBE, FRONT BRAKE, NO.2
main47312-30390i199512-199909
main47312-30400i199609
W(ABS)
main47312-30410i199512-199609
W(ABS)
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10091i199512-199909
main90412-10213i199512-199909
47313TUBE, FRONT BRAKE, NO.3
main47313-30290i199512-199609
main47313-30300i199512
main47313-30340i199609
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02842i199512
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10042i199512-199808
main90401-10058i199808
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-30010i199512-199608
main47389-50020i199608
47314TUBE, FRONT BRAKE, NO.4
main47314-30330i199512-199909
main47314-30340i199512-199609
W(ABS)
main47314-30360i199512-199609
main47314-30380i199609
main47314-30390i199609
W(ABS)
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015i199512-199808
main90401-10058i199808
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-30010i199512-199608
main47389-50020i199608
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02840i199512
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02840i199512
47321TUBE, REAR BRAKE, NO.1
main47321-30250i199512-199909
main47321-30260i199512-199909
W(ABS)
main47321-30260i199512
main47321-30262i199909
main47321-30270i199512-199609
main47321-30310i199609
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90413-10281i199512
47324TUBE, REAR BRAKE, NO.4
main47324-30160i199512-199909
main47324-30170i199512-199609
W(ABS)
main47324-30180i199512-199609
main47324-30200i199609
main47324-30210i199609
main47324-30210i199609-199909
W(ABS)
main47324-30212i199909
47325TUBE, REAR BRAKE, NO.5
main47325-30030i199512
47327TUBE, REAR BRAKE, NO.7
main47327-30050i199512
47328TUBE, REAR BRAKE, NO.8
main47328-30020i199512
47371ACLAMP, BRAKE TUBE, NO.1
main47371-30370i199512-199909
main47371-30420i199512
W(ABS)
47372CLAMP, BRAKE TUBE, NO.2
main47371-30390i199512
47373BCLAMP, BRAKE TUBE, NO.3
main47371-22420i199512
47374BCLAMP, BRAKE TUBE, NO.4
main47371-22530i199512
9011906398
9011906778
9046400531
9046808040
9048001628
91626B0616

29 parts on this diagram · 7 diagrams in section
