BRAKE MASTER CYLINDER

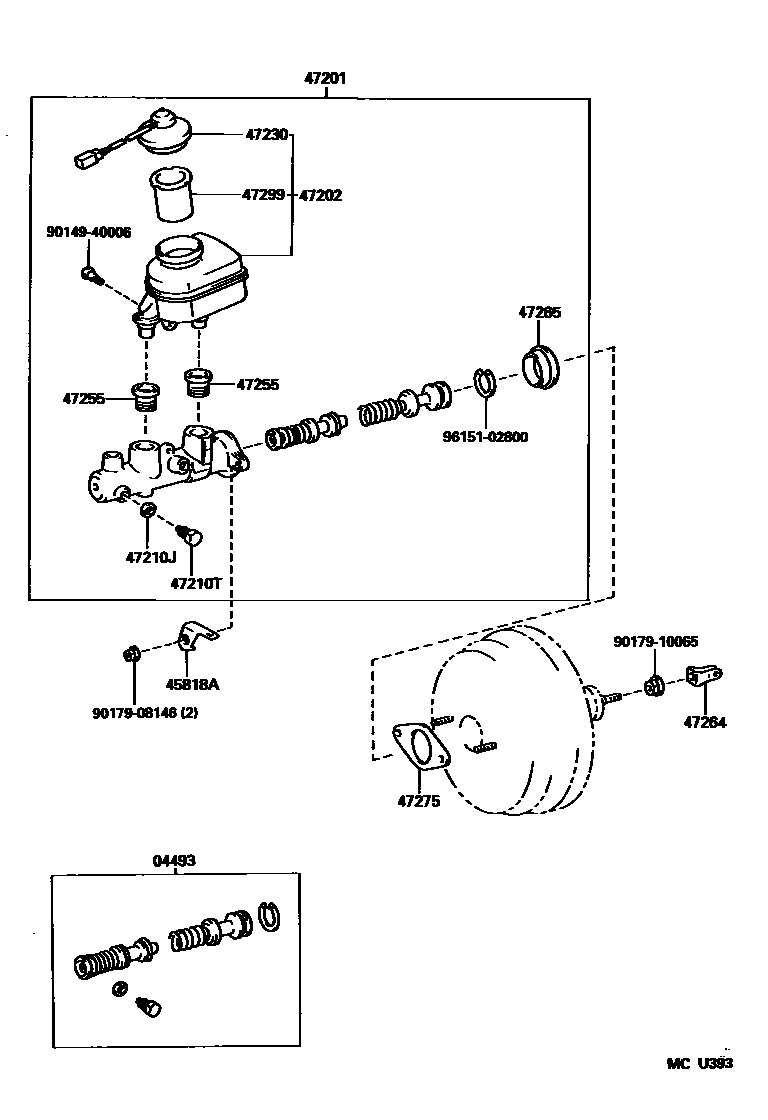

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-30232i199512-199909
main04493-3D010i199512-199909
W(ABS)
main04493-3D010i199910
main04493-60280i199512-199909
45818ABRACKET, CONNECTOR(FOR BRAKE MASTER CYLINDER)
main45818-30120i199512
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-30500i199512-199808
main47201-30590i199512-199909
main47201-30590i199512
W(ABS)
main47201-30600i199512-199909
main47201-30720i199707-199909
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-30130i199512-199805
main47220-30050i199512
main47220-30140i199805-199909
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i199707-199909
main90430-06104i199512-199708
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i199512
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i199512-199909
main84460-30040i199512
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199512
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-30050i199512
47265BOOT, MASTER CYLINDER
main47265-20050i199512
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i199512
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-24010i199512-199909
main47299-32010i199512
9014940006
9017908146
9017910065
9615102800

16 parts on this diagram · 2 diagrams in section
