CLUTCH HOUSING & TRANSMISSION CASE (MTM)

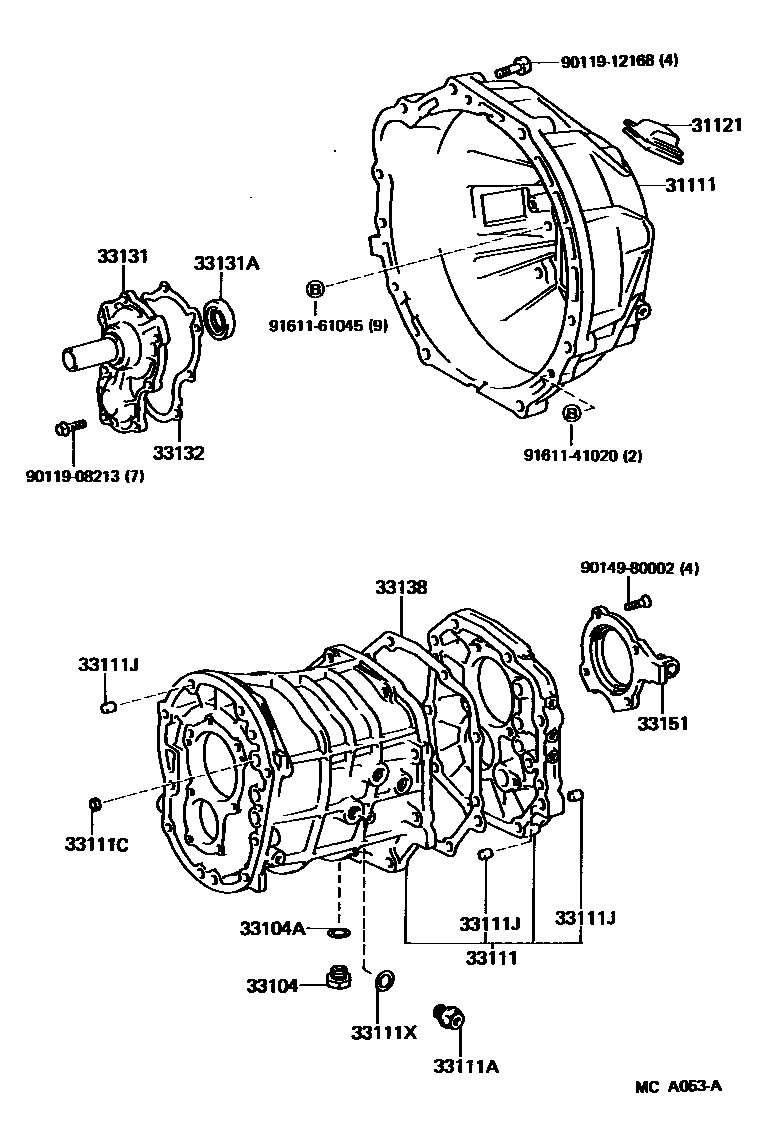

Parts diagram
31111HOUSING, CLUTCH
main31111-22091i198709-199110
main31111-22111i198709-198808
main31111-22112i198808-198912
main31111-22113i198912-199006
main31111-22114i199006-199110
main31111-22130i198812-199110
main31111-22131i199004-199107
main31111-30190i198709-199110
31121COVER, CLUTCH HOUSING, NO.1
main31121-30040i198709-199110
33104PLUG SUB-ASSY, DRAIN(MTM)
main90341-18057i198709-199110
33104AGASKET, DRAIN PLUG(MTM)
main90430-18008i198709-199110
33111CASE, MANUAL TRANSMISSION
main33101-22030i198709-198808
main33101-22031i198808-198904
main33101-22032i198709-199108
main33101-30061i198709-198807
main33101-30062i198807-198903
main33101-30063i198903-199110
main33101-30070i199108-199110
33111APLUG, MANUAL TRANSMISSION CASE
main90341-18002i198709-199110
main90341-18006i198709-198908
33111CPLUG(FOR TRANSMISSION CASE)
main90331-14004i198709-199110
OD=14
main90331-14004i198908-199110
OD=14,OD=14
main90331-17004i199108-199110
OD=17,OD=17
33111JPIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)
main90250-12002i198709-199110
L=16,OD=12
33111XGASKET, TRANSMISSION CASE PLUG
main90430-18008i198709-199110
33131RETAINER, BEARING, FRONT(MTM)
main33131-22020i198709-198808
main33131-22021i198808-199110
main33131-30061i198709-199103
main33131-30062i199103-199110
33131ASEAL, OIL(FOR TRANSMISSION FRONT BEARING RETAINER)
main90311-30010i198808-199007
main90311-30014i199007-199110
main90311-30115i198709-199110
33132GASKET, FRONT BEARING RETAINER(MTM)
main33132-22010i198709-198808
main33132-30060i198709-199103
main33132-30061i199103-199110
33138GASKET, INTERMEDIATE PLATE
main33138-30010i198709-198804
main33142-22010i198709-198808
33151RETAINER, OUTPUT SHAFT REAR BEARING(MTM)
main33107-22010i198709-199110
main33151-30040i198709-199110
9011908213
9011912168
9014980002
9161141020
9161161045

19 parts on this diagram · 5 diagrams in section
