ALTERNATOR

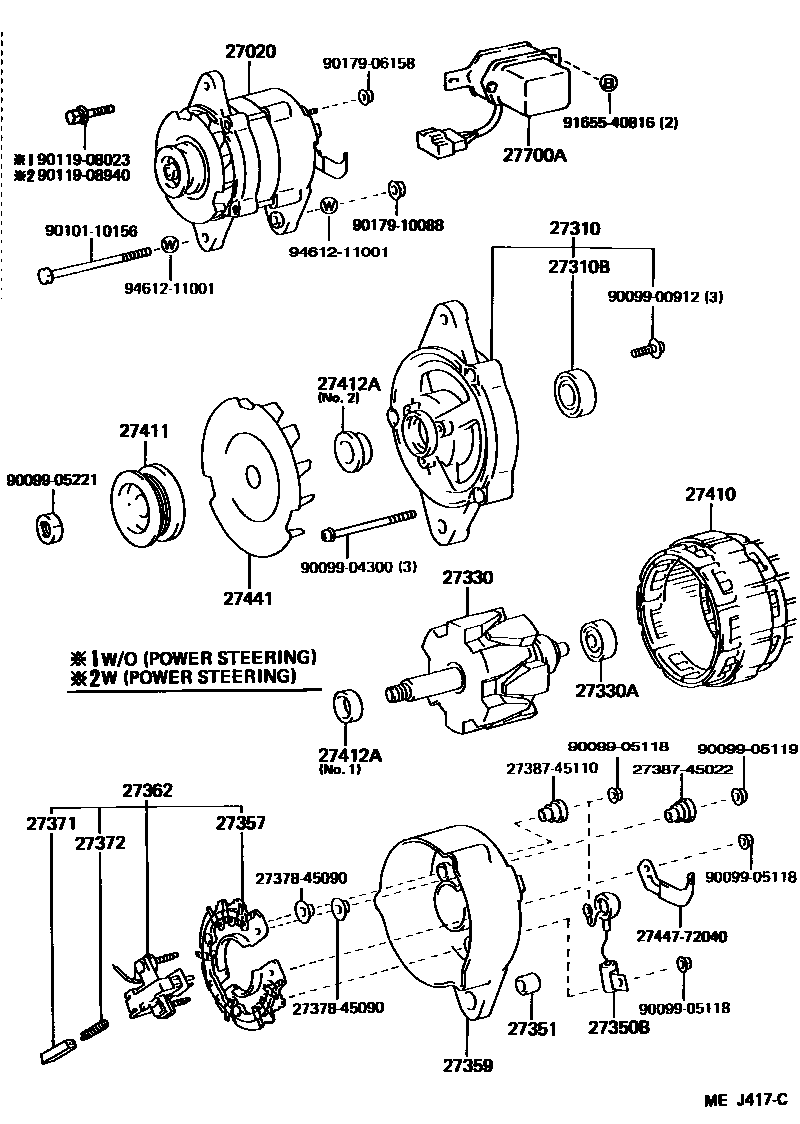

Parts diagram
27020ALTERNATOR ASSY
main27020-54160i198709-198908
12V 55A
main27020-72010i198709-199110
12V 55A
main27060-42060i198809-199110
12V 80A
main27060-43160i198709-199110
12V 70A
main27060-43170i198709-198908
12V 60A
main27060-43180i198709-199110
12V 70A
main27060-43220i198908-199110
12V 70A
main27060-54080i198908-199110
12V 70A
main27060-70280i198812-199110
12V 70A
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-42010i198809-199001
main27310-43132i198709-198908
main27310-43180i198709-199110
main27310-43200i198908-199110
main27310-54130i198709-198908
main27310-54500i198908-199110
main27310-70100i198709-199110
main27310-72041i198709-199110
main27310-74110i199001-199110
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10137i198709-198908
main90099-10142i198709-199110
main90099-10160i198809-199001
main90099-10165i198908-199110
main90099-10177i198709-199110
main90099-10178i198709-199110
main90099-10191i198908-199110
main90099-10192i199001-199110
27330ROTOR ASSY, ALTERNATOR
main27330-16161i198709-199110
main27330-42010i198809-199012
main27330-43132i198709-198908
main27330-43200i198908-199110
main27330-63010i198709-199110
main27330-64010i198709-198908
main27330-64130i198908-199110
main27330-72101i198709-199110
main27330-76030i199012-199110
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10116i198709-199110
main90099-10140i198709-199110
27350FRAME ASSY, RECTIFIER END
main27350-54130i198709-198908
27350BCONDENSER, ALTERNATOR
main90099-52065i198709-199110
main90099-52083i198709-199110
main90099-52096i198809-198901
main90099-52100i198812-199110
main90099-52101i198901-199110
main90099-52115i198908-199110
27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
main27351-38051i198709-199110
main27351-56013i198709-198908
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-42010i198809-199110
main27357-63011i198709-199110
main27357-63020i198709-199110
main27357-64060i198709-198908
main27357-74050i198908-199110
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16180i198908-199110
main27359-42010i198809-199110
main27359-43160i198709-199110
main27359-43200i198908-199110
main27359-70260i198812-198908
main27359-72010i198709-199110
main27359-72130i198709-199110
27362RECTIFIER ASSY, W/BRUSH
main27362-63011i198709-199110
27371BRUSH, ALTERNATOR
main27371-31011i198709-199110
main27371-56070i198709-198908
main27371-63020i198709-199110
main27371-70300i198908-199110
main27371-72161i198709-198908
27372SPRING, ALTERNATOR BRUSH
main27372-31011i198709-199110
main27372-56070i198709-198908
main27372-72100i198709-199110
27410STATOR ASSY, ALTERNATOR
main27410-43040i198709-199110
27411PULLEY, ALTERNATOR
main27411-16180i198709-199110
main27411-42030i198809-199110
main27411-43051i198709-199110
main27411-43200i198908-199110
main27411-54170i198709-198908
main27411-70260i198812-199006
main27411-70261i199006-199110
main27411-72040i198709-199110
27412ACOLLAR, SPACE(FOR ALTERNATOR DRIVE END FRAME)
main27412-15150i198709-199110
NO.1
main27412-16040i198709-199110
NO.2
main27412-57060i198709-198908
27441FAN, ALTERNATOR
main27441-56090i198709-198908
main27441-63030i198709-199110
27700AREGULATOR ASSY, GENERATOR
main27700-10061i198908-199110
main27700-16010i198809-199109
main27700-63040i198709-199110
main27700-66020i199109-199110
main27700-70030i198709-199110
main27700-72080i198908-199110
main27700-76020i199104-199110
2737845090INSULATOR, ALTERNATOR, NO.1
2738745022INSULATOR, TERMINAL
2738745110INSULATOR, TERMINAL
2744772040CLIP, ALTERNATOR CORD
9009900912
9009904300
9009905118
9009905119
9009905221
9010110156
9011908023
9011908940
9017906158
9017910088
9165540816
9461211001

34 parts on this diagram · 7 diagrams in section
