EXHAUST GAS RECIRCULATION SYSTEM

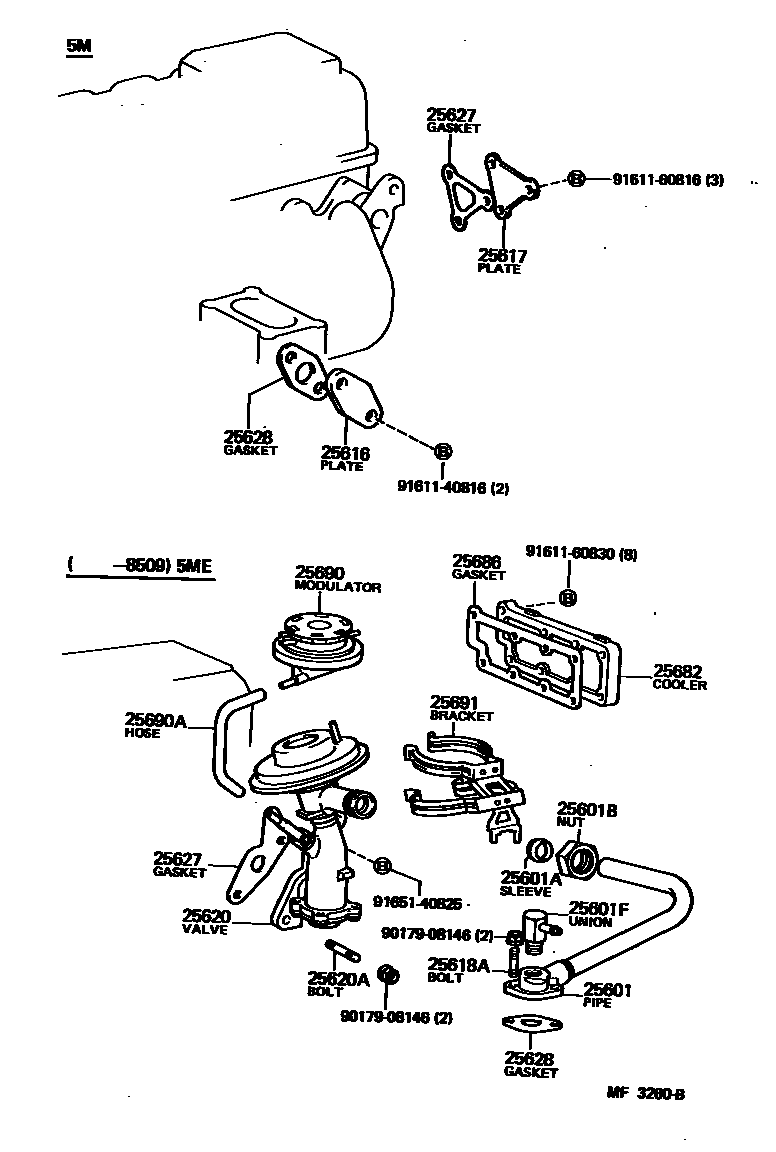

Parts diagram
25601PIPE SUB-ASSY, EGR, NO.1
main25601-43010i198308-198509
25601ASLEEVE, BALL, EGR PIPE, NO.1
main90410-16001i198308-198509
25601BNUT, UNION, EGR PIPE, NO.1
main90402-22005i198308-198509
25601FUNION(FOR EGR PIPE, NO.1)
main90404-53027i198308-198708
25616PLATE, HOLE COVER(FOR EGR PIPE)
main11494-45010i198308-198708
25617PLATE, EGR HOLE COVER
main25615-43020i198308-198610
HEAD
main25617-43030i198308-198708
main25617-43040i198509-198708
SURGE TANK
25618ABOLT, STUD(FOR EGR INLET)
main90116-08025i198308-198708
25620VALVE ASSY, EGR
main25620-43031i198308-198509
25620ABOLT, STUD(FOR EGR VALVE)
main90116-08025i198308-198708
25627GASKET, EGR VALVE
main25627-43030i198308-198610
HEAD
main25627-43040i198308-198708
main25627-43050i198509-198708
SURGE TANK
main25627-45020i198308-198509
25628GASKET, EGR INLET
main25628-43010i198308-198509
main25628-45011i198308-198708
main25628-45020i198509-198708
25682COOLER, EGR, NO.2
main25682-45020i198308-198509
25686GASKET, EGR COOLER, NO.2
main25686-45010i198308-198509
25690MODULATOR ASSY, EGR VACUUM
main25870-43011i198308-198509
25690AHOSE(FOR EGR VACUUM MODULATOR)
main90445-11020i198308-198509
25691BRACKET, EGR VACUUM MODULATOR
main25691-43030i198308-198509
9017908146
9161140816
9161160816
9161160830
9165140825

21 parts on this diagram · 3 diagrams in section
