BRAKE TUBE & CLAMP

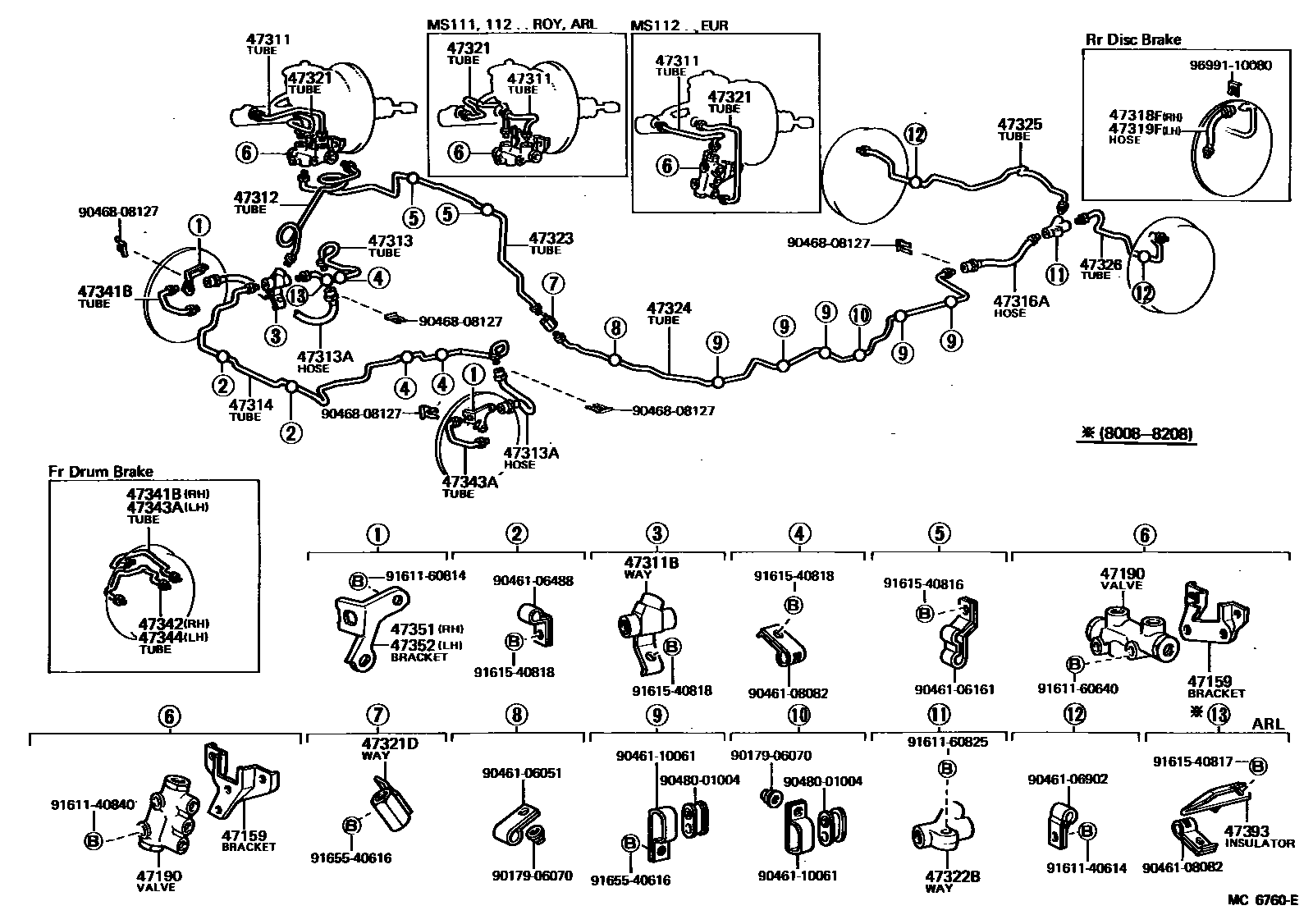

Parts diagram
47159BRACKET, PROPORTIONING VALVE
main47159-30100i197909-198008
main47159-30110i197909-198008
main47159-30130i198108-198307
47190VALVE ASSY, PROPORTIONING & BY-PASS
main47190-12010i198008-198307
main47190-12030i198108-198307
main47190-14010i198108-198307
FR DRUM BRAKE
main47190-14020i197909-198108
main47190-30020i197909-198108
main47190-30080i198008-198307
main47190-30090i198008-198307
main47190-30100i198108-198307
47311TUBE, FRONT BRAKE, NO.1
main47311-30300i198008-198307
main47311-30310i198008-198307
main47311-30320i197909-198307
main47311-30330i197909-198307
main47311-30340i197909-198008
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90413-10014i197909-198307
main90413-10092i197909-198307
47312TUBE, FRONT BRAKE, NO.2
main47312-30060i197909-198307
main47312-30070i198108-198307
main47312-30080i198008-198307
main47312-30090i197909-198008
47313TUBE, FRONT BRAKE, NO.3
main47313-30090i197909-198307
main47313-30120i197909-198307
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02360×2i197909-198307
DISC BRAKE
main90947-02361×2i197909-198108
DRUM BRAKE
47314TUBE, FRONT BRAKE, NO.4
main47314-30120i197909-198307
main47314-30130i197909-198307
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main96940-32855i197909-198307
47318FHOSE, FLEXIBLE(FOR REAR RH)
main96940-32105i197909-198307
47319FHOSE, FLEXIBLE(FOR REAR LH)
main96940-32105i198108-198307
47321TUBE, REAR BRAKE, NO.1
main47321-30020i198008-198307
main47321-30030i197909-198008
main47321-30040i197909-198307
main47321-30050i197909-198307
main47321-30060i197909-198008
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10041i197909-198307
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90413-10147i197909-198307
47323TUBE, REAR BRAKE, NO.3
main47315-30160i198008-198108
main47315-30170i197909-198108
main47315-30180i198108-198307
main47315-30190i198008-198307
main47315-30230i198108-198307
main47315-30240i198108-198307
47324TUBE, REAR BRAKE, NO.4
main47322-30050i197909-198307
main47322-30060i197909-198307
47325TUBE, REAR BRAKE, NO.5
main47323-30050i198108-198307
main47323-30060i197909-198307
47326TUBE, REAR BRAKE, NO.6
main47324-30010i198108-198307
main47324-30020i198108-198307
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47332-30110i197909-198108
FR DRUM BRAKE
main47341-30010i197909-198307
FR DISC BRAKE
47342TUBE, WHEEL CYLINDER, FRONT RH NO.2
main47331-30061i197909-198108
FR DRUM BRAKE
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47334-30110i197909-198108
FR DRUM BRAKE
main47343-30010i197909-198307
FR DISC BRAKE
47344TUBE, WHEEL CYLINDER, FRONT LH NO.2
main47331-30061i197909-198108
FR DRUM BRAKE
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47351-30120i197909-198307
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-30070i197909-198307
47393INSULATOR, BRAKE TUBE HEAT
main47393-30010i198008-198208
9017906070
9046106051
9046106161
9046106488
9046106902
9046108082
9046110061
9046808127
9048001004
9161140614
9161140840
9161160640
9161160814
9161160825
9161540816
9161540817
9161540818
9165540616
9699110080

44 parts on this diagram · 2 diagrams in section
