ELECTRONIC FUEL INJECTION SYSTEM

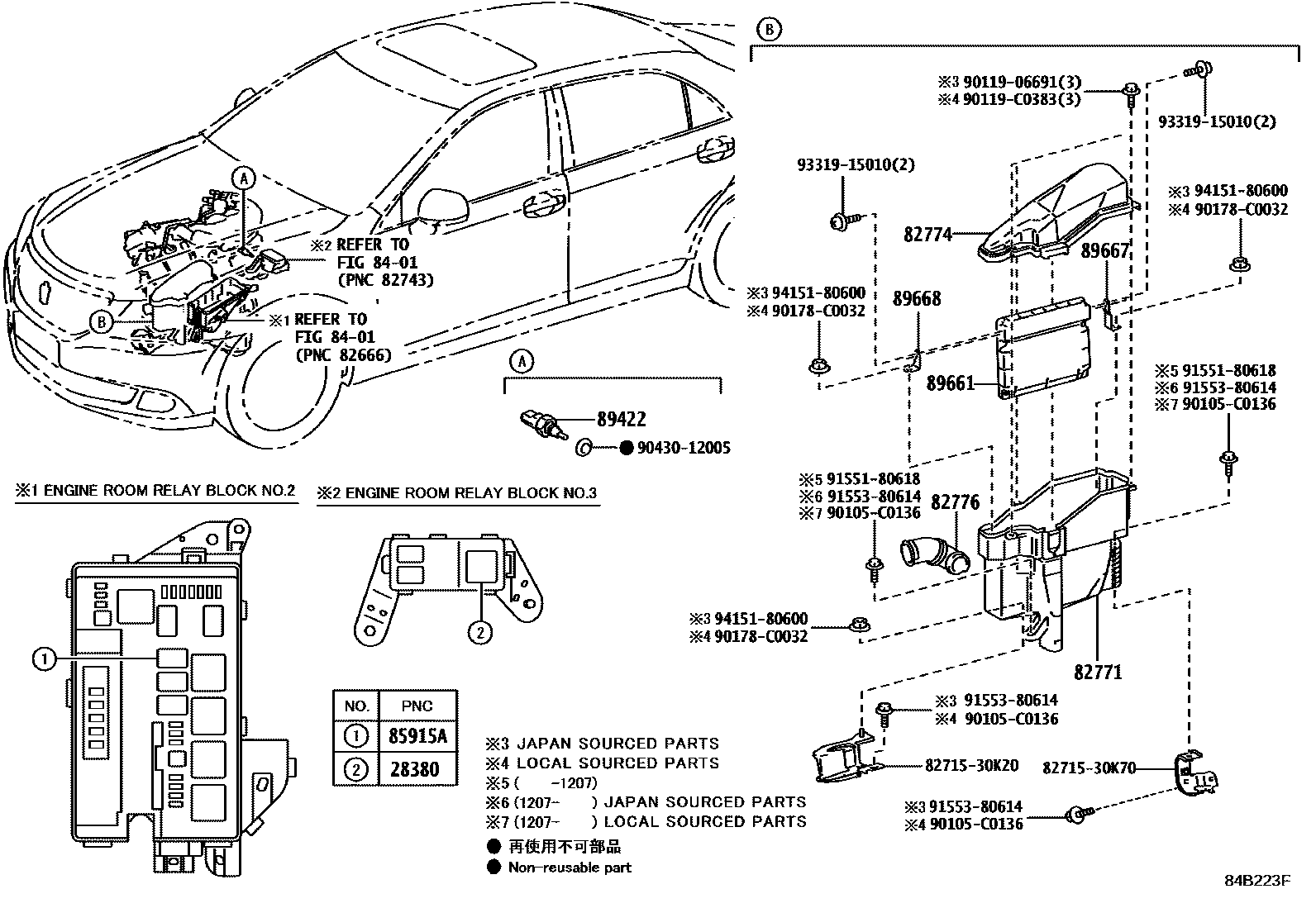

Parts diagram
28380RELAY ASSY, FUEL PUMP
main90987-03003i200912-201501
82771BOX, ENGINE ROOM ECU
main82771-30060i200912-201207
82774COVER, ENGINE ROOM ECU
main82774-30060i200912-201207
82776DUCT, ENGINE ROOM ECU OUTLET
main82776-30120i200912-201207
8401
85915ARELAY, MAIN
main90987-T2005i200912-201501
89422SENSOR, WATER TEMPERATURE (FOR E.F.I.)
main89422-0D010i200912-201207
main89422-30030i200912-201207
89661COMPUTER, ENGINE CONTROL
main89661-0N110i200912-201009
main89661-0N120i200912-201009
main89661-0N130i200912-201207
main89661-0N140i201009-201207
main89661-0N150i201009-201207
89667BRACKET, ENGINE CONTROL COMPUTER
main89667-30300i200912-201207
89668BRACKET, ENGINE CONTROL COMPUTER, NO.2
main89668-30280i200912-201207
8271530K20BRACKET,WIRING HARNESS CLAMP
8271530K70BRACKET,WIRING HARNESS CLAMP
90105C0136
9011906691
90119C0383
90178C0032
9043012005
9155180618
9155380614
9331915010
9415180600

21 parts on this diagram · 2 diagrams in section
