RADIATOR & WATER OUTLET

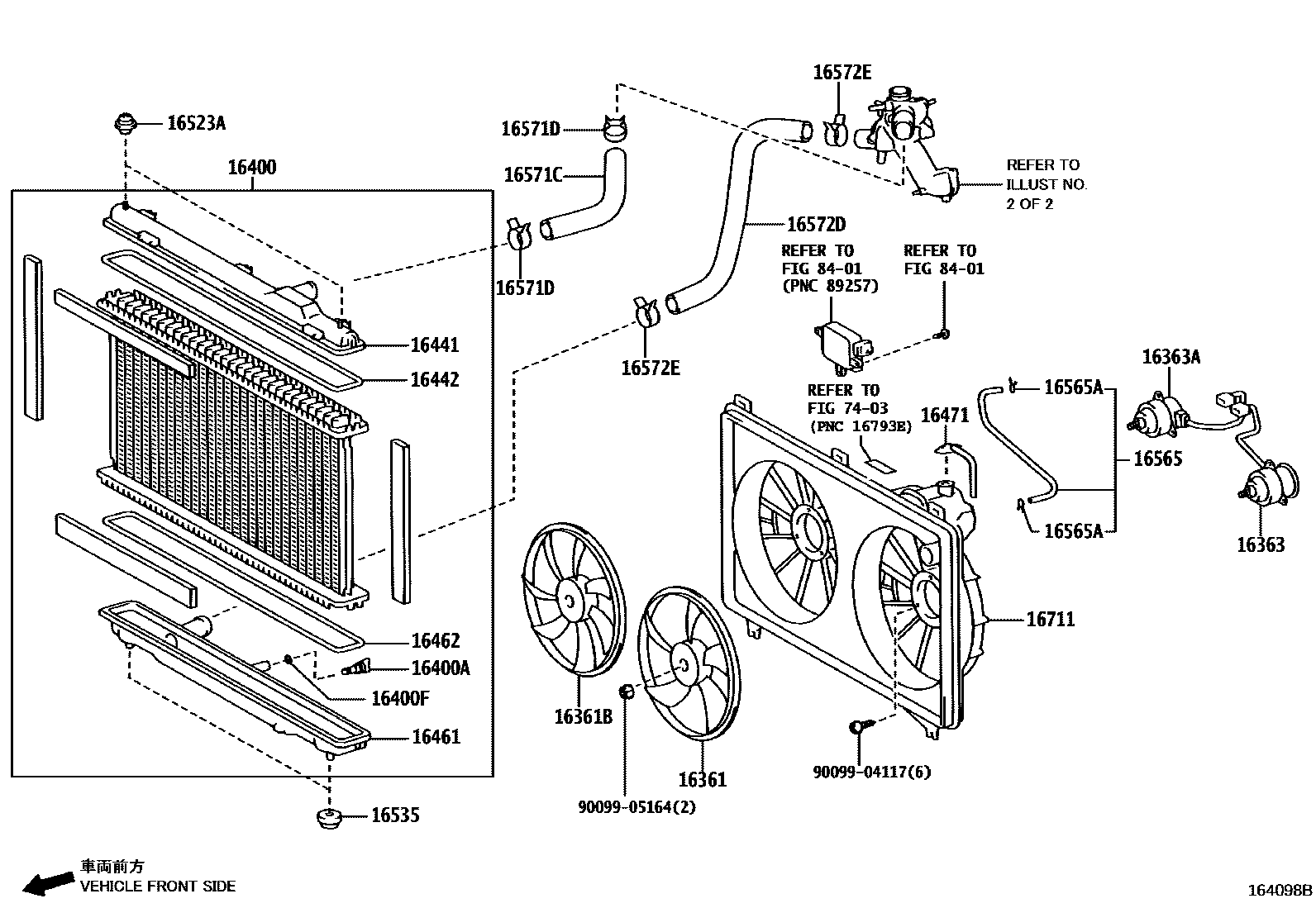

Parts diagram
16361FAN
main16361-0P020i200912-201207
main16361-50120i200912
16361BFAN, NO.2
main16361-0P030i200912-201207
main16361-50160i200912
16363MOTOR, COOLING FAN
main16363-0P010i200912-201207
main16363-50120i200912
16363AMOTOR, COOLING FAN, NO.2
main16363-0P020i200912-201207
main16363-31110i200912
16400RADIATOR ASSY
main16400-0P091i200912-201207
main16400-50400i200912
16400ACOCK SUB-ASSY, RADIATOR DRAIN
main16417-0H290i200912-201207
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200912-201207
16441TANK, RADIATOR, UPPER
main16441-0P100i200912-201207
16442RING, O(FOR RADIATOR UPPER TANK)
main16442-0P101i200912-201207
16461TANK, RADIATOR, LOWER
main16461-0P100i200912-201207
16462RING, O(FOR RADIATOR LOWER TANK)
main16462-0P101i200912-201207
16471CAP SUB-ASSY, RESERVE TANK
main16405-0P010i200912-201207
main16405-31010i200912
16523ACUSHION, RADIATOR SUPPORT
main16523-0P010i200912-201207
16535SUPPORT, RADIATOR, LOWER
main90480-T0007i200912-201207
16565HOSE, RESERVE TANK INLET
main16565-0P010i200912-201207
main16565-50060i200912
16565ACLIP
main90467-11085i200912-201207
16571CHOSE, RADIATOR, NO.1
main16571-0P220i200912-201207
main16571-50210i200912
16571DCLIP, RADIATOR HOSE, NO.1
main90466-C0016i201301
(L)
main96136-44801i201301
(J)
main96136-44801i200912-201301
16572DHOSE, RADIATOR, NO.2
main16572-0P230i200912-201207
main16572-50200i200912
16572ECLIP, RADIATOR HOSE, NO.2
main90466-C0016i201301
(L)
main96136-44801i200912-201301
main96136-44801i201301
(J)
16711SHROUD, FAN
main16711-0P060i200912-201207
main16711-50200i200912
7403
8401
9009904117
9009905164

25 parts on this diagram · 4 diagrams in section
