HEATING & AIR CONDITIONING - COOLER UNIT

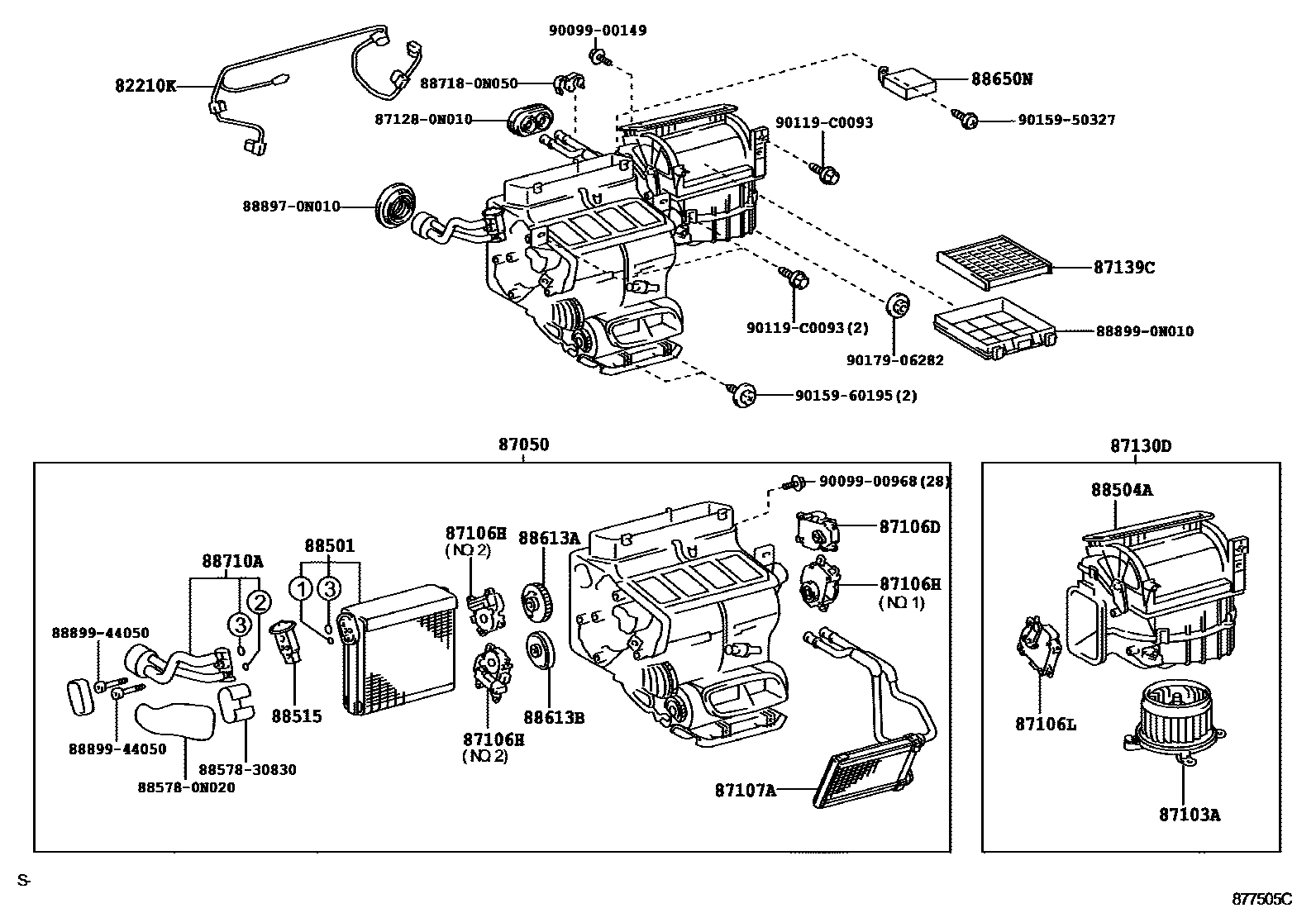

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82210-0N010i200502-200708
main82210-0N011i200709
87050RADIATOR ASSY, AIR CONDITIONER
main87050-0N010i200502
87103AMOTOR SUB-ASSY, COOLING UNIT, W/FAN
main87103-0N010i200502
87106DSERVO SUB-ASSY, DAMPER, NO.1
main87106-0N020i200502
main87106-0N040i200502-200711
(L)
main87106-30420i200502-200712
(J)
87106HSERVO SUB-ASSY, DAMPER(FOR AIRMIX)
main87106-0N010i200502
NO.1
main87106-0N050i200502
NO.2
87106LSERVO SUB-ASSY, DAMPER
main87106-0N030i200502
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-0N010i200502-200911
87130DBLOWER ASSY
main87130-0N010i200502
87139CFILTER, CLEAN AIR
main87139-0N010i200502
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-0N020i200502-200811
main88501-0N030i200812
88504ACASE SUB-ASSY, BLOWER
main88504-0N010i200502-200911
88515VALVE, COOLER EXPANSION
main88515-0N010i200502
88613ALEVER, COOLER CONTROL, NO.1
main88613-0N010i200502-200708
88613BLEVER, COOLER CONTROL, NO.2
main88613-0N020i200502-200708
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-0N010i200502-200508
main88650-0N011i200509-200611
main88650-0N050i200510
88710ATUBE ASSY, AIR CONDITIONER
main88710-0N040i200502-200911
871280N010GROMMET, HEATER
885780N020PAKING, COOLER AIR DUCT
8857830830PAKING, COOLER AIR DUCT
887180N050PIPE, COOLER REFRIGERANT SUCTION, NO.2
888970N010VALVE, COOLER MAGNET
888990N010COVER, EVAPORATOR
8889944050COVER, EVAPORATOR
9009900149
9009900968
90119C0093
9015950327
9015960195
9017906282

29 parts on this diagram · 3 diagrams in section
