FLOOR PAN & LOWER BACK PANEL

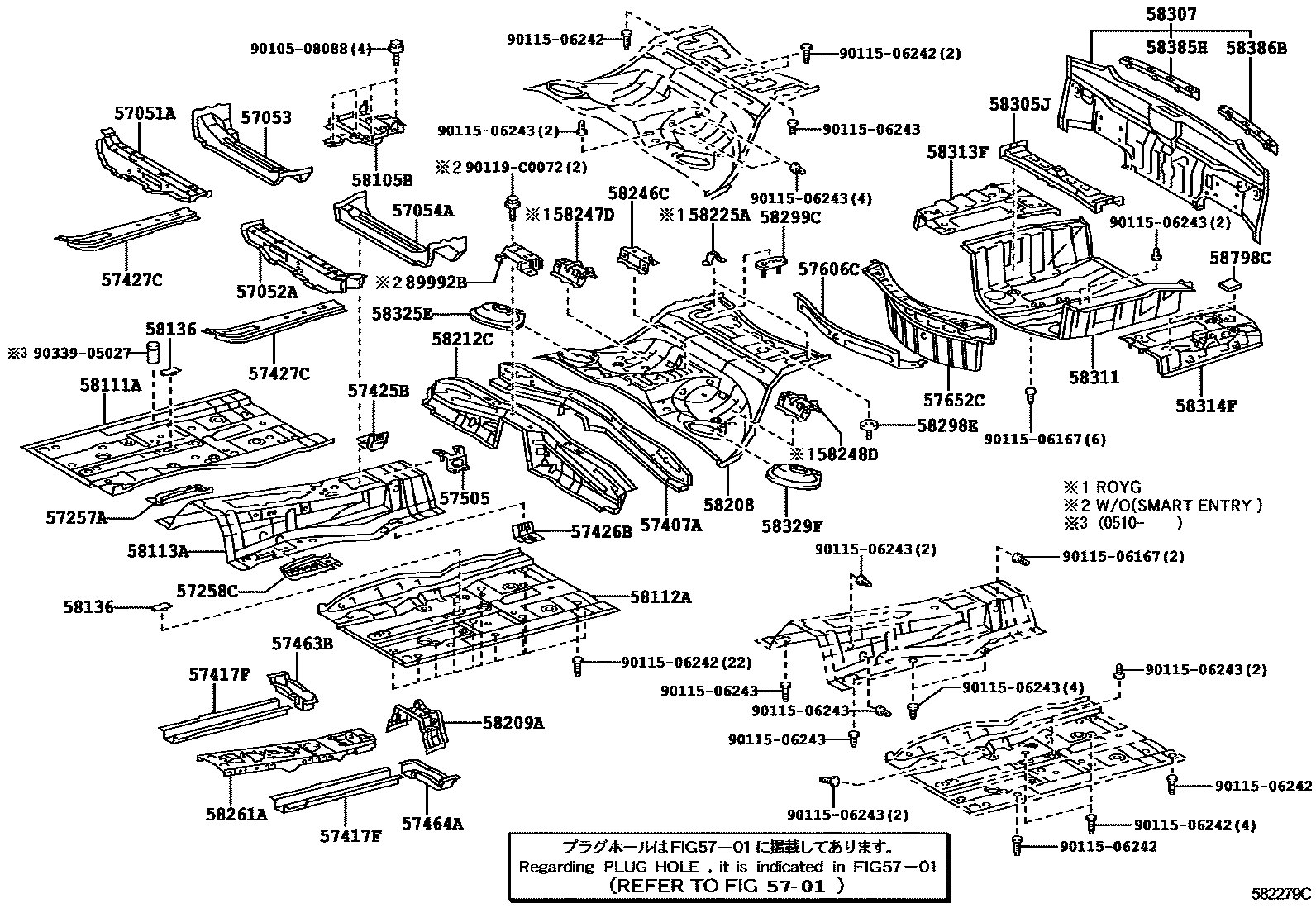

Parts diagram
5701
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-30110i200502
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-30100i200502
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-30071i200502
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-30071i200502-200708
57257ABRACKET, ENGINE REAR MOUNTING MEMBER, RH
main57257-30040i200502-200702
main57257-30041i200703-200709
57258CBRACKET, ENGINE REAR MOUNTING MEMBER, LH
main57258-30090i200502-200702
main57258-30091i200703-200709
57407AMEMBER SUB-ASSY, CENTER FLOOR CROSS
main57407-0N010i200502-200911
57417FREINFORCEMENT, FRONT FLOOR UNDER, RH
main57417-30080i200502-200709
57425BREINFORCEMENT, FRONT FLOOR, NO.2 RH
main57425-30020i200502-200709
57426BREINFORCEMENT, FRONT FLOOR, NO.2 LH
main57426-30020i200502-200709
57427CREINFORCEMENT, FRONT FLOOR, UPPER
main57427-30030i200502
57463BREINFORCEMENT, CENTER FLOOR CROSSMEMBER, RH
main57508-0P010i200502-200710
57464AREINFORCEMENT, CENTER FLOOR CROSSMEMBER, LH
main57509-0P010i200502-200708
57505BRACKET SUB-ASSY, PARKING BRAKE, NO.1
main57505-30030i200502-200709
57606CMEMBER SUB-ASSY, REAR FLOOR CROSS, NO.2
main57606-0N010i200502-200911
57652CMEMBER, REAR FLOOR CROSS, NO.1
main57652-0N010i200502
58105BPANEL SUB-ASSY, FRONT FLOOR REAR UPPER SUB
main58105-30040i200502
58111APAN, FRONT FLOOR, RH
main58111-30450i200502
58112APANEL, FRONT FLOOR, LH
main58112-30160i200502-200708
main58112-30161i200709
58113APANEL, FRONT FLOOR, CENTER
main58113-0N010i200502-200709
58136COVER, FRONT FLOOR HOLE
main58136-51010i200502
58208PAN, CENTER FLOOR
main58211-0N010i200502
main58211-0N020i200502
58209AREINFORCEMENT SUB-ASSY, DRIVE SHAFT CENTER SUPPORT
main58209-30050i200502-200709
58212CPAN, CENTER FLOOR, FRONT
main58202-0N010i200502-200911
58225ABRACKET, CENTER MOUNTING
main58225-30060i200502
58246CBRACKET, REAR SEAT HINGE, CENTER NO.2
main58246-22020i200502
58247DBRACKET, REAR SEAT HINGE, OUTER RH
main58247-30020i200502
58248DBRACKET, REAR SEAT HINGE, OUTER LH
main58248-30030i200502
58261ACOVER, TRANSMISSION
main58261-30230i200502-200503
main58261-30231i200504-200709
58298EBRACKET, HOT AIR INTAKE, NO.1
main58298-30030i200502
58299CBRACKET, HOT AIR INTAKE, NO.2
main58299-30010i200502
58305JBRACKET, SPARE WHEEL CARRIER
main58305-0N010i200502
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-0N010i200502-200911
58311PAN, REAR FLOOR
main58311-0N010i200502-200911
58313FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, RH
main58313-0N010i200502-200911
58314FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, LH
main58303-0N010i200502-200911
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-30020i200502
58329FCOVER, REAR FLOOR SERVICE HOLE, NO.2
main58329-30030i200502
58385HBRACKET, REAR BUMPER COVER, NO.1
main58385-0N010i200502
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-0N010i200502
58798CCUSHION, JACK CARRIER
main58798-0N010i200502-200911
REAR
main58798-0N020i200502-200911
FRONT
89992BCASE, LESS OSCILLATOR ELECTRICAL KEY
main89992-0N040i200502
9010508088
9011506167
9011506242
9011506243
90119C0072
9033905027

49 parts on this diagram · 3 diagrams in section
