FLOOR PAN & LOWER BACK PANEL

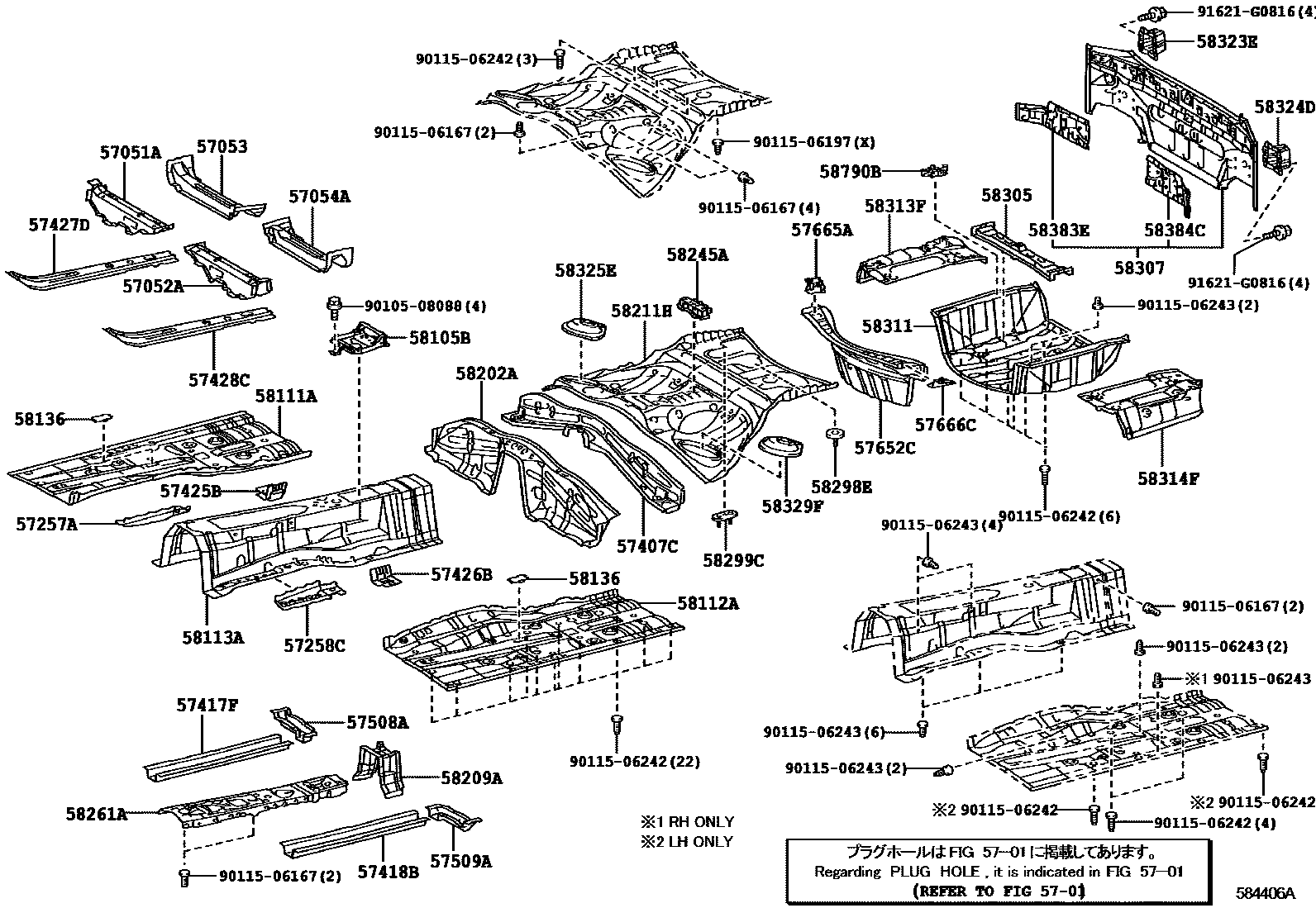

Parts diagram
5701
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-22070i¥5,700201112-201208
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-30100i¥4,190201112-201208
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-30071i¥5,700201112-201208
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-30071i¥5,700201112-201208
57257ABRACKET, ENGINE REAR MOUNTING MEMBER, RH
main57257-30041i¥4,510201112-201405
main57257-30042i¥3,010201405
57258CBRACKET, ENGINE REAR MOUNTING MEMBER, LH
main57258-30091i¥2,830201112-201208
57407CMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.1
main57407-30151i¥8,900201112-201611
57417FREINFORCEMENT, FRONT FLOOR UNDER, RH
main57417-30080i¥4,600201112-201208
57418BREINFORCEMENT, FRONT FLOOR UNDER, LH
main57417-30080i¥4,600201112-201208
57425BREINFORCEMENT, FRONT FLOOR, NO.2 RH
main57425-30020i¥1,110201112-201208
57426BREINFORCEMENT, FRONT FLOOR, NO.2 LH
main57426-30020i¥1,110201112-201208
57427DREINFORCEMENT, FRONT FLOOR, NO.3 RH
main57427-30030i¥4,600201112-201208
57428CREINFORCEMENT, FRONT FLOOR, NO.3 LH
main57427-30030i¥4,600201112-201208
57508AREINFORCEMENT SUB-ASSY, FRONT FLOOR, RH
main57508-30020i¥1,750201112-201208
57509AREINFORCEMENT SUB-ASSY, FRONT FLOOR, LH
main57509-30020i¥1,750201112-201208
57652CMEMBER, REAR FLOOR CROSS, NO.1
main57652-30110i¥6,400201112-201208
57665AREINFORCEMENT, REAR FLOOR CROSSMEMBER, NO.2
main57665-22030i¥520201112-201208
57666CREINFORCEMNT, REAR FLOOR CROSSMEMBER
main57666-22030i¥520201112-201208
58105BPANEL SUB-ASSY, FRONT FLOOR REAR UPPER SUB
main58105-30040i¥3,600201112-201208
58111APAN, FRONT FLOOR, RH
main58111-30450i¥22,900201112-201309
sub58111-30451¥22,900
main58111-30451i¥22,900201310-201405
sub58111-30460¥19,100
sub57257-30042¥3,010
sub87212-30431¥4,270
main58111-30460i¥19,100201405-201409
main58111-30520i¥19,100201410
58112APANEL, FRONT FLOOR, LH
main58112-30161i¥22,900201112-201309
sub58112-30162¥19,100
main58112-30162i¥19,100201310-201409
main58112-30200i¥19,100201410
58113APANEL, FRONT FLOOR, CENTER
main58113-30190i¥27,000201112-201208
58136COVER, FRONT FLOOR HOLE
main58136-51010i¥160201112-201208
58202APAN SUB-ASSY, CENTER FLOOR, FRONT
main58202-30091i¥11,300201112-201611
58209AREINFORCEMENT SUB-ASSY, DRIVE SHAFT CENTER SUPPORT
main58209-30050i¥2,750201112-201208
58211HPAN, CENTER FLOOR
main58211-30350i¥19,100201112-201208
58245ABRACKET, REAR SEAT HINGE, CENTER NO.1
main58245-22030i¥1,740201112-201208
58261ACOVER, TRANSMISSION
main58261-30231i¥5,500201112-201208
58298EBRACKET, HOT AIR INTAKE, NO.1
main58298-30030i¥480201112-201208
58299CBRACKET, HOT AIR INTAKE, NO.2
main58299-30010i¥900201112-201208
58305BRACKET SUB-ASSY, SPARE WHEEL CLAMP
main58305-30210i¥2,320201112-201208
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-22790i¥21,300201112-201508
sub58307-22791¥17,700
main58307-22791i¥17,700201509
58311PAN, REAR FLOOR
main58311-30360i¥15,300201112-201208
58313FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, RH
main58313-30200i¥3,840201112-201611
58314FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, LH
main58314-30200i¥3,840201112-201611
58323EREINFORCEMENT, REAR BUMPER ARM SUPPORT, RH
main58323-22120i¥2,970201112-201208
58324DREINFORCEMENT, REAR BUMPER ARM SUPPORT, LH
main58324-22080i¥2,970201112-201208
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-30020i¥1,700201112-201208
58329FCOVER, REAR FLOOR SERVICE HOLE, NO.2
main58329-30030i¥1,920201112-201208
58383EREINFORCEMENT, BODY LOWER BACK, NO.2 RH
main58383-22020i¥3,270201112-201208
58384CREINFORCEMENT, BODY LOWER BACK, NO.2 LH
main58384-22020i¥3,270201112-201208
58790BCARRIER ASSY, JACK
main58790-30010i¥1,090201112-201208
9010508088
main90105-08088¥110
9011506167
main90115-06167¥70
9011506197
main90115-06197¥90
9011506242
main90115-06242¥60
9011506243
main90115-06243¥80
91621G0816
main91621-G0816¥140

49 parts on this diagram · 2 diagrams in section
