BATTERY & BATTERY CABLE

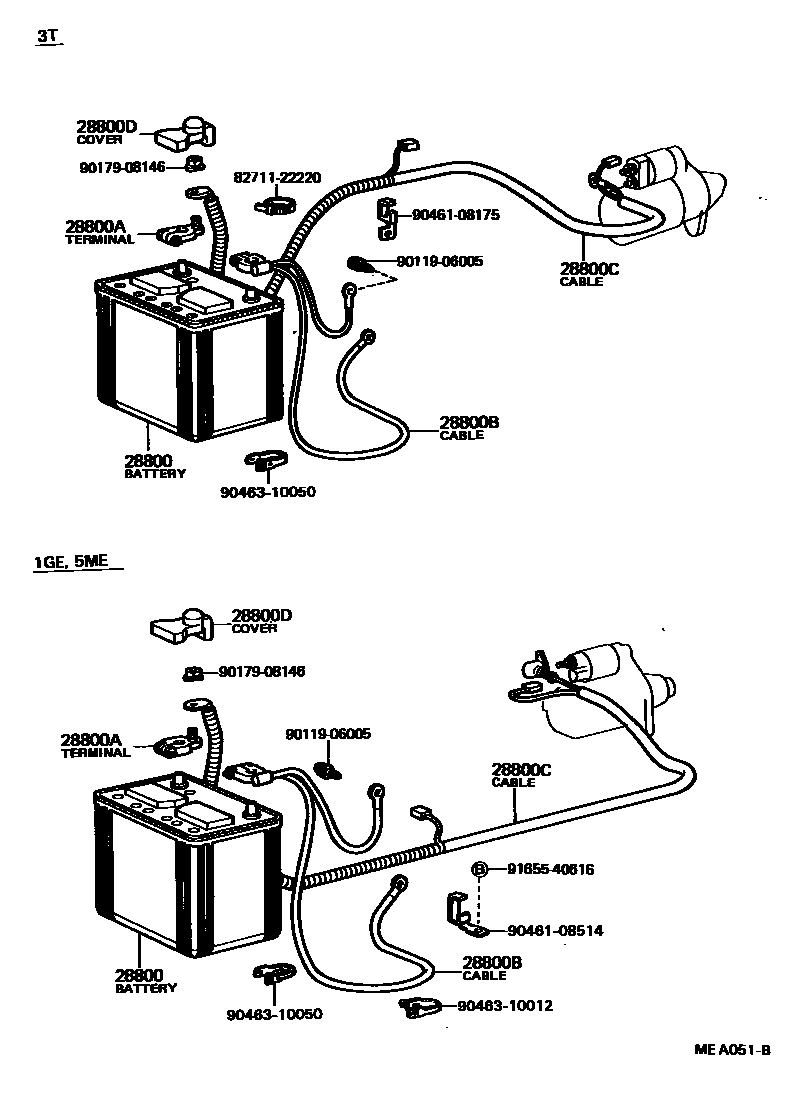

Parts diagram
28800BATTERY
main28800-15010i198208-198407
55D23R,55D23R-MF
main28800-26040i198012-198104
34B19L,NS40ZAL
main28800-31031i198009-198407
32C24L,N40L
main28800-38010i198009-198208
N50Z-MF
main28800-41040i198009-198208
N50ZL-MF
main28800-43011i198308-198407
46B24L,NS60L-MF
main28800-43070i198208-198504
55D23L-MF
main28800-43090i198208-198308
55D20L-MF
main28800-45030i198009-198407
N70ZL-MF
main28800-70010i198009-198012
NS40ZAL,NS40ZAL-MF
main28800-70011i198104-198407
34B19L,NS40ZAL-MF
28800ATERMINAL, BATTERY POSITIVE
main90982-05004i198009-198208
NS40ZAL-MF,NS40ZAL
main90982-05005i198009-198208
N40L,N50ZL-MF
main90982-05019i198208-198407
NS40ZAL-MF
main90982-05023i198308-198407
N40L,55D23L-MF
main90982-05023i198208-198407
main90982-05023i198208-198504
N40L,55D20L-MF,55D23L-MF
28800BCABLE, BATTERY TO GROUND
main90982-02193i198308-198407
NS60L-MF
main90982-02193i198009-198407
NS40ZAL-MF,NS40ZAL,NS60L-MF
main90982-02194i198208-198308
N40L,55D20L-MF,55D23L-MF
main90982-02194i198308-198504
N40L,55D23L-MF
main90982-02194i198009-198208
N40L,N50ZL-MF
main90982-02196i198009-198504
N50ZL-MF
main90982-02211i198009-198407
LH
main90982-02212i198009-198407
RH,COLD SPEC
main90982-02212i198009-198407
RH
28800CCABLE, BATTERY TO STARTER(FOR BATTERY TO MAIN SWITCH)
main82021-22200i198009-198504
W/12V 0.8KW STARTER
main90982-01339i198009-198504
W/12V 1.0KW STARTER
main90982-01362i198009-198407
W/12V 0.8KW STARTER
main90982-01363i198009-198504
W/12V 1.0KW STARTER
main90982-01364i198009-198407
LH
main90982-01365i198009-198407
RH
main90982-01365i198009-198407
RH,COLD SPEC
main90982-01367i198208-198407
W/12V 1.0KW STARTER
main90982-01371i198208-198504
W/12V 1.0KW STARTER
28800DCOVER, CONNECTOR(FOR BATTERY TERMINAL)
main82821-22100i198009-198208
main82821-22110i198009-198208
main82821-24010i198208-198504
8271122220WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906005
9017908146
9046108175
9046108514
9046310012
9046310050
9165540616

13 parts on this diagram · 3 diagrams in section
