MANIFOLD

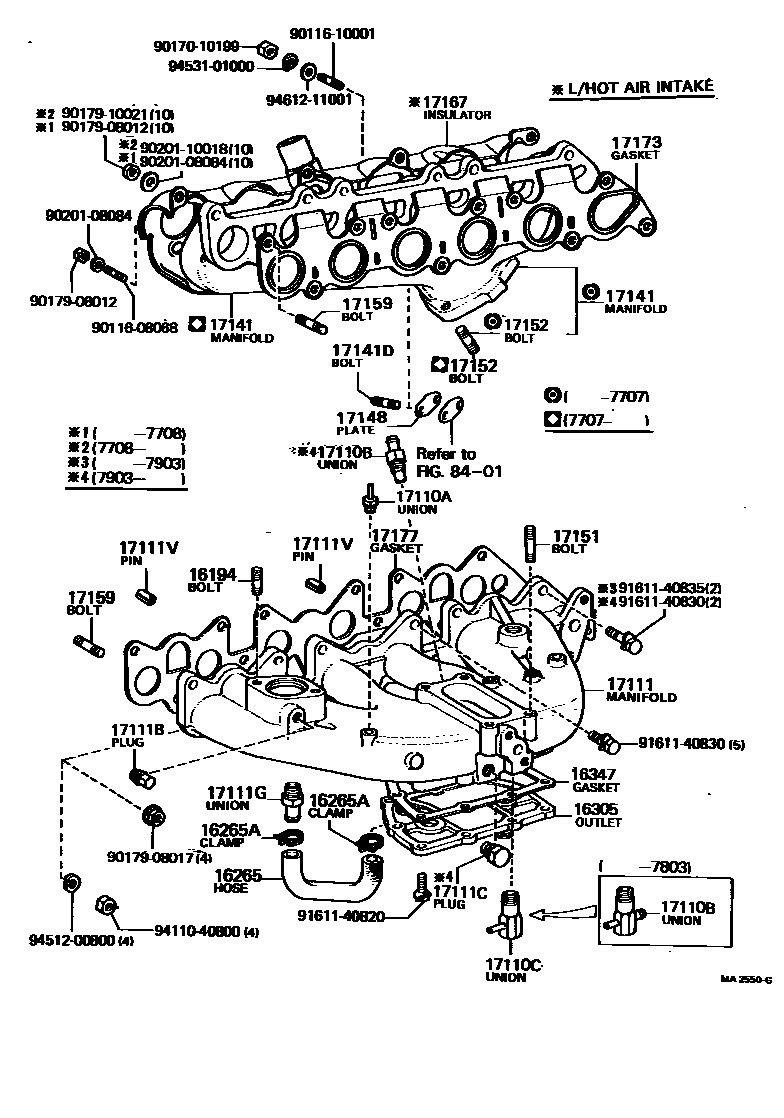

Parts diagram
16194BOLT, STUD(FOR WATER OUTLET SETTING)
main90116-08025i197612-198008
16265HOSE, INTAKE MANIFOLD WATER
main16261-45030i197612-197908
main16261-45031i197908-198008
main90445-21611i198001-198008
16265ACLAMP OR CLIP, HOSE(FOR INTAKE MANIFOLD WATER)
main90467-20004i198001-198008
main96112-10220i197612-198008
16305OUTLET SUB-ASSY, WATER BY-PASS
main16305-25011i198001-198008
main16351-45010i197612-198008
main16351-45020i197707-198008
16347GASKET, WATER BY-PASS
main16347-25011i198001-198008
main16347-45020i197612-198008
17110MANIFOLD ASSY
main17110-34051i197612-197901
main17110-34052i197901-197908
main17110-34053i197908-198008
main17110-34100i197901-197908
main17110-34101i197908-198008
17110AUNION, VACUUM HOSE
main90404-51093i197707-198008
17110BUNION(FOR VENTILATION HOSE TO MANIFOLD)
main90404-10206i197907-198008
main90404-52002i197612-197803
main90404-52007i197903-198008
main90407-09001i198001-198008
main90407-09003i197908-198008
main90407-10040i197612-197908
17110CUNION(FOR AIR CLEANER TO MANIFOLD)
main90407-52004i197803-198008
17111MANIFOLD, INTAKE
main17111-26051i198001-198008
main17111-45050i197612-197903
main17111-45090i197903-198008
17111BPLUG, NO.2
main90072-34107i197909-198008
main90344-51001i197907-198002
main90344-51010i198002-198003
main90344-51014i198003-198008
main90344-53001i197808-197903
main90345-53030i197903-198008
17111CPLUG, NO.3
main90341-16094i197903-198008
17111GUNION(FOR INTAKE MANIFOLD WATER)
main90404-53001i197612-198008
17111VPIN, STRAIGHT(FOR INTAKE MANIFOLD SETTING)
main90254-08001i197612-198008
17141MANIFOLD, EXHAUST
main17104-45030i197612-197707
main17141-26012i198001-198008
main17141-45030i197707-197708
main17141-45031i197708-198001
main17141-45040i197908-198008
17141DBOLT, STUD(FOR OXYGEN SENSOR)
main90116-08045i197908-198008
17148PLATE, EXHAUST MANIFOLD(FOR EGR INLET)
main17148-41010i197908-198008
17151BOLT, STUD(FOR MANIFOLD TO CARBURETOR)
main90116-08023i198001-198008
L=41,S=14&14
main90116-08052i197703-198008
L=53,S=16&16
main92112-40828i197612-198008
L=38,S=16&10
main92132-40828i197704-197907
main92132-40835i197612-197703
17152BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
main90116-10001i197612-197810
L=36,S=15&15
main90116-10007i197612-197704
L=39,S=14&19
main90116-10017i197810-198008
L=41,S=14&20
main90116-10017i197704-198008
L=38,S=14&21
main92122-41022i197704-198008
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90116-08020i197612-198008
INTAKE,L=44,S=12&18
main90116-08031i197612-197708
EXHAUST LOWER,L=43,S=15&15
main90116-08035i198001-198008
L=37,S=13.5&13.5
main90116-08255i197612-197708
EXHAUST UPPER,L=49,S=15&21
main90116-10024i197708-198008
EXHAUST LOWER,L=53,S=15&29
main90116-10025i197901-198008
EXHAUST LOWER,L=57,S=15&29
main90116-10025i197708-198008
EXHAUST UPPER,L=57,S=15&31
main92122-61025i198001-198008
L=40,S=15&15
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17895-45020i197707-197708
L/HOT AIR INTAKE
main17895-45021i197708-198001
L/HOT AIR INTAKE
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-25012i198001-198008
main17173-45020i197612-197708
main17173-45021i197708-197901
main17173-45030i197901-198008
17177GASKET, INTAKE MANIFOLD TO HEAD, NO.1
main17177-25030i198001-198008
main17177-45021i197612-197904
main17177-45022i197904-198008
8401
9011608068
9011610001
9017010199
9017908012
9017908017
9017910021
9020108084
9020110018
9161140820
9161140830
9161140835
9411040800
9451200800
9453101000
9461211001

39 parts on this diagram · 6 diagrams in section
