LUGGAGE COMPARTMENT DOOR & LOCK

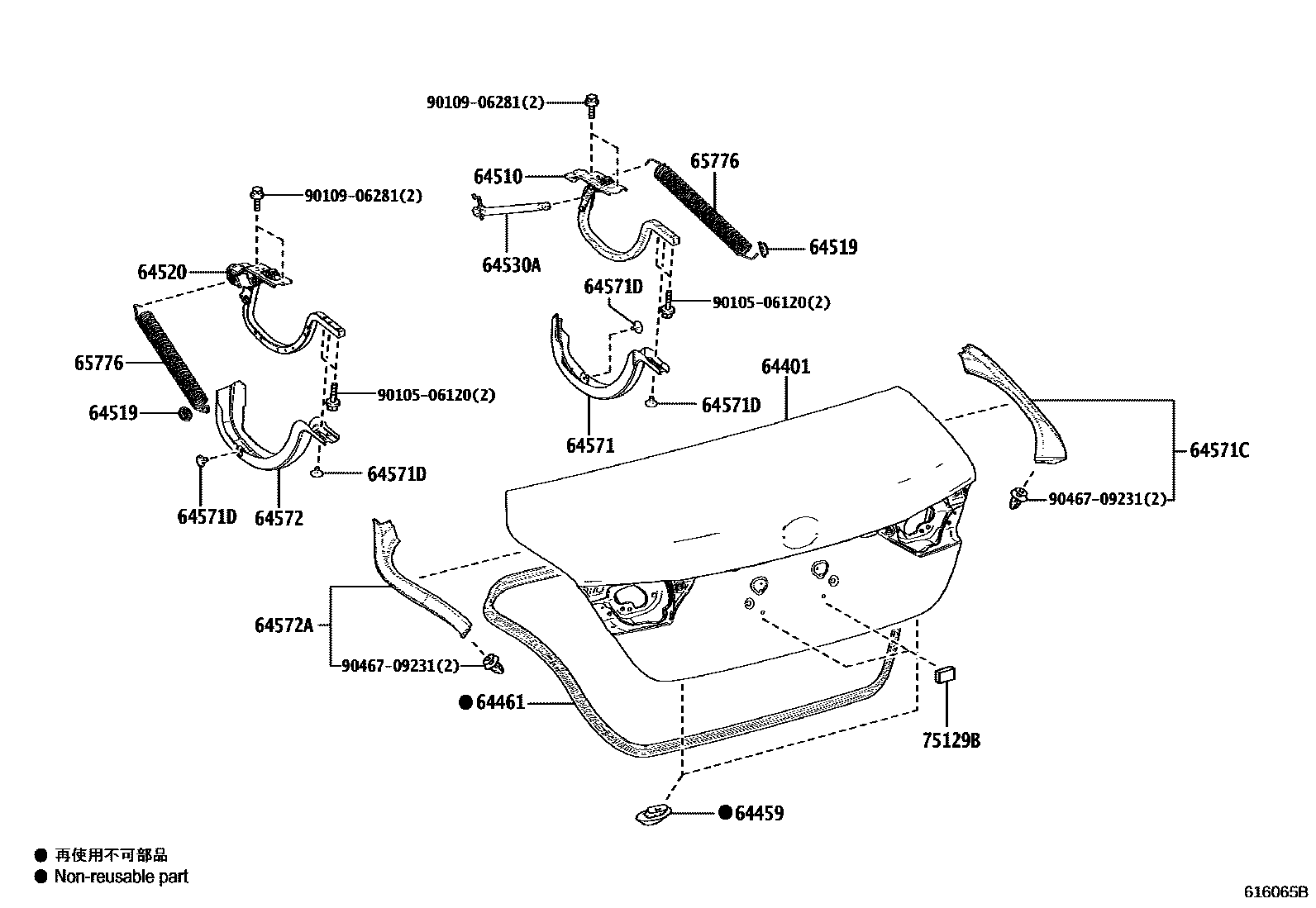

Parts diagram
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-06F20i201810-202112
64459CUSHION, LUGGAGE COMPARTMENT DOOR
main64459-06020i201810-202112
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-06250i201810-202112
64510HINGE ASSY, LUGGAGE COMPARTMENT DOOR, RH
main64510-06350i201810-202112
64519BUSH, LUGGAGE DOOR HINGE SUPPORT
main64519-06270i201810-202112
64520HINGE ASSY, LUGGAGE COMPARTMENT DOOR, LH
main64520-06170i201810-202112
64530ASUPPORT ASSY, LUGGAGE COMPARTMENT DOOR
main64530-06010i201810-202112
64571COVER, LUGGAGE COMPARTMENT DOOR HINGE
main64571-06120i201810-202112
64571CCOVER, LUGGAGE COMPARTMENT DOOR, RH
main64571-06170i201810-202112
64571DCLIP(FOR LUGGAGE COMPARTMENT DOOR HINGE COVER)
main90467-08186-C3i201810-202112
BLACK
64572COVER, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64572-06100i201810-202112
64572ACOVER, LUGGAGE COMPARTMENT DOOR, LH
main64572-06150i201810-202112
65776SPRING, BACK DOOR STAY
main65776-33011i201810-202112
75129BCUSHION, REAR LICENCE PLATE
main75129-13020i201810-202112
9010506120
9010906281
9046709231

17 parts on this diagram · 2 diagrams in section
