VENTILATION HOSE

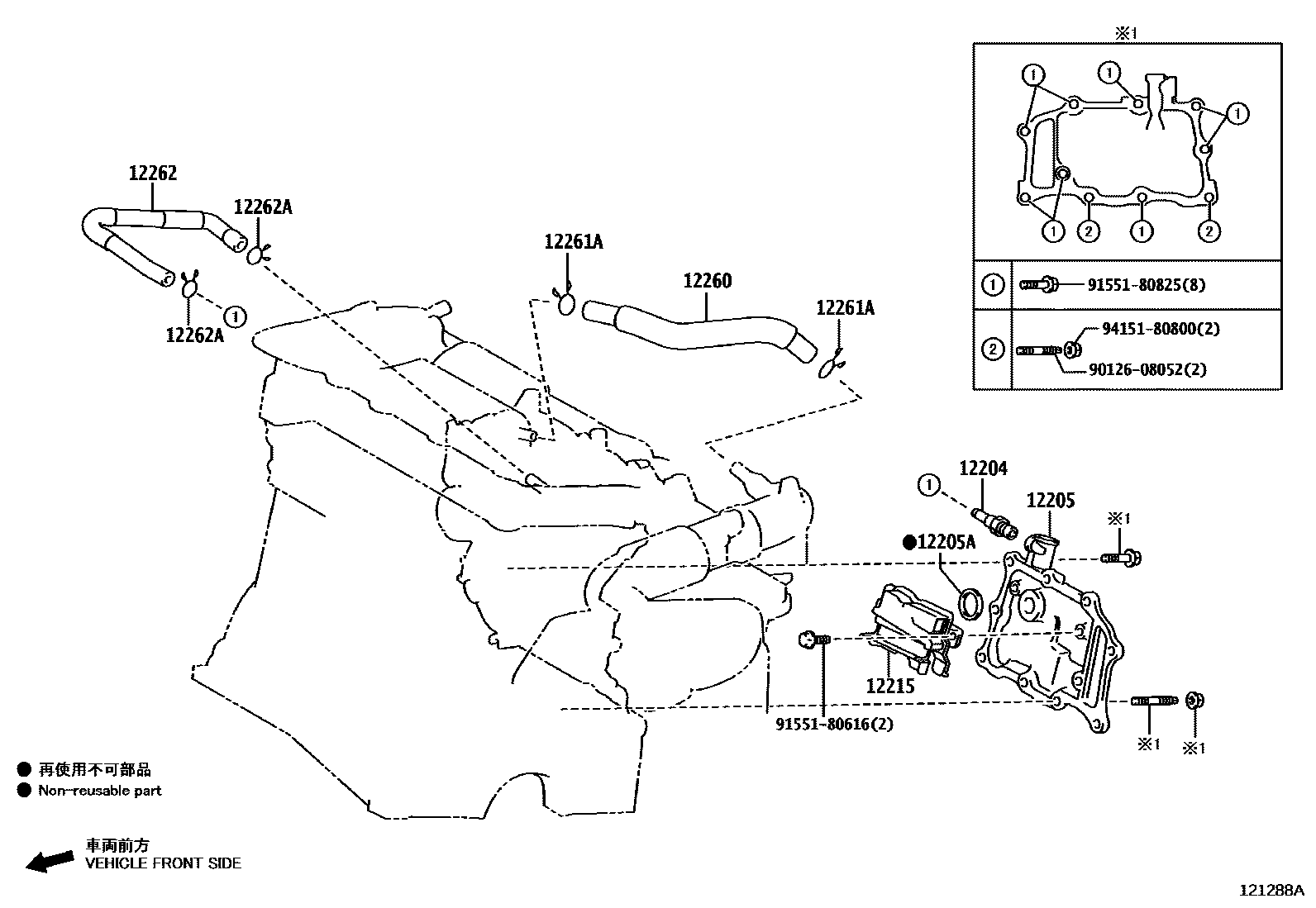

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-0V030i201810-202110
main12204-36030i201810-202110
main12204-36070i201810-202110
12205CASE SUB-ASSY, VENTILATION
main12205-36010i201810-202110
12205ARING, O(FOR VENTILATION CASE)
main12273-0V030i201810-202110
main12273-36010i201810-202110
12215SEPARATOR, CASE
main12215-0V030i201810-202110
main12215-36010i201810-202110
12260HOSE ASSY, VENTILATION
main12260-36090i201810-202110
main12260-36100i201810-202110
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-21004i201810-202110
12262HOSE, VENTILATION, NO.2
main12262-24060i202111
main12262-25030i201810-202110
main12262-25040i201810-202112
main12262-36040i201810-202110
main12262-36100i201810-202110
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-16035i201810-202110
main90467-17126i201810-202110
main90467-21004i201810-202112
9012608052
9155180616
9155180825
9415180800

12 parts on this diagram · 5 diagrams in section
