E
EPC Data

VACUUM PIPING

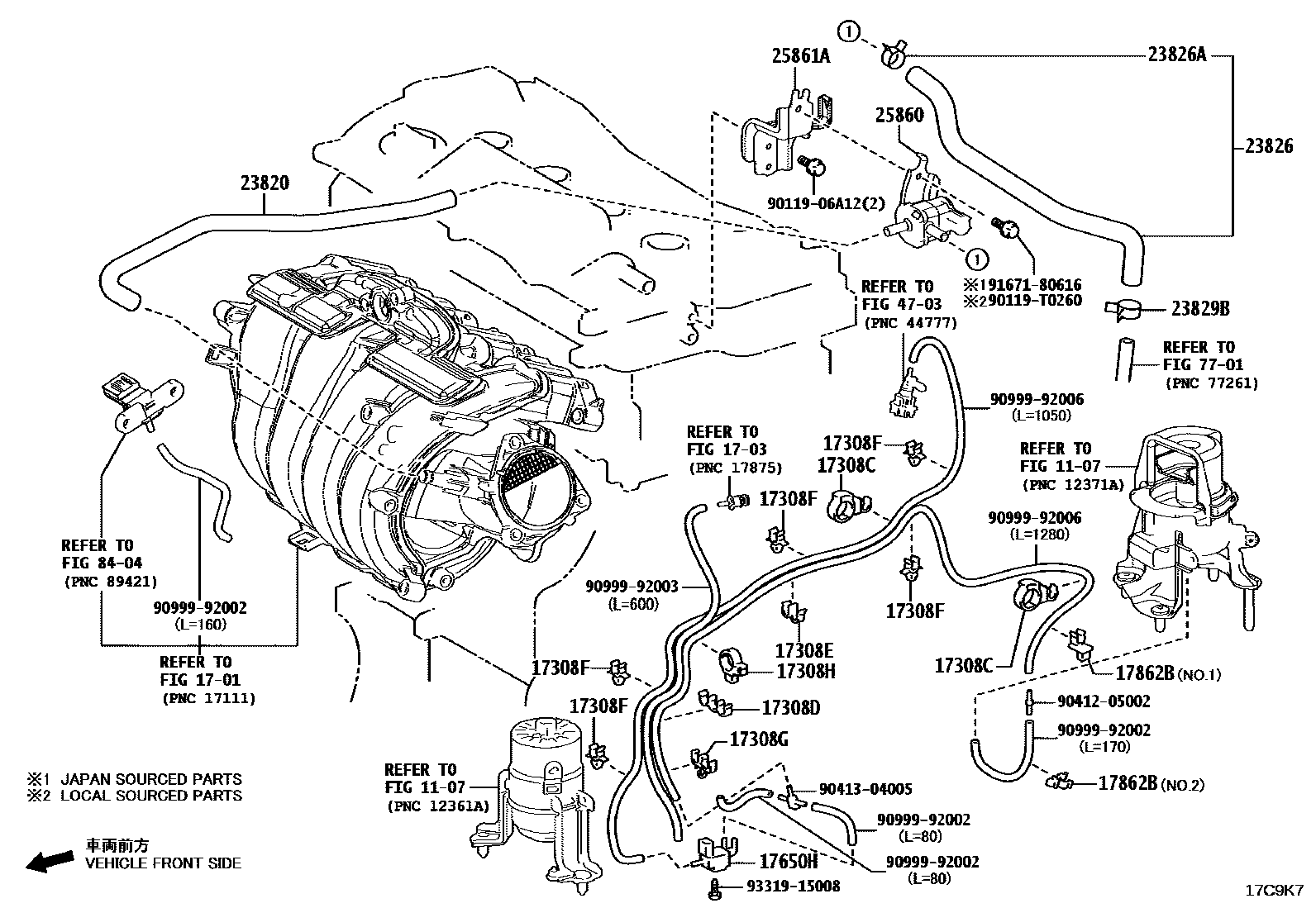

Parts diagram
1107
1701
1703
17308CCLAMP(FOR VACUUM HOSE)
main44783-33060i202410
main44783-42040i202410
17308DCLAMP, NO.2(FOR VACUUM HOSE)
main44783-42070i202410
main90464-00074i202410
17308ECLAMP, NO.3(FOR VACUUM HOSE)
main44783-42080i202410
17308FCLAMP, NO.4(FOR VACUUM HOSE)
main44783-42040i202410
main44783-42090i202410
17308GCLAMP, NO.5(FOR VACUUM HOSE)
main44783-42100i202410
main90469-07012i202410
17308HCLAMP, NO.6(FOR VACUUM HOSE)
main90464-00074i202410
main90959-01434i202410
17650HVALVE, VACUUM SWITCHING
main90910-12059i202410
17862BCLAMP, HOSE
main44783-42040i202410
NO.2:REFER ILLUST.
main44783-42060i202410
NO.1:REFER ILLUST.
23820HOSE ASSY, FUEL VAPOR FEED
main23820-25071i202410
main23820-25130i202410
23826HOSE, FUEL VAPOR FEED, NO.1
main23820-F0640i202410
main23826-F0630i202410
main23826-F0640i202410
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main90466-13005i202410
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main96136-41901i202410
main96138-41501i202410
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-24020i202410
main25860-25020i202410
main25860-25040i202410
25861ABRACKET, VACUUM SWITCHING VALVE, NO.2
main25862-25011i202410
4703
7701
8404
9011906A12
90119T0260
9041205002
9041304005
9099992002
9099992003
9099992006
9167180616
9331915008

29 parts on this diagram · 3 diagrams in section
