TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

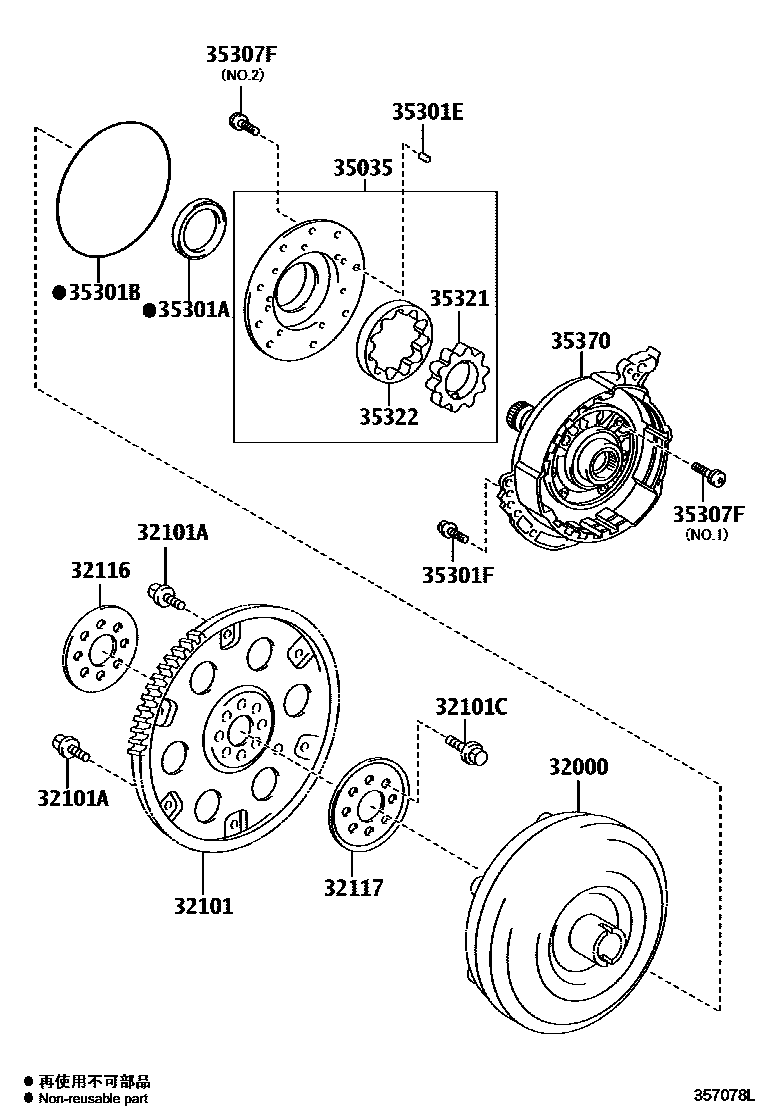

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-33132i201202-201710
sub32000-33160
main32000-33141i201110-201402
*285
sub32000-33142
main32000-33142i201403-201505
*285
sub32000-33143
main32000-33143i201506-201710
*285
main32000-73011i201110-201402
*284
sub32000-73012
main32000-73012i201403-201506
*284
sub32000-73013
main32000-73013i201507-201710
*284
sub32000-33143
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-48010i201202-201504
main32101-73010i201110-201605
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i201110-201605
*9-1.25PX12.4-7.3,BLACK
main90119-09025i201110-201605
*9-1.25PX12.4-8.4,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i201202-201504
*10-1.25PX18-13
main90105-12384i201110-201605
*12-1.25PX21-15
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i201110-201605
main32116-32020i201202-201504
32117SPACER, DRIVE PLATE, REAR
main32117-20060i201110-201605
main32117-32020i201202-201504
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-33031i201202-201504
main35035-33042i201110-201312
*285
main35035-33043i201312-201504
*285
main35035-73012i201110-201301
*284
sub35035-33042
main35035-73013i201301-201504
*284
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-43010i201110-201605
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-33010i201110-201605
35301EPIN, STRAIGHT (FOR FRONT OIL PUMP)
main90250-08040i201202-201504
main90250-08052i201110-201605
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main91551-80835i201110-201605
*8-1.25PX35-22
35307FBOLT (FOR STATOR SHAFT)
main90148-60064i201202-201504
NO.1
main90148-60065i201202-201504
NO.2
main90148-60067i201110-201605
NO.1
main90148-60068i201110-201605
NO.2
35321GEAR, FRONT OIL PUMP DRIVE
main35321-33111i201110-201312
T=11.567,MARK 1,*285
main35321-33111i201110-201301
T=11.567,MARK 1,*284
main35321-33111i201202-201504
T=11.567,MARK 1
main35321-33121i201202-201504
T=11.567,MARK 2
main35321-33121i201110-201301
T=11.567,MARK 2,*284
main35321-33121i201110-201312
T=11.567,MARK 2,*285
main35321-33131i201202-201504
T=11.567,MARK 3
main35321-33131i201110-201301
T=11.567,MARK 3,*284
main35321-33131i201110-201312
T=11.567,MARK 3,*285
main35321-33141i201110-201312
T=11.567,MARK 4,*285
main35321-33141i201202-201504
T=11.567,MARK 4
main35321-33141i201110-201301
T=11.567,MARK 4,*284
main35321-33151i201110-201301
T=11.567,MARK 5,*284
main35321-33151i201202-201504
T=11.567,MARK 5
main35321-33151i201110-201312
T=11.567,MARK 5,*285
main35321-73010i201504
T=11.567,MARK 1,*285,*284
main35321-73010i201312-201504
T=11.567,MARK 1,*285
main35321-73010i201301-201504
T=11.567,MARK 1,*284
main35321-73020i201312-201504
T=11.567,MARK 2,*285
main35321-73020i201301-201504
T=11.567,MARK 2,*284
main35321-73020i201504
T=11.567,MARK 2,*285,*284
main35321-73030i201312-201504
T=11.567,MARK 3,*285
main35321-73030i201301-201504
T=11.567,MARK 3,*284
main35321-73030i201504
T=11.567,MARK 3,*285,*284
main35321-73040i201312-201504
T=11.567,MARK 4,*285
main35321-73040i201301-201504
T=11.567,MARK 4,*284
main35321-73040i201504
T=11.567,MARK 4,*285,*284
main35321-73050i201301-201504
T=11.567,MARK 5,*284
main35321-73050i201312-201504
T=11.567,MARK 5,*285
main35321-73050i201504
T=11.567,MARK 5,*285,*284
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-33110i201110-201301
T=11.567,MARK 1,*284
main35322-33110i201110-201312
T=11.567,MARK 1,*285
main35322-33110i201202-201504
T=11.567,MARK 1
main35322-33120i201110-201312
T=11.567,MARK 2,*285
main35322-33120i201110-201301
T=11.567,MARK 2,*284
main35322-33120i201202-201504
T=11.567,MARK 2
main35322-33130i201110-201312
T=11.567,MARK 3,*285
main35322-33130i201202-201504
T=11.567,MARK 3
main35322-33130i201110-201301
T=11.567,MARK 3,*284
main35322-33140i201110-201301
T=11.567,MARK 4,*284
main35322-33140i201202-201504
T=11.567,MARK 4
main35322-33140i201110-201312
T=11.567,MARK 4,*285
main35322-33150i201202-201504
T=11.567,MARK 5
main35322-33150i201110-201312
T=11.567,MARK 5,*285
main35322-33150i201110-201301
T=11.567,MARK 5,*284
main35322-73010i201301-201504
T=11.567,MARK 1,*284
main35322-73010i201312-201504
T=11.567,MARK 1,*285
main35322-73010i201504
T=11.567,MARK 1,*285,*284
main35322-73020i201504
T=11.567,MARK 2,*285,*284
main35322-73020i201312-201504
T=11.567,MARK 2,*285
main35322-73020i201301-201504
T=11.567,MARK 2,*284
main35322-73030i201504
T=11.567,MARK 3,*285,*284
main35322-73030i201301-201504
T=11.567,MARK 3,*284
main35322-73030i201312-201504
T=11.567,MARK 3,*285
main35322-73040i201312-201504
T=11.567,MARK 4,*285
main35322-73040i201301-201504
T=11.567,MARK 4,*284
main35322-73040i201504
T=11.567,MARK 4,*285,*284
main35322-73050i201301-201504
T=11.567,MARK 5,*284
main35322-73050i201504
T=11.567,MARK 5,*285,*284
main35322-73050i201312-201504
T=11.567,MARK 5,*285
35370SHAFT ASSY, STATOR
main35370-33031i201202-201504
main35370-33042i201110-201312
*285
main35370-33043i201312-201504
*285
main35370-73012i201110-201301
*284
sub35370-33042
main35370-73013i201301-201504
*284

15 parts on this diagram · 1 diagram in section
