EPC Data

CRANKSHAFT & PISTON

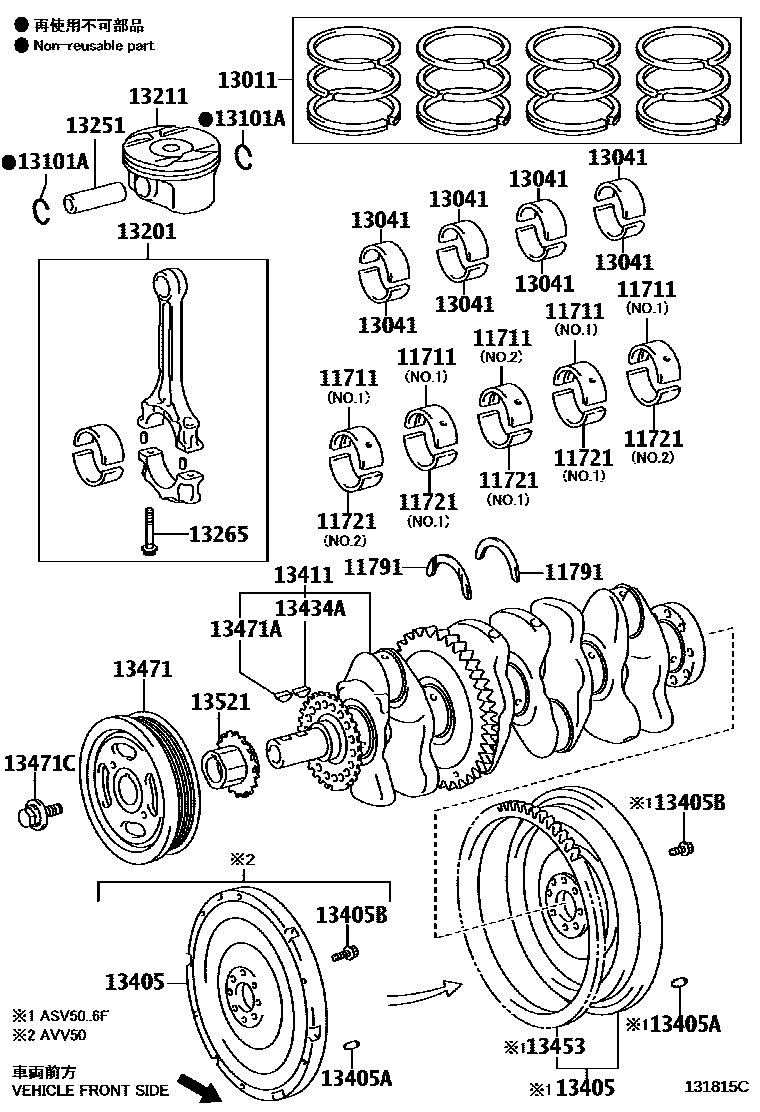

Parts diagram
11711BEARING, CRANKSHAFT
main11071-31031-01i201202-201502
MARK1,NO.2,REFER R/M
sub11071-31060
main11071-31031-02i201202-201502
MARK2,NO.2,REFER R/M
sub11071-31060
main11071-31031-03i201202-201502
MARK3,NO.2,REFER R/M
sub11071-31060
main11071-31031-04i201202-201502
MARK4,NO.2,REFER R/M
sub11071-31060
main11071-31031-05i201202-201502
MARK5,NO.2,REFER R/M
sub11071-31060
main11071-31060-01i201503-201504
MARK 1,NO.2,REFER R/M
sub11071-31060
main11071-31060-02i201503-201504
MARK 2,NO.2,REFER R/M
sub11071-31060
main11071-31060-03i201503-201504
MARK 3,NO.2,REFER R/M
sub11071-31060
main11071-31060-04i201503-201504
MARK 4,NO.2,REFER R/M
sub11071-31060
main11071-31060-05i201503-201504
MARK 5,NO.2,REFER R/M
sub11071-31060
main11701-31090-01i201202-201502
MARK 1,NO.1,REFER R/M
sub11701-31100
main11701-31090-02i201202-201502
MARK 2,NO.1,REFER R/M
sub11701-31100
main11701-31090-03i201202-201502
MARK 3,NO.1,REFER R/M
sub11701-31100
main11701-31090-04i201202-201502
MARK 4,NO.1,REFER R/M
sub11701-31100
main11701-31090-05i201202-201502
MARK 5,NO.1,REFER R/M
sub11701-31100
main11701-31100-01i201503-201504
MARK 1,NO.1,REFER R/M
sub11701-31100
main11701-31100-02i201503-201504
MARK 2,NO.1,REFER R/M
sub11701-31100
main11701-31100-03i201503-201504
MARK 3,NO.1,REFER R/M
sub11701-31100
main11701-31100-04i201503-201504
MARK 4,NO.1,REFER R/M
sub11701-31100
main11701-31100-05i201503-201504
MARK 5,NO.1,REFER R/M
sub11701-31100
main11711-36020-01i201201-201202
MARK 1,*107,NO.1,REFER R/M
main11711-36020-01i201110-201205
MARK 1,NO.1,2 *107REFER R/M
main11711-36020-02i201201-201202
MARK 2,*107,NO.1,REFER R/M
main11711-36020-02i201110-201205
MARK 2,NO.1,2 *107REFER R/M
main11711-36020-03i201201-201202
MARK 3,*107,NO.1,REFER R/M
main11711-36020-03i201110-201205
MARK 3,NO.1,2 *107REFER R/M
main11711-36020-04i201201-201202
MARK 4,*107,NO.1,REFER R/M
main11711-36020-04i201110-201205
MARK 4,NO.1,2 *107REFER R/M
main11711-36030-01i201201-201202
MARK 1,*107,NO.2,REFER R/M
main11711-36030-02i201201-201202
MARK 2,*107,NO.2,REFER R/M
main11711-36030-03i201201-201202
MARK 3,*107,NO.2,REFER R/M
main11711-36030-04i201201-201202
MARK 4,*107,NO.2,REFER R/M
main11711-36040-01i201212-201504
MARK 1,*286,NO.2,REFER R/M
main11711-36040-01i201208-201501
MARK 1,*107,NO.2,REFER R/M
main11711-36040-01i201504
MARK 1,NO.2:REFER ILLUST.
main11711-36040-02i201504
MARK 2,NO.2:REFER ILLUST.
main11711-36040-02i201208-201501
MARK 2,*107,NO.2,REFER R/M
main11711-36040-02i201212-201504
MARK 2,*286,NO.2,REFER R/M
main11711-36040-03i201212-201504
MARK 3,*286,NO.2,REFER R/M
main11711-36040-03i201504
MARK 3,NO.2:REFER ILLUST.
main11711-36040-03i201208-201501
MARK 3,*107,NO.2,REFER R/M
main11711-36040-04i201208-201501
MARK 4,*107,NO.2,REFER R/M
main11711-36040-04i201212-201504
MARK 4,*286,NO.2,REFER R/M
main11711-36040-04i201504
MARK 4,NO.2:REFER ILLUST.
main11711-36050-01i201212-201504
MARK 1,*286,NO.1,REFER R/M
main11711-36050-01i201212-201504
MARK 1,NO.1,2 *286REFER R/M
main11711-36050-01i201205-201504
MARK 1,NO.1,2 *107REFER R/M
main11711-36050-01i201202-201501
MARK 1,*107,NO.1,REFER R/M
main11711-36050-01i201504
MARK 1,NO.1:REFER ILLUST.
main11711-36050-01i201504-201605
MARK 1,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11711-36050-02i201212-201504
MARK 2,NO.1,2 *286REFER R/M
main11711-36050-02i201212-201504
MARK 2,*286,NO.1,REFER R/M
main11711-36050-02i201205-201504
MARK 2,NO.1,2 *107REFER R/M
main11711-36050-02i201504
MARK 2,NO.1:REFER ILLUST.
main11711-36050-02i201202-201501
MARK 2,*107,NO.1,REFER R/M
main11711-36050-02i201504-201605
MARK 2,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11711-36050-03i201205-201504
MARK 3,NO.1,2 *107REFER R/M
main11711-36050-03i201202-201501
MARK 3,*107,NO.1,REFER R/M
main11711-36050-03i201212-201504
MARK 3,*286,NO.1,REFER R/M
main11711-36050-03i201212-201504
MARK 3,NO.1,2 *286REFER R/M
main11711-36050-03i201504-201605
MARK 3,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11711-36050-03i201504
MARK 3,NO.1:REFER ILLUST.
main11711-36050-04i201202-201501
MARK 4,*107,NO.1,REFER R/M
main11711-36050-04i201212-201504
MARK 4,NO.1,2 *286REFER R/M
main11711-36050-04i201504-201605
MARK 4,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11711-36050-04i201212-201504
MARK 4,*286,NO.1,REFER R/M
main11711-36050-04i201205-201504
MARK 4,NO.1,2 *107REFER R/M
main11711-36050-04i201504
MARK 4,NO.1:REFER ILLUST.
main11711-36060-01i201202-201208
MARK 1,*107,NO.2,REFER R/M
sub11711-36040
main11711-36060-02i201202-201208
MARK 2,*107,NO.2,REFER R/M
sub11711-36040
main11711-36060-03i201202-201208
MARK 3,*107,NO.2,REFER R/M
sub11711-36040
main11711-36060-04i201202-201208
MARK 4,*107,NO.2,REFER R/M
sub11711-36040
11721BEARING, CRANKSHAFT, NO.2
main11721-36020-01i201110-201205
MARK 1,NO.1,2 *107REFER R/M
main11721-36020-01i201201-201202
MARK 1,*107,NO.1,REFER R/M
main11721-36020-02i201201-201202
MARK 2,*107,NO.1,REFER R/M
main11721-36020-02i201110-201205
MARK 2,NO.1,2 *107REFER R/M
main11721-36020-03i201110-201205
MARK 3,NO.1,2 *107REFER R/M
main11721-36020-03i201201-201202
MARK 3,*107,NO.1,REFER R/M
main11721-36020-04i201201-201202
MARK 4,*107,NO.1,REFER R/M
main11721-36020-04i201110-201205
MARK 4,NO.1,2 *107REFER R/M
main11721-36030-01i201201-201202
MARK 1,*107,NO.2,REFER R/M
main11721-36030-02i201201-201202
MARK 2,*107,NO.2,REFER R/M
main11721-36030-03i201201-201202
MARK 3,*107,NO.2,REFER R/M
main11721-36030-04i201201-201202
MARK 4,*107,NO.2,REFER R/M
main11721-36040-01i201208-201501
MARK 1,*107,NO.2,REFER R/M
main11721-36040-01i201504
MARK 1,NO.2:REFER ILLUST.
main11721-36040-01i201212-201504
MARK 1,*286,NO.2,REFER R/M
main11721-36040-02i201208-201501
MARK 2,*107,NO.2,REFER R/M
main11721-36040-02i201212-201504
MARK 2,*286,NO.2,REFER R/M
main11721-36040-02i201504
MARK 2,NO.2:REFER ILLUST.
main11721-36040-03i201212-201504
MARK 3,*286,NO.2,REFER R/M
main11721-36040-03i201208-201501
MARK 3,*107,NO.2,REFER R/M
main11721-36040-03i201504
MARK 3,NO.2:REFER ILLUST.
main11721-36040-04i201504
MARK 4,NO.2:REFER ILLUST.
main11721-36040-04i201208-201501
MARK 4,*107,NO.2,REFER R/M
main11721-36040-04i201212-201504
MARK 4,*286,NO.2,REFER R/M
main11721-36050-01i201212-201504
MARK 1,NO.1,2 *286REFER R/M
main11721-36050-01i201205-201504
MARK 1,NO.1,2 *107REFER R/M
main11721-36050-01i201212-201504
MARK 1,*286,NO.1,REFER R/M
main11721-36050-01i201202-201501
MARK 1,*107,NO.1,REFER R/M
main11721-36050-01i201504-201605
MARK 1,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11721-36050-01i201504
MARK 1,NO.1:REFER ILLUST.
main11721-36050-02i201205-201504
MARK 2,NO.1,2 *107REFER R/M
main11721-36050-02i201504
MARK 2,NO.1:REFER ILLUST.
main11721-36050-02i201212-201504
MARK 2,NO.1,2 *286REFER R/M
main11721-36050-02i201504-201605
MARK 2,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11721-36050-02i201212-201504
MARK 2,*286,NO.1,REFER R/M
main11721-36050-02i201202-201501
MARK 2,*107,NO.1,REFER R/M
main11721-36050-03i201205-201504
MARK 3,NO.1,2 *107REFER R/M
main11721-36050-03i201202-201501
MARK 3,*107,NO.1,REFER R/M
main11721-36050-03i201212-201504
MARK 3,*286,NO.1,REFER R/M
main11721-36050-03i201212-201504
MARK 3,NO.1,2 *286REFER R/M
main11721-36050-03i201504-201605
MARK 3,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11721-36050-03i201504
MARK 3,NO.1:REFER ILLUST.
main11721-36050-04i201212-201504
MARK 4,NO.1,2 *286REFER R/M
main11721-36050-04i201504
MARK 4,NO.1:REFER ILLUST.
main11721-36050-04i201205-201504
MARK 4,NO.1,2 *107REFER R/M
main11721-36050-04i201212-201504
MARK 4,*286,NO.1,REFER R/M
main11721-36050-04i201504-201605
MARK 4,NO.1,2 *286REFER R/M,NO.1,2 *107REFER R/M
main11721-36050-04i201202-201501
MARK 4,*107,NO.1,REFER R/M
main11721-36060-01i201202-201208
MARK 1,*107,NO.2,REFER R/M
sub11721-36040
main11721-36060-02i201202-201208
MARK 2,*107,NO.2,REFER R/M
sub11721-36040
main11721-36060-03i201202-201208
MARK 3,*107,NO.2,REFER R/M
sub11721-36040
main11721-36060-04i201202-201208
MARK 4,*107,NO.2,REFER R/M
sub11721-36040
11791WASHER, CRANKSHAFT THRUST, UPPER
main11791-36010i201110-201504
STD,*107
main11791-36010i201212-201504
STD,*286
main11791-36010i201504-201605
STD,*107,*286
main11791-36010i201504
STD
main11791-36020i201408-201501
STD,*107
13011RING SET, PISTON
main13011-31150i201202-201411
STD
sub13011-31151
main13011-31151i201412-201504
STD
main13011-36030i201110-201212
STD,*107
sub13011-36070
main13011-36070i201212-201401
STD,*107
sub13011-36071
main13011-36070i201303-201402
STD,*286
sub13011-36071
main13011-36071i201403-201504
STD,*286
main13011-36071i201402-201504
STD,PNC 13211=MARK 36032
main13011-36120i201407-201504
STD,PNC 13211=MARK 36090
sub13011-36170
13041BEARING, CONNECTING ROD
main13041-31070-01i201202-201502
MARK 1
sub13041-31100
main13041-31070-02i201202-201502
MARK 2
sub13041-31100
main13041-31070-03i201202-201502
MARK 3
sub13041-31100
main13041-31070-04i201202-201502
MARK 4
sub13041-31100
main13041-31100-01i201503-201506
MARK 1
main13041-31100-02i201503-201506
MARK 2
main13041-31100-03i201503-201506
MARK 3
main13041-31100-04i201503-201506
MARK 4
main13041-31110-01i201507
MARK 1
main13041-31110-02i201507
MARK 2
main13041-31110-03i201507
MARK 3
main13041-31110-04i201507
MARK 4
main13281-36020-01i201110-201312
MARK 1,*107:REFER R/M
sub13281-36021
main13281-36020-01i201212-201312
MARK 1,*286:REFER R/M
sub13281-36021
main13281-36020-02i201110-201312
MARK 2,*107:REFER R/M
sub13281-36021
main13281-36020-02i201212-201312
MARK 2,*286:REFER R/M
sub13281-36021
main13281-36020-03i201110-201312
MARK 3,*107:REFER R/M
sub13281-36021
main13281-36020-03i201212-201312
MARK 3,*286:REFER R/M
sub13281-36021
main13281-36021-01i201401-201504
MARK 1,*286:REFER R/M
main13281-36021-01i201401-201504
MARK 1,*107:REFER R/M
main13281-36021-01i201504-201605
MARK 1,*286:REFER R/M,*107:REFER R/M
main13281-36021-02i201401-201504
MARK 2,*107:REFER R/M
main13281-36021-02i201401-201504
MARK 2,*286:REFER R/M
main13281-36021-02i201504-201605
MARK 2,*286:REFER R/M,*107:REFER R/M
main13281-36021-03i201401-201504
MARK 3,*107:REFER R/M
main13281-36021-03i201401-201504
MARK 3,*286:REFER R/M
main13281-36021-03i201504-201605
MARK 3,*286:REFER R/M,*107:REFER R/M
13101PISTON SUB-ASSY, W/PIN
main13101-31092-A0i201202-201504
STD,MARK A,REFER REPAIR MANUAL
sub13101-31092
main13101-31092-B0i201202-201504
STD,MARK B,REFER REPAIR MANUAL
sub13101-31092
main13101-31092-C0i201202-201504
STD,MARK C,REFER REPAIR MANUAL
sub13101-31092
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-22025i201110-201504
*107
main90520-22025i201504-201605
*107,*286
main90520-22025i201212-201504
*286
main90520-22025i201202-201504
13201ROD SUB-ASSY, CONNECTING
main13201-39135-A0i201202-201503
MARK A
sub13201-39135
sub13201-39137
main13201-39135-B0i201202-201503
MARK B
sub13201-39135
sub13201-39137
main13201-39135-C0i201202-201503
MARK C
sub13201-39135
sub13201-39137
main13201-39137-A0i201503-201507
MARK A
main13201-39137-B0i201503-201507
MARK B
main13201-39137-C0i201503-201507
MARK C
main13201-39225-A0i201110-201401
MARK A,*107:REFER R/M
sub13201-39226
main13201-39225-A0i201212-201401
MARK A,*286:REFER R/M
sub13201-39226
main13201-39225-B0i201212-201401
MARK B,*286:REFER R/M
sub13201-39226
main13201-39225-B0i201110-201401
MARK B,*107:REFER R/M
sub13201-39226
main13201-39225-C0i201110-201401
MARK C,*107:REFER R/M
sub13201-39226
main13201-39225-C0i201212-201401
MARK C,*286:REFER R/M
sub13201-39226
main13201-39226-A0i201401-201605
MARK A,*286:REFER R/M
main13201-39226-A0i201401-201504
MARK A,*107:REFER R/M
main13201-39226-A0i201504
MARK A,*107,REFER R/M
main13201-39226-B0i201504
MARK B,*107,REFER R/M
main13201-39226-B0i201401-201504
MARK B,*107:REFER R/M
main13201-39226-B0i201401-201605
MARK B,*286:REFER R/M
main13201-39226-C0i201401-201504
MARK C,*107:REFER R/M
main13201-39226-C0i201401-201605
MARK C,*286:REFER R/M
main13201-39226-C0i201504
MARK C,*107,REFER R/M
main13201-39305-A0i201507
MARK A
main13201-39305-B0i201507
MARK B
main13201-39305-C0i201507
MARK C
13211PISTON
main13211-36032-A0i201407-201504
MARK A,MARK 36032,*RRM
main13211-36032-A0i201110-201407
MARK A,*107:REFER R/M
main13211-36032-A0i201212-201504
MARK A,*286:REFER R/M
main13211-36032-B0i201407-201504
MARK B,MARK 36032,*RRM
main13211-36032-B0i201212-201504
MARK B,*286:REFER R/M
main13211-36032-B0i201110-201407
MARK B,*107:REFER R/M
main13211-36032-C0i201212-201504
MARK C,*286:REFER R/M
main13211-36032-C0i201110-201407
MARK C,*107:REFER R/M
main13211-36032-C0i201407-201504
MARK C,MARK 36032,*RRM
main13211-36060-A0i201201-201407
MARK A,*107:REFER R/M
main13211-36060-A0i201504
MARK A,REFER REPAIR MANUAL
main13211-36060-A0i201212-201504
MARK A,*286:REFER R/M
main13211-36060-B0i201212-201504
MARK B,*286:REFER R/M
main13211-36060-B0i201201-201407
MARK B,*107:REFER R/M
main13211-36060-B0i201504
MARK B,REFER REPAIR MANUAL
main13211-36060-C0i201504
MARK C,REFER REPAIR MANUAL
main13211-36060-C0i201212-201504
MARK C,*286:REFER R/M
main13211-36060-C0i201201-201407
MARK C,*107:REFER R/M
main13211-36090-A0i201407-201504
MARK A,MARK 36090,*RRM
main13211-36090-B0i201407-201504
MARK B,MARK 36090,*RRM
main13211-36090-C0i201407-201504
MARK C,MARK 36090,*RRM
main13211-36100-A0i201407-201501
MARK A,MARK 36100,*RRM
main13211-36100-B0i201407-201501
MARK B,MARK 36100,*RRM
main13211-36100-C0i201407-201501
MARK C,MARK 36100,*RRM
13251PIN, PISTON
main13251-28020-A0i201504
MARK A,REFER REPAIR MANUAL
main13251-28020-A0i201110-201504
MARK A,*107:REFER R/M
main13251-28020-A0i201212-201504
MARK A,*286:REFER R/M
main13251-28020-A0i201504-201605
MARK A,*286:REFER R/M,*107:REFER R/M
main13251-28020-B0i201504
MARK B,REFER REPAIR MANUAL
main13251-28020-B0i201212-201504
MARK B,*286:REFER R/M
main13251-28020-B0i201110-201504
MARK B,*107:REFER R/M
main13251-28020-B0i201504-201605
MARK B,*286:REFER R/M,*107:REFER R/M
main13251-28020-C0i201110-201504
MARK C,*107:REFER R/M
main13251-28020-C0i201504
MARK C,REFER REPAIR MANUAL
main13251-28020-C0i201212-201504
MARK C,*286:REFER R/M
main13251-28020-C0i201504-201605
MARK C,*286:REFER R/M,*107:REFER R/M
13265BOLT, CONNECTING ROD
main13265-28010i201202-201504
sub13265-28020
main13265-31020i201110-201504
*107
main13265-31020i201212-201504
*286
main13265-31020i201504-201605
*107,*286
13405FLYWHEEL SUB-ASSY
main13405-28020i201110-201211
*107
main13451-36040i201201-201501
*107
main13451-36040i201212-201504
*286
main13451-36040i201504
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-08054i201110-201211
L=23,OD=8,*107
main90250-08120i201504
L=18,OD=8
main90250-08120i201201-201501
L=18,OD=8,*107
main90250-08120i201212-201504
L=18,OD=8,*286
13405BBOLT, FLYWHEEL SETTING
main90105-12322i201110-201211
*107
main90105-12384i201212-201504
*286
main90105-12384i201504
main90105-12384i201201-201501
*107
13411CRANKSHAFT
main13401-31040i201202-201409
sub13401-31041
main13401-31041i201410-201504
sub13401-31021
main13401-36010i201110-201202
*107
sub13401-36011
main13401-36011i201212-201504
*286
main13401-36011i201202-201605
*107
main13401-36011i201210-201504
13434AKEY(FOR OIL PUMP DRIVE SPLINE)
main95161-30516i201504-201605
*107,*286
main95161-30516i201110-201504
*107
main95161-30516i201212-201504
*286
13453GEAR, FLYWHEEL RING
main13453-74011i201110-201211
*107
13471PULLEY, CRANKSHAFT
main13470-31030i201202-201504
main13470-36010i201212-201504
*286
main13470-36010i201110-201504
*107
main13470-36010i201504-201605
*107,*286
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main95161-30516i201110-201504
*107
main95161-30516i201212-201504
*286
main95161-30516i201504-201605
*107,*286
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-16004i201202-201412
main90119-16020i201110-201504
*107
main90119-16020i201212-201504
*286
main90119-16020i201501-201504
main90119-16020i201504-201605
*107,*286
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-31041i201202-201504
main13521-36010i201110-201504
*107
main13521-36010i201212-201504
*286
main13521-36010i201504-201605
*107,*286

21 parts on this diagram · 2 diagrams in section

CRANKSHAFT & PISTON — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
