REAR BUMPER & BUMPER STAY

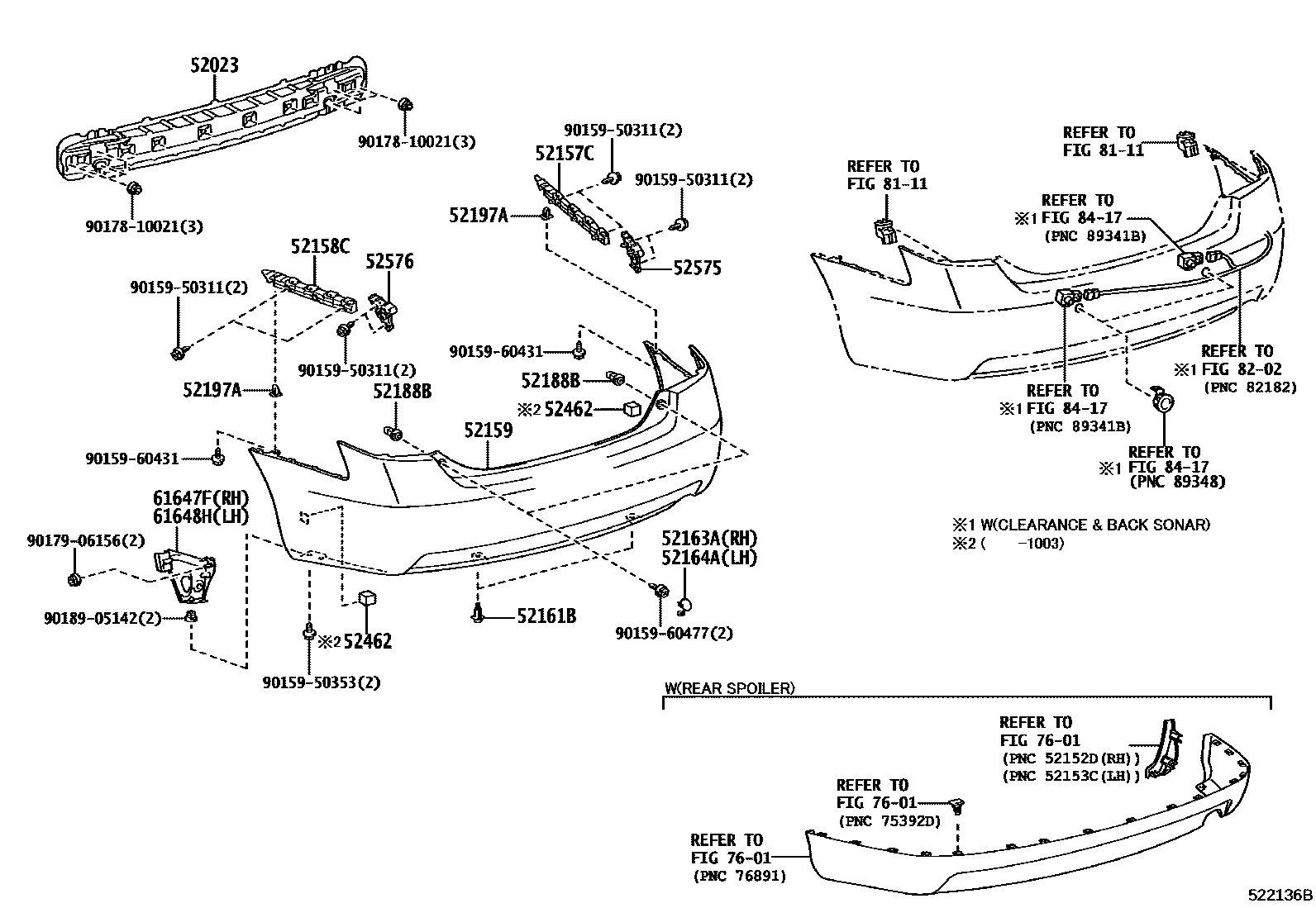

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-06060i200606-200908
52157CSUPPORT, REAR BUMPER SIDE, NO.2 RH
main52157-06030i200606-200908
52158CSUPPORT, REAR BUMPER SIDE, NO.2 LH
main52158-06030i200606-200908
52159COVER, REAR BUMPER
main52159-06931i200606-201110
PAINT REQ.
main52159-06933i¥55,100200908-201110
PAINT REQ.,BACK MONITOR-WITH
main52159-06933i¥55,100200610-201110
PAINT REQ.
main52159-06934i200610-201110
AURION TRD PACKAGE
main52159-06934i200610-201110
PAINT REQ.
main52159-06934i200908-201110
AURION TRD PACKAGE&BACK MONITOR-WITH
main52159-06934i200908-201110
PAINT REQ.,AURION SPORTS PACKAGE
main52159-06935i200610-201110
PAINT REQ.
main52159-06936i200908-201110
PAINT REQ.,LIMITED&BACK MONITOR-WITH
main52159-06936i200610-201110
PAINT REQ.
main52159-06936i200908-201110
PAINT REQ.,BACK MONITOR-WITH
main52159-06937i200610-201110
AURION TRD PACKAGE
main52159-06937i200610-201110
PAINT REQ.
main52159-06937i200908-201110
AURION TRD PACKAGE&BACK MONITOR-WITH
main52159-06957i200906-201110
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-16010i¥120200606-200908
sub52161-0K040¥120
52163APLATE, REAR BUMPER, RH
main52163-06907i200606-200908
52164APLATE, REAR BUMPER, LH
main52164-06907i200606-200908
52188BSPACER, REAR BUMPER MOUNTING
main52188-33030i¥260200606-200908
52197ABRACKET, REAR BUMPER SEAL, RH
main52197-22020i¥220200606-200908
52462PAD, REAR BUMPER, RH
main52462-06030i200606-201002
main52462-06031i201002-201003
sub52462-33010¥520
52575RETAINER, REAR BUMPER SIDE, RH
main52575-06050i200606-200906
main52575-06060i200610-200908
AURION TRD PACKAGE
main52575-06060i200908
AURION TRD PACKAGE&BACK MONITOR-WITH
52576RETAINER, REAR BUMPER SIDE, LH
main52576-06050i200606-200906
main52576-06060i200610-200908
AURION TRD PACKAGE
main52576-06060i200908
AURION TRD PACKAGE&BACK MONITOR-WITH
61647FREINFORCEMENT, WHEEL HOUSE, RH
main61647-06030i200606-200906
sub61647-33040¥1,460
main61647-06080i200610-200908
AURION TRD PACKAGE
main61647-06080i200908
AURION TRD PACKAGE&BACK MONITOR-WITH
61648HREINFORCEMENT, WHEEL HOUSE, LH
main61648-06030i200606-200906
sub61648-33040¥1,460
main61648-06080i200610-200908
AURION TRD PACKAGE
main61648-06080i200908
AURION TRD PACKAGE&BACK MONITOR-WITH
7601
8111
8202
8417
9015950311
main90159-50311¥70
9015950353
main90159-50353¥60
9015960431
main90159-60431¥70
9015960477
main90159-60477¥70
9017810021
main90178-10021¥100
9017906156
main90179-06156¥140
9018905142
main90189-05142¥70

25 parts on this diagram · 2 diagrams in section
