LUGGAGE COMPARTMENT DOOR & LOCK

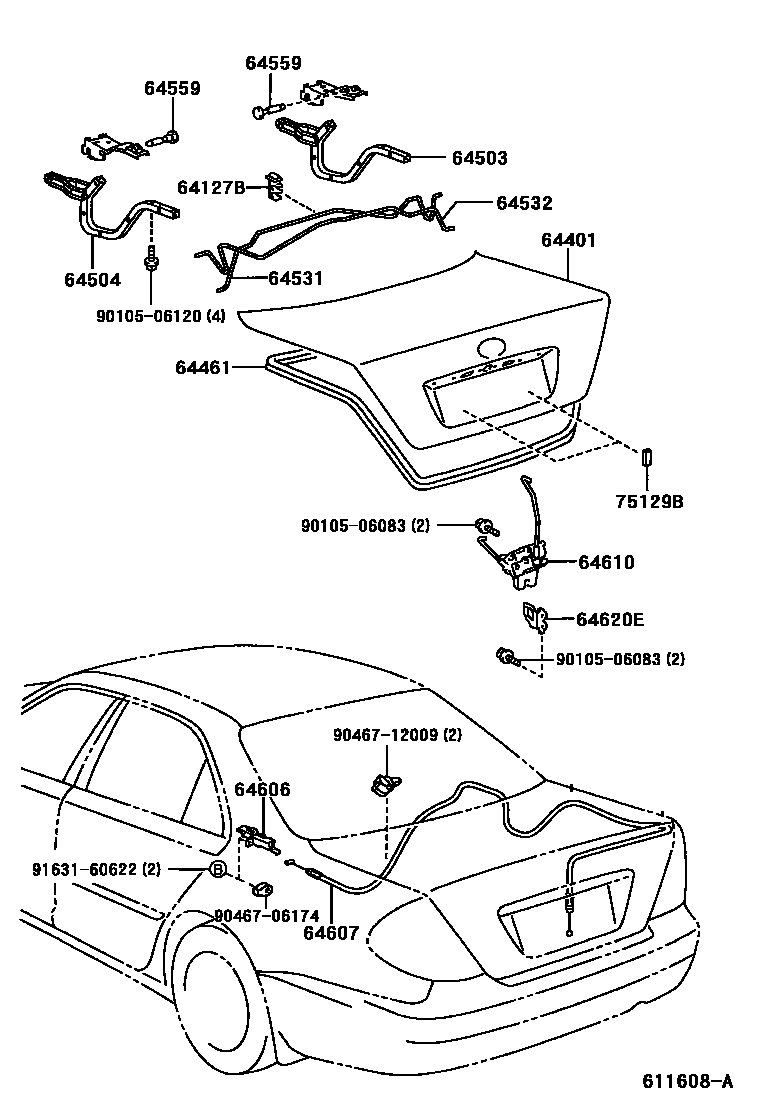

Parts diagram
64127BSUPPORT, LUGGAGE COMPARTMENT DOOR TORSION BAR
main64127-33041i200208-200408
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-06170i200208-200408
main64401-06180i200208-200408
W(REAR SPOILER)
main64401-06230i200408-200606
main64401-06240i200408-200606
W(REAR SPOILER)
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-YC020i200208-200601
64503ARM SUB-ASSY, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64503-YC010i200208-200606
64504ARM SUB-ASSY, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64503-YC010i200208-200606
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-33170i200208-200408
W(REAR SPOILER)
main64531-33170i200408-200606
W(REAR SPOILER),(J)
main64531-33180i200208-200408
main64531-33180i200408-200606
(J)
main64531-YC050i200408-200606
(L)
main64531-YC060i200408-200606
W(REAR SPOILER),(L)
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-33170i200208-200408
W(REAR SPOILER)
main64532-33170i200408-200606
W(REAR SPOILER),(J)
main64532-33180i200208-200408
main64532-33180i200408-200606
(J)
main64532-YC050i200408-200606
(L)
main64532-YC060i200408-200606
W(REAR SPOILER),(L)
64559PIN, LUGGAGE DOOR HINGE
main64559-32020i200208-200606
64606LEVER SUB-ASSY, LUGGAGE DOOR LOCK OPEN
main64606-YC010i200208-200408
main64606-YC020i200208-200601
64607CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
main64607-06050i200208-200601
64610LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64600-33090i200208-200212
W(KEY LESS ENTRY)
main64600-33091i200212-200601
W(KEY LESS ENTRY)
main64610-33070i200208-200212
main64610-33071i200212-200408
64620ESTRIKER ASSY, LUGGAGE COMPARTMENT DOOR
main64621-53010i200208-200601
75129BCUSHION, REAR LICENCE PLATE
main75129-YC010i200208-200601
9010506083
9010506120
9046706174
9046712009
9163160622

18 parts on this diagram · 2 diagrams in section
