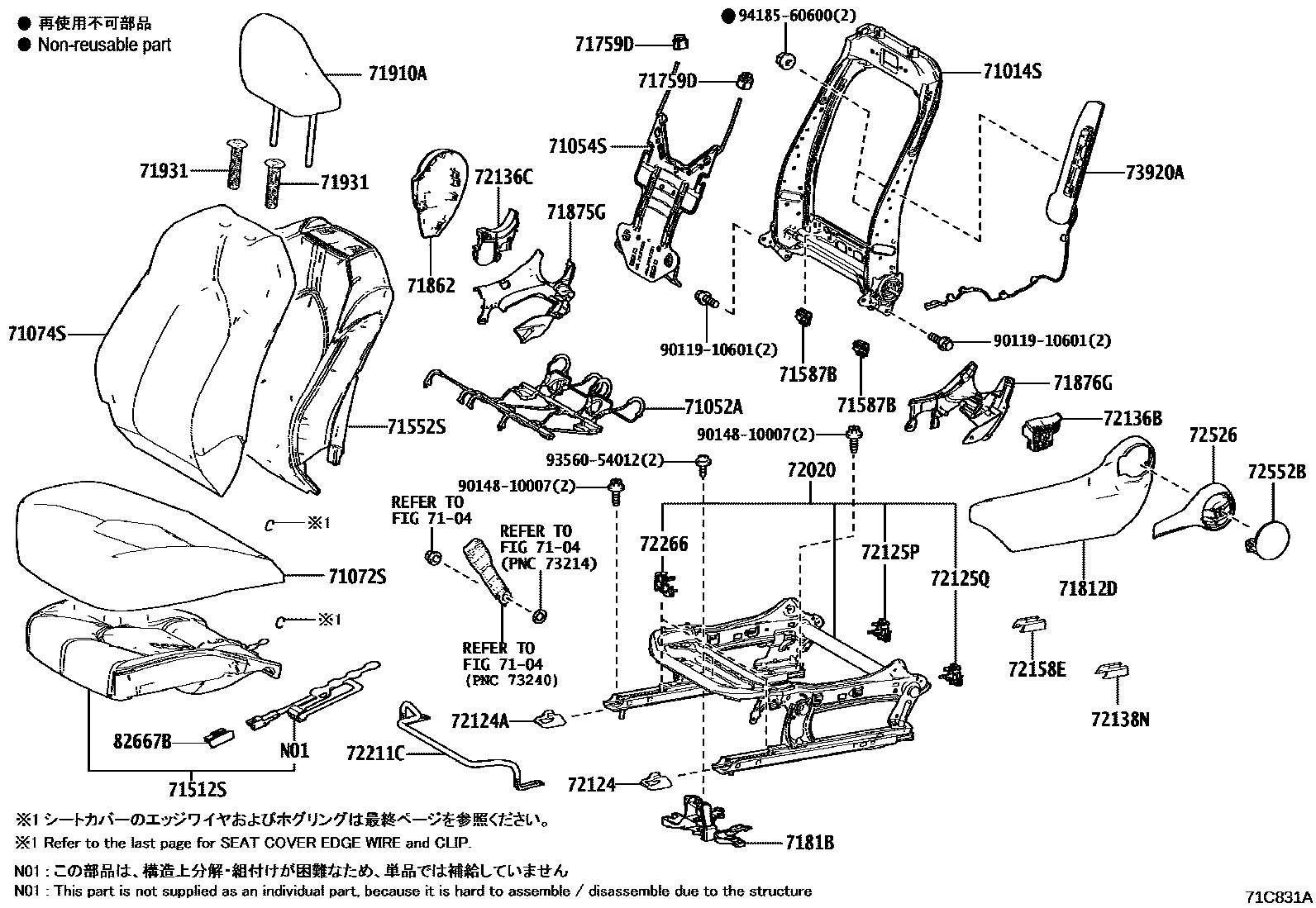

FRONT SEAT & SEAT TRACK

71014SFRAME SUB-ASSY, FRONT SEATBACK, LH
GLE&MOON ROOF-WITH(TILT & SLIDE)
ATARA SL
TW HV Q&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE)
7104
71052ASPRING SUB-ASSY, FRONT SEAT CUSHION, LH
71054SSPRING SUB-ASSY, FRONT SEATBACK, LH
71072SCOVER, FRONT SEAT CUSHION, LH(FOR SEPARATE TYPE)
NEUTRAL BEIGE,TRIM4#
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
LIMITED&MOON ROOF-WITH(TILT & SLIDE),BLACK,TRIM2#
FROMAGE,TRIM4#
GRAY,TRIM1#
2AR G PACKAGE(TAIWAN SPEC),BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
NEUTRAL BEIGE,TRIM4#
GLE,NEUTRAL WARM GRAY,TRIM1#
GLE,NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
GLE,BLACK,TRIM2#
GLE,BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
NEUTRAL BEIGE,TRIM4#
NEUTRAL WARM GRAY,TRIM1#
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
ATARA SL,BLACK,TRIM2#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),FROMAGE,TRIM4#
ATARA SL,BLACK,TRIM2#
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
GRAY,TRIM1#
GRAY,TRIM1#
GRAY,TRIM1#
CONVENIENT PACKAGE,FROMAGE,TRIM40
LIMITED&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:4WAY-POWER,GRAY,TRIM1#
TW 2.0 G&FRONT SEAT ADJUSTER-*DRP:4WAY-POWER,BLACK,TRIM2#
OCHER/DARK GRAY,TRIM41
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),GRAY,TRIM1#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,FROMAGE,TRIM4#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,GRAY,TRIM1#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,BLACK,TRIM2#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,OCHER/DARK GRAY,TRIM41
ATARA SL,BLACK,TRIM2#
71074SCOVER, FRONT SEATBACK, LH(FOR SEPARATE TYPE)
NEUTRAL BEIGE,TRIM4#
NEUTRAL WARM GRAY,TRIM1#
NEUTRAL WARM GRAY,TRIM1#
NEUTRAL WARM GRAY,TRIM1#
MOON ROOF-WITHOUT,BLACK,TRIM2#
MOON ROOF-WITHOUT,BLACK,TRIM2#
MOON ROOF-WITHOUT,BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
ATARA SL,BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
GRAY,TRIM1#
GRAY,TRIM1#
GRAY,TRIM1#
NEUTRAL BEIGE,TRIM4#
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
LIMITED&MOON ROOF-WITH(TILT & SLIDE),BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
FROMAGE,TRIM4#
LIMITED&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:4WAY-POWER,GRAY,TRIM1#
TW 2.0 G&FRONT SEAT ADJUSTER-*DRP:4WAY-POWER,BLACK,TRIM2#
OCHER/DARK GRAY,TRIM41
GRAY,TRIM1#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL BEIGE,TRIM4#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),BLACK,TRIM2#
HV Q PACKAGE(TAIWAN SPEC),BLACK,TRIM2#
HV Q PACKAGE(TAIWAN SPEC),NEUTRAL BEIGE,TRIM4#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
LE PACKAGE(KOREA SPEC),BLACK,TRIM2#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,FROMAGE,TRIM40
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,GRAY,TRIM1#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,BLACK,TRIM2#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,OCHER/DARK GRAY,TRIM41
ATARA SL,BLACK,TRIM2#
71512SPAD, FRONT SEAT CUSHION, LH (FOR SEPARATE TYPE)
TW HV Q&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY
71552SPAD, FRONT SEATBACK, LH(FOR SEPARATE TYPE)
MOON ROOF-WITHOUT
TW HV Q&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY
71587PROTECTOR, FRONT SEATBACK EDGE
71587BPROTECTOR, FRONT SEATBACK EDGE
71759DHOOK, FRONT SEATBACK, NO.2
TW HV Q&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY
LIMITED&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:4WAY-POWER
71812DSHIELD, FRONT SEAT CUSHION, LH
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
NEUTRAL BEIGE,TRIM4#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#,3#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
MOON ROOF-WITHOUT,NEUTRAL WARM GRAY,TRIM1#
MOON ROOF-WITHOUT,BLACK,TRIM2#
GLE,NEUTRAL BEIGE,TRIM4#
7181BHOLDER, FRONT SEAT CUSHION WIRE HARNESS, LH
71862SHIELD, FRONT SEAT CUSHION, INNER LH
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#,3#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
71875GCOVER, RECLINING ADJUSTER INSIDE, RH (FOR LH SEAT)
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#,3#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#,3#
71876GCOVER, RECLINING ADJUSTER INSIDE, LH (FOR LH SEAT)
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#,3#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#,3#
71910AHEADREST ASSY, FRONT SEAT
NEUTRAL WARM GRAY,TRIM1#
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM2#
BLACK,TRIM4#
NEUTRAL BEIGE,TRIM4#
BLACK,TRIM2#
BLACK,TRIM2#
SENSUAL RED,TRIM3#
NEUTRAL BEIGE,TRIM4#
GRAY,TRIM1#
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#
LIMITED&MOON ROOF-WITH(TILT & SLIDE),BLACK,TRIM2#
LIMITED&EXCLUSIVE PACKAGE&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:8WAY-POWER & *DRS:MEMORY,BLACK,TRIM2#
FROMAGE,TRIM4#
SENSUAL RED,TRIM3#
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL BEIGE,TRIM4#
OCHER/DARK GRAY,TRIM41
GRAY,TRIM1#
LIMITED&MOON ROOF-WITH(TILT & SLIDE),NEUTRAL WARM GRAY,TRIM1#
LIMITED&MOON ROOF-WITH(PANORAMA ROOF)&FRONT SEAT ADJUSTER-*DRP:4WAY-POWER,GRAY,TRIM1#
71931SUPPORT, FRONT SEAT HEADREST
W(LOCK),NEUTRAL WARM GRAY,TRIM10
W(LOCK),GRAY,TRIM10
W(LOCK),BLACK,TRIM2#
W(LOCK),NEUTRAL BEIGE,TRIM4#
W/O(LOCK),NEUTRAL WARM GRAY,TRIM1#
W/O(LOCK),GRAY,TRIM1#
W/O(LOCK),BLACK,TRIM2#,41
W/O(LOCK),NEUTRAL BEIGE,TRIM4#
72020ADJUSTER ASSY, FRONT SEAT, LH
sub72020-12850
LE PACKAGE(KOREA SPEC)
EXCLUSIVE PACKAGE&LIMITED&MOON ROOF-WITH(TILT & SLIDE)
72124COVER, SEAT TRACK BRACKET, OUTER FRONT LH
72124ACOVER, SEAT TRACK BRACKET, INNER FRONT LH
72125PCOVER, SEAT TRACK, UPPER REAR NO.3
72125QCOVER, SEAT TRACK, UPPER REAR NO.4
72136SPACER, SEAT TRACK, LOWER NO.1
ATARA S
72136BSPACER, SEAT TRACK, LOWER NO.3
72136CSPACER, SEAT TRACK, LOWER NO.4
72138NCOVER, SEAT TRACK BRACKET, OUTER REAR LH
72158ECOVER, SEAT TRACK BRACKET, INNER REAR LH
72211HANDLE, SEAT TRACK ADJUSTING
72211CHANDLE, SEAT TRACK ADJUSTING
72266COVER, SEAT TRACK UPPER RAIL, LH
72526HANDLE, RECLINING ADJUSTER RELEASE, LH
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#,3#
NEUTRAL BEIGE,TRIM4#
72552BCOVER, RECLINING HINGE, LH
NEUTRAL WARM GRAY,TRIM1#
BLACK,TRIM2#,3#
NEUTRAL BEIGE,TRIM4#
73920AAIRBAG ASSY, FRONT SEAT, LH
82667BHOLDER, CONNECTOR
9011910601
main90119-10601
9014810007
main90148-10007
9356054012
main93560-54012
9418560600
main94185-60600
39 parts on this diagram · 15 diagrams in section
