INTERIOR LAMP

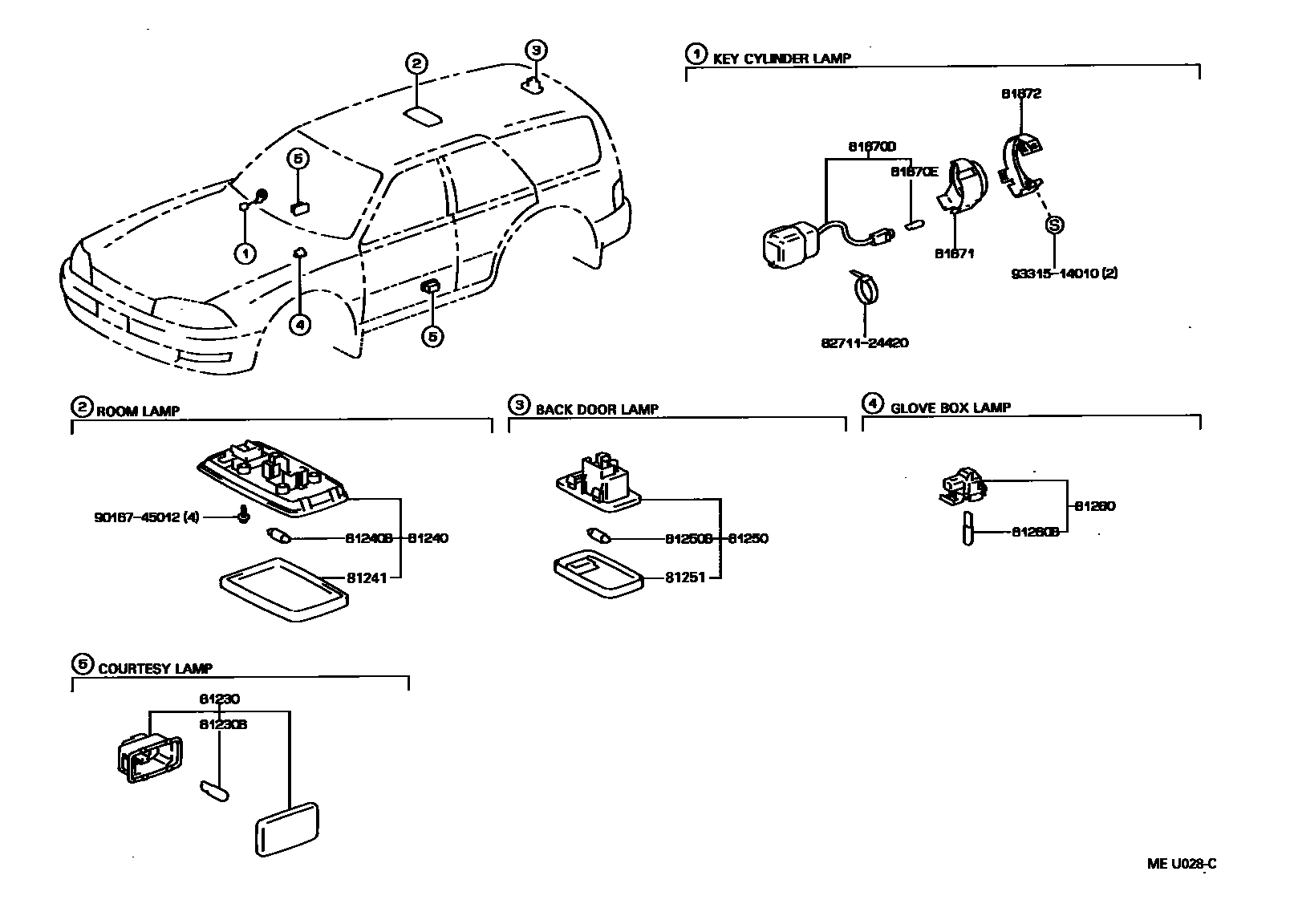

Parts diagram
81230LAMP ASSY, COURTESY
main81230-06010i199209-199309
81230BBULB(FOR COURTESY LAMP)
main90981-11020i199209-199309
12V 3.8W
81240LAMP ASSY, ROOM, NO.1
main81240-06010-B0i199209-199607
LIGHT GRAY,TRIM1#
main81240-06010-E0i199209-199607
LT.OAK,TRIM4#
main81240-06010-J0i199209-199309
LIGHT BLUE,TRIM8#
main81240-06010-K0i199309-199607
LIGHT TAUPE,TRIM9#
81240BBULB, ROOM LAMP, NO.1
main90080-81029i199209-199607
12V 8W
81241LENS, ROOM LAMP, NO.1
main81241-06020i199209-199607
81250LAMP ASSY, ROOM, NO.2
main81250-06010i199209-199607
81250BBULB, ROOM LAMP, NO.2
main99132-13050i199209-199607
12V 5W
81251LENS, ROOM LAMP, NO.2
main81251-06010i199209-199607
81260LAMP ASSY, GLOVE BOX
main81260-33010i199209-199607
81260BBULB(FOR GLOVE BOX)
main90981-11018i199209-199607
12V 1.2W W/O SOCKET
81870DLAMP ASSY, KEY CYLINDER
main81870-33010i199209-199607
81870EBULB, KEY CYLINDER LAMP
main90981-11014i199209-199607
14V 1.4W
81871LENS, KEY ILLUMINATION
main81871-33010i199209-199607
81872HOUSING, KEY CYLINDER LAMP
main81872-33010i199209-199607
8271124420WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9016745012
9331514010

17 parts on this diagram · 2 diagrams in section
