BRAKE TUBE & CLAMP

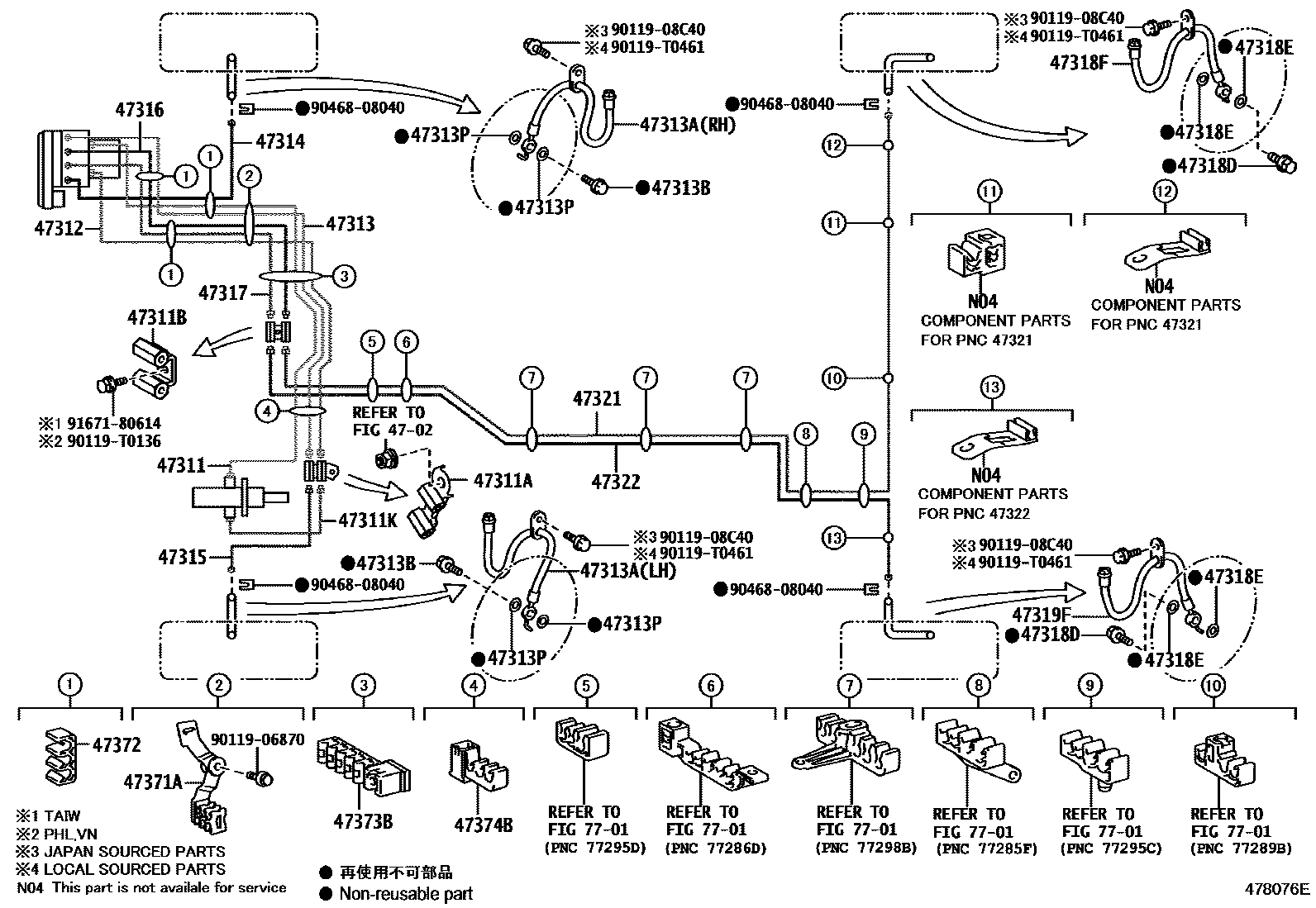

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-06510supersedes 47311-06610i201112-201503
main47311-06520i201202-201205
main47311-06521i201503-201809
main47311-06530i201502-201608
main47311-06540i201203-201402
main47311-06550i201203-201401
main47311-06551i201401-201504
main47311-06570i201305-201503
main47311-06580i201608-201903
main47311-06590i201608-201811
main47311-06600i201305-201503
main47311-06640i201503-201809
47311AWAY(FOR FRONT BRAKE TUBE)
main90412-10287supersedes 90412-12066i201502-201608
main90412-12066×2supersedes 90412-12066i201307-201504
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10260i201112-201504
main90412-10285i201903-202007
47311KTUBE, BRAKE MASTER CYLINDER TO WAY
main47311-33240×2supersedes 47311-33250i201608-202007
main47311-33250supersedes 47311-33250i201112-201307
47312TUBE, FRONT BRAKE, NO.2
main47312-06290i201608-201903
main47312-06390supersedes 47312-06460i201112-201503
main47312-06400i201203-201504
main47312-06410i201203-201305
main47312-06420i201305-201503
main47312-06430i201502-201811
main47312-06440i201609-201809
47313TUBE, FRONT BRAKE, NO.3
main47313-06360supersedes 47313-06450i201112-201503
main47313-06370i201203-201504
main47313-06380i201203-201402
main47313-06390i201203-201504
main47313-06400i201503-201609
main47313-06410i201307-201504
main47313-06420i201608-201811
main47313-06430i201503-201809
main47313-06470i201503-201809
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-T2071i201112-201503
RH
main90947-T2072i201503-202007
LH
main90947-T2073i201203-201504
RH
main90947-T2074i201502-201903
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i201112-201504
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021×2i201112-201504
47314TUBE, FRONT BRAKE, NO.4
main47314-06350i201503-202007
main47314-06360i201202-201503
main47314-06370i201502-201903
main47314-06380i201502-201811
main47314-06390i201503-201809
main47314-06420i201503-201809
47315TUBE, FRONT BRAKE, NO.5
main47315-06360i201112-201503
main47315-06361i201503-202007
main47315-06370i201503-201809
main47315-06380i201203-201504
main47315-06381i201502-201903
main47315-06390i201203-201504
main47315-06400i201502-201811
main47315-06410i201503-201809
main47315-06440i201503-201809
47316TUBE, FRONT BRAKE, NO.6
main47316-06440supersedes 47316-06540i201112-201503
main47316-06450i201503-201809
main47316-06460i201502-201608
main47316-06470i201203-201305
main47316-06480i201203-201504
main47316-06490i201305-201503
main47316-06500i201504-201903
main47316-06510i201608-201811
main47316-06520i201503-201809
main47316-06560i201503-201809
47317TUBE, FRONT BRAKE, NO.7
main47317-06420supersedes 47317-06520i201112-201503
main47317-06430i201503-201809
main47317-06440i201203-201504
main47317-06450i201502-201608
main47317-06460i201203-201504
main47317-06470i201305-201503
main47317-06480i201504-201903
main47317-06490i201502-201811
main47317-06500i201503-201809
main47317-06540i201503-201809
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i201112-201504
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021×2i201112-201504
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-T2067i201112-201503
main90947-T2069i201502-201903
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-T2068i201503-202007
main90947-T2070i201203-201504
47321TUBE, REAR BRAKE, NO.1
main47321-06180i201112-201503
main47321-06190i201502-201903
main47321-06200i201503-201809
main47321-06240i201503-202007
main47321-06250i201502-201903
main47321-06260i201503-201809
47322TUBE, REAR BRAKE, NO.2
main47322-06180i201112-201503
main47322-06190i201203-201504
main47322-06200i201205-201503
main47322-06240i201503-202007
main47322-06250i201502-201903
main47322-06260i201503-201809
47371ACLAMP, BRAKE TUBE, NO.1
main47371-33280supersedes 47371-33290i201608-202007
main47371-33290supersedes 47371-33290i201112-201305
main90464-00876i201502-201811
main90464-00880i201503-201809
47372CLAMP, BRAKE TUBE, NO.2
main90464-00857supersedes 90464-00857i201502-202007
main90949-01540i201202-201503
main90949-01D87i201502-201811
47373BCLAMP, BRAKE TUBE, NO.3
main90464-00894supersedes 90949-01D06i201305-201504
main90949-01D06supersedes 90949-01D06i201502-201608
main90949-01D08i201502-201608
main90949-01D16i201202-201503
47374BCLAMP, BRAKE TUBE, NO.4
main90464-00919supersedes 90949-01D08i201608-202007
main90949-01D08supersedes 90949-01D08i201112-201307
7701
9011906870
9011908C40
90119T0136
90119T0461
9046808040
9167180614

31 parts on this diagram · 9 diagrams in section
