RADIATOR & WATER OUTLET

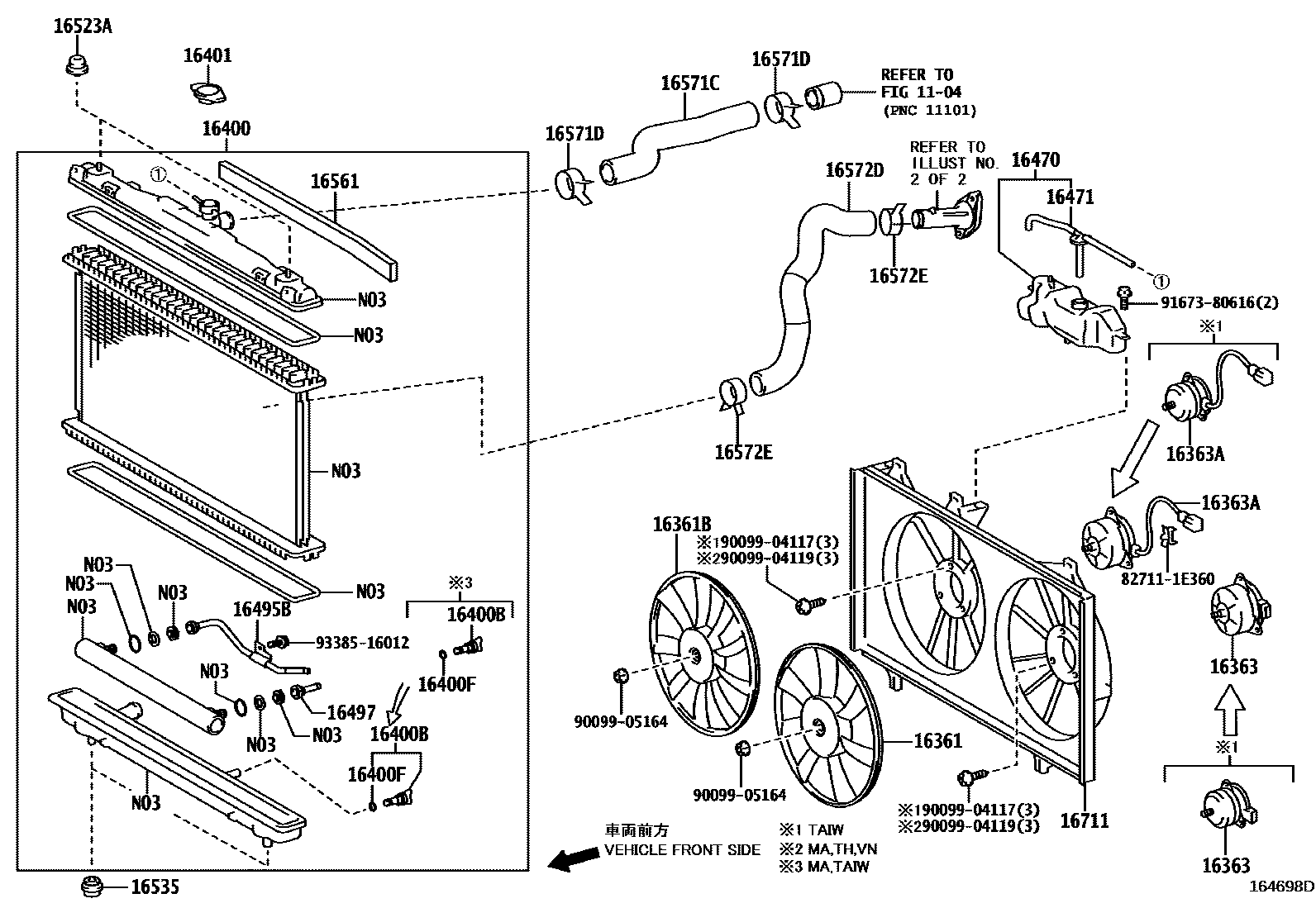

Parts diagram
1104
16361FAN
main16361-0V230i201203-201903
main16361-0V250i201112-202007
main16361-0V350i201202-201809
main16361-0V370i201203-201811
16361BFAN, NO.2
main16361-0V240i201203-201903
main16361-0V260i201112-202007
main16361-0V360i201202-201809
main16361-0V380i201203-201811
16363MOTOR, COOLING FAN
main16363-0H050i201112-202007
main16363-0H130i201203-201903
main16363-0P080i201202-201811
main16363-0V430i201609-201809
16363AMOTOR, COOLING FAN, NO.2
main16363-0V220i201202-201811
main16363-0V280i201203-201903
main16363-0V300i201112-202007
main16363-0V440i201609-201809
16400RADIATOR ASSY
main16400-0V170i201203-201903
main16400-0V180i201203-201811
main16400-0V190i201112-202007
main16400-0V200i201202-201809
main16400-0V210i201205-201809
16400BPLUG, RADIATOR DRAIN COCK
main16417-0C180i201112-202007
sub16417-21280¥360
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i¥210201112-202007
16401CAP SUB-ASSY, RADIATOR
main16401-0H060i201203-201604
main16401-0M010i201605-201903
main16401-31480i¥910201112-201604
main16401-31520i¥910201205-201604
sub16401-36020¥910
main16401-36020i¥910201605-202007
16470TANK ASSY, RADIATOR RESERVE
main16470-0V050i201203-201903
main16470-0V060i201112-202007
16471CAP SUB-ASSY, RESERVE TANK
main16405-0V020i201203-201903
main16405-0V030i201112-202007
16495BPIPE (FOR ATM OIL COOLER)
main16495-28520i¥1,190201205-201809
16497INLET SUB-ASSY
main16495-50020i¥1,460201205-201809
16523ACUSHION, RADIATOR SUPPORT
main16523-0H050i201112-202007
main16523-20020i¥710201203-201903
16535SUPPORT, RADIATOR, LOWER
main16535-0A080i201112-202007
main16535-0H060i201112-201504
main16535-28060i¥1,360201202-201811
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-0V050i201202-201809
main16561-0V060i201203-201811
main16561-0V110i201112-202007
main16561-28020i¥1,070201203-201903
16571CHOSE, RADIATOR, NO.1
main16571-0H210i201203-201504
main16571-0H220i201112-201503
main16571-0V130i201203-201903
main16571-0V140i201112-201503
main16571-0V150i201203-201811
main16571-0V160i201202-201809
main16571-0V210i201502-201903
main16571-0V220i201503-202007
16571DCLIP, RADIATOR HOSE, NO.1
main90466-35001i¥300201112-202007
16572DHOSE, RADIATOR, NO.2
main16572-0H180i201203-201504
main16572-0H190i201112-201503
main16572-0V120i201203-201903
main16572-0V130i201112-202007
main16572-0V140i201203-201811
main16572-0V150i201202-201809
16572ECLIP, RADIATOR HOSE, NO.2
main90466-35001i¥300201112-202007
16711SHROUD, FAN
main16711-0V160i201203-201903
main16711-0V170i201112-202007
main16711-0V180i201202-201809
main16711-0V190i201203-201811
827111E360WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-1E360¥60
9009904117
9009904119
9009905164
9167380616
main91673-80616¥60
9338516012
main93385-16012¥70

27 parts on this diagram · 10 diagrams in section
