FLOOR PAN & LOWER BACK PANEL

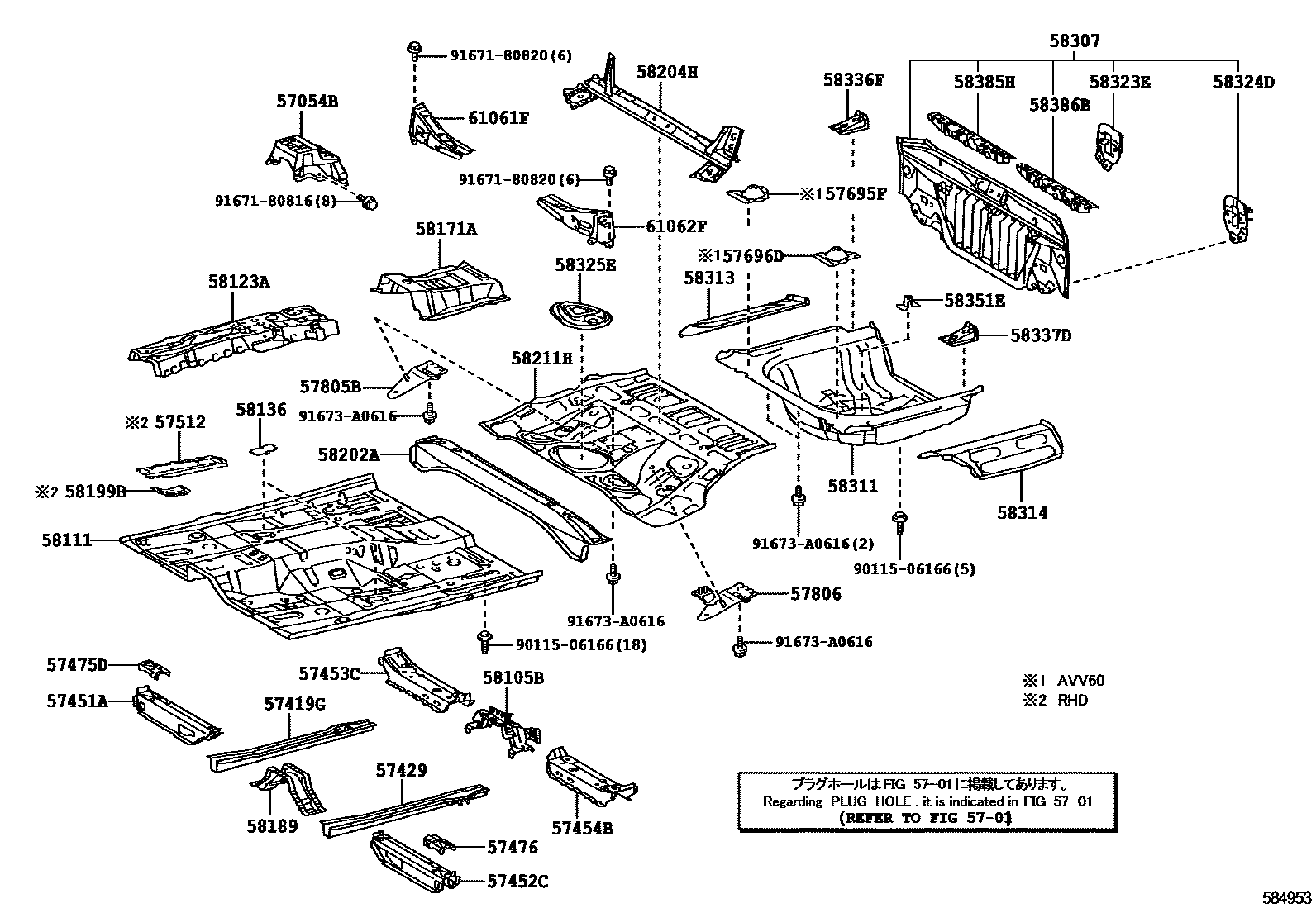

Parts diagram
5701
57054BREINFORCET SUB-ASSY, CROSSMEMBER FLOOR, NO.4
main57054-33060i201206-201507
57419GREINFORCEMENT, FRONT FLOOR UNDER, REAR RH
main57419-33070i201206-201507
57429REINFORCEMENT, FRONT FLOOR UNDER, REAR LH
main57429-33040i201206-201507
57451AMEMBER, FRONT FLOOR CROSS, RH
main57451-33060i201206-201507
57452CMEMBER, FRONT FLOOR CROSS, LH
main57452-33031i201206-201507
57453CMEMBER, FRONT FLOOR CROSS SIDE, RH
main57453-33060i201206-201507
57454BMEMBER, FRONT FLOOR CROSS SIDE, LH
main57454-33060i201206-201507
57475DPLATE, FRONT FLOOR CROSSMEMBER, RH
main57475-33010i201206-201507
57476PLATE, FRONT FLOOR CROSSMEMBER, LH
main57476-33010i201206-201507
57512REINFORCEMENT, FRONT FLOOR, RH
main57512-33010i201308-201507
57695FEXTENSION, REAR FLOOR CROSSMEMBER REAR SIDE, RH
main57695-33030i201206-201507
57696DEXTENSION, REAR FLOOR CROSSMEMBER REAR SIDE, LH
main57696-33030i201206-201507
57805BREINFORCEMENT SUB-ASSY, BELT ANCHOR, RH
main57805-33010i201206-201507
57806REINFORCEMENT SUB-ASSY, BELT ANCHOR, LH
main57806-33010i201206-201507
58105BPANEL SUB-ASSY, FRONT FLOOR REAR UPPER SUB
main58105-33020i201206-201507
58111PAN, FRONT FLOOR
main58111-33090i201206-201302
main58111-33091i201303-201408
main58111-33092i201409-201411
main58111-33093i201412-201507
58123ASUPPORT, SHIFT & SELECT LEVER
main58013-33070i201206-201507
main58013-33080i201308-201507
58136COVER, FRONT FLOOR HOLE
main58136-33010i201206-201507
58171AREINFORCE, PARKING BRAKE BASE
main58171-33100i201206-201507
58189REINFORCEMENT, EXHAUST PIPE CLAMP BRACKET
main58189-33050i201301-201507
main58189-33070i201206-201212
58199BREINFORCEMENT, FOOTREST
main58199-33030i201308-201507
58202APAN SUB-ASSY, CENTER FLOOR, FRONT
main58202-33020i201206-201507
58204HPAN SUB-ASSY, CENTER FLOOR, REAR
main58204-33030i201206-201408
main58204-33031i201409-201507
58211HPAN, CENTER FLOOR
main58211-33170i201206-201507
main58211-33180i201206-201507
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-33170i201206-201507
main58307-33171i201507
58311PAN, REAR FLOOR
main58311-33080i201206-201507
main58311-33090i201206-201507
58313PANEL, REAR FLOOR SIDE, RH
main58313-33070i201206-201507
main58313-33080i201206-201507
58314PANEL, REAR FLOOR SIDE, LH
main58314-33070i201206-201507
58323EREINFORCEMENT, REAR BUMPER ARM SUPPORT, RH
main58303-33030i201206-201507
58324DREINFORCEMENT, REAR BUMPER ARM SUPPORT, LH
main58304-33020i201206-201507
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-06060i201206-201211
main58325-0W020i201211-201401
main58325-0W021i201402-201405
main58325-0W022i201406-201507
58336FREINFORCEMENT, REAR FLOOR PAN, RH
main58336-33030i201206-201507
58337DREINFORCEMENT, REAR FLOOR PAN, LH
main58336-33030i201206-201507
58351EBRACKET, SPARE WHEEL CLAMP
main58351-33020i201206-201507
58385HBRACKET, REAR BUMPER COVER, NO.1
main58385-48030i201206-201507
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-48020i201206-201507
61061FGUSSET SUB-ASSY, QUARTER WHEEL HOUSE, NO.1
main61061-33020i201206-201507
61062FGUSSET SUB-ASSY, QUARTER WHEEL HOUSE, NO.2
main61062-33020i201206-201507
9011506166
9167180816
9167180820
91673A0616

43 parts on this diagram · 3 diagrams in section
