MOUNTING

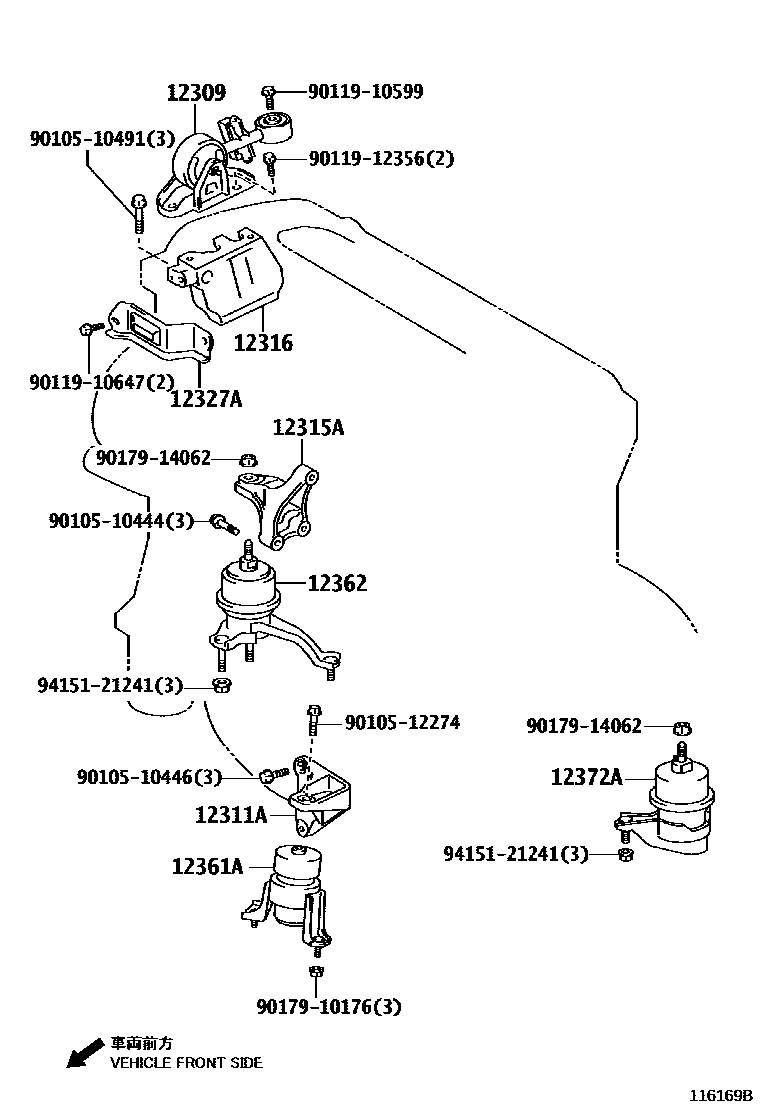

Parts diagram
12309ROD SUB-ASSY, ENGINE MOVING CONTROL
main12309-28160i200908-201010
main12309-28161i201011
12311ABRACKET, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE)
main12311-28210i200908
main12311-31080i200605-200908
12315BRACKET, ENGINE MOUNTING, FRONT NO.1 LH
main12315-31091i200605-200908
12315ABRACKET, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE)
main12315-28070i200908
main12315-31100i200605-200908
12316BRACKET, ENGINE MOUNTING, NO.2 RH
main12316-28061i200908
12327ASTAY, ENGINE MOUNTING, NO.2 RH
main12327-28030i200908
main12327-31010i200605-200908
NO.2
main12327-31020i200605-200908
NO.1
12361AINSULATOR, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE)
main12361-28220i200908-200909
main12361-28221i200910
main12361-31170i200605-200712
main12361-31171i200801-200908
12362INSULATOR, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE)
main12362-31040i200605-200908
main12362-36030i200908
12372AINSULATOR, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12372-28200i200908
main12372-31010i200605-200908
9010510444
9010510446
9010510491
9010512274
9011910599
9011910647
9011912356
9017910176
9017914062
9415121241

19 parts on this diagram · 2 diagrams in section
