HEADLAMP

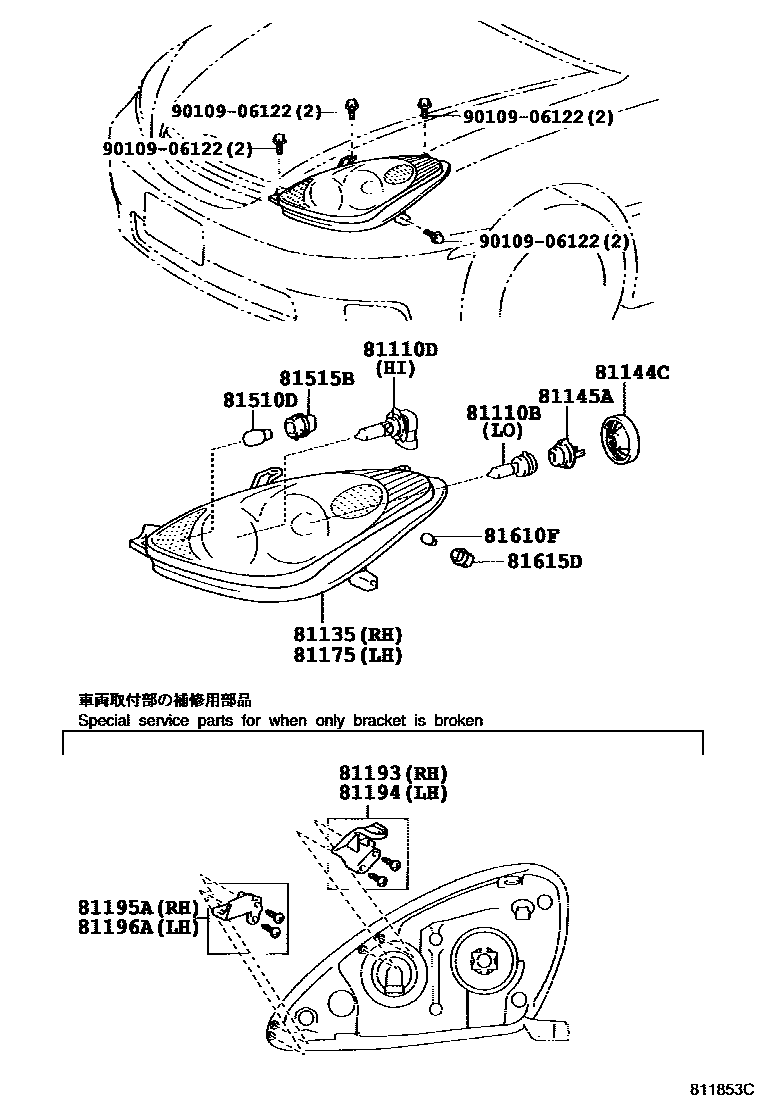

Parts diagram
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13059i200107-200406
12V 55W,HALOGEN
main90981-13075i200406-200408
12V 55W,HALOGEN
81110DBULB(FOR HEADLAMP, NO.2)
main90080-81041i200107-200408
12V 65W
81135UNIT ASSY, HEADLAMP, RH
main81130-33480i200107-200406
main81130-33590i200406-200409
main81130-33591i200409
main81140-33470i200107-200406
DISCHARGE HEADLAMP
main81140-33490i200107-200303
main81140-33491i200303-200406
main81145-33580i200406-200409
DISCHARGE HEADLAMP
main81145-33581i200409
DISCHARGE HEADLAMP
main81145-33600i200406-200409
main81145-33601i200409
81144CCOVER, HEADLAMP SOCKET
main90075-65002i200107-200406
81145COVER, HEADLAMP, NO.2
main90075-99136i200107-200406
81145AADAPTER ASSY
main90075-99140i200107-200406
81175UNIT ASSY, HEADLAMP, LH
main81070-33470i200107-200406
DISCHARGE HEADLAMP
main81070-33490i200107-200303
main81070-33491i200303-200406
main81170-33480i200107-200406
main81170-33590i200406-200409
main81170-33591i200409
main81185-33580i200406-200409
DISCHARGE HEADLAMP
main81185-33581i200409
DISCHARGE HEADLAMP
main81185-33600i200406-200409
main81185-33601i200409
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-33030i200107-200406
main81193-33040i200406
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-33030i200107-200406
main81194-33040i200406
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-33010i200107-200406
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-33010i200107-200406
81510DBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-13063i200107-200406
12V 55W,HALOGEN
main90981-15011i200107-200408
12V 21W,AMBER
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028i200107-200406
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050i200107-200408
12V 5W
81615DSOCKET, CLEARANCE LAMP
main90075-60016i200107-200406
main90075-60046i200406-200506
main90075-60077i200507
9010906122

16 parts on this diagram · 4 diagrams in section
