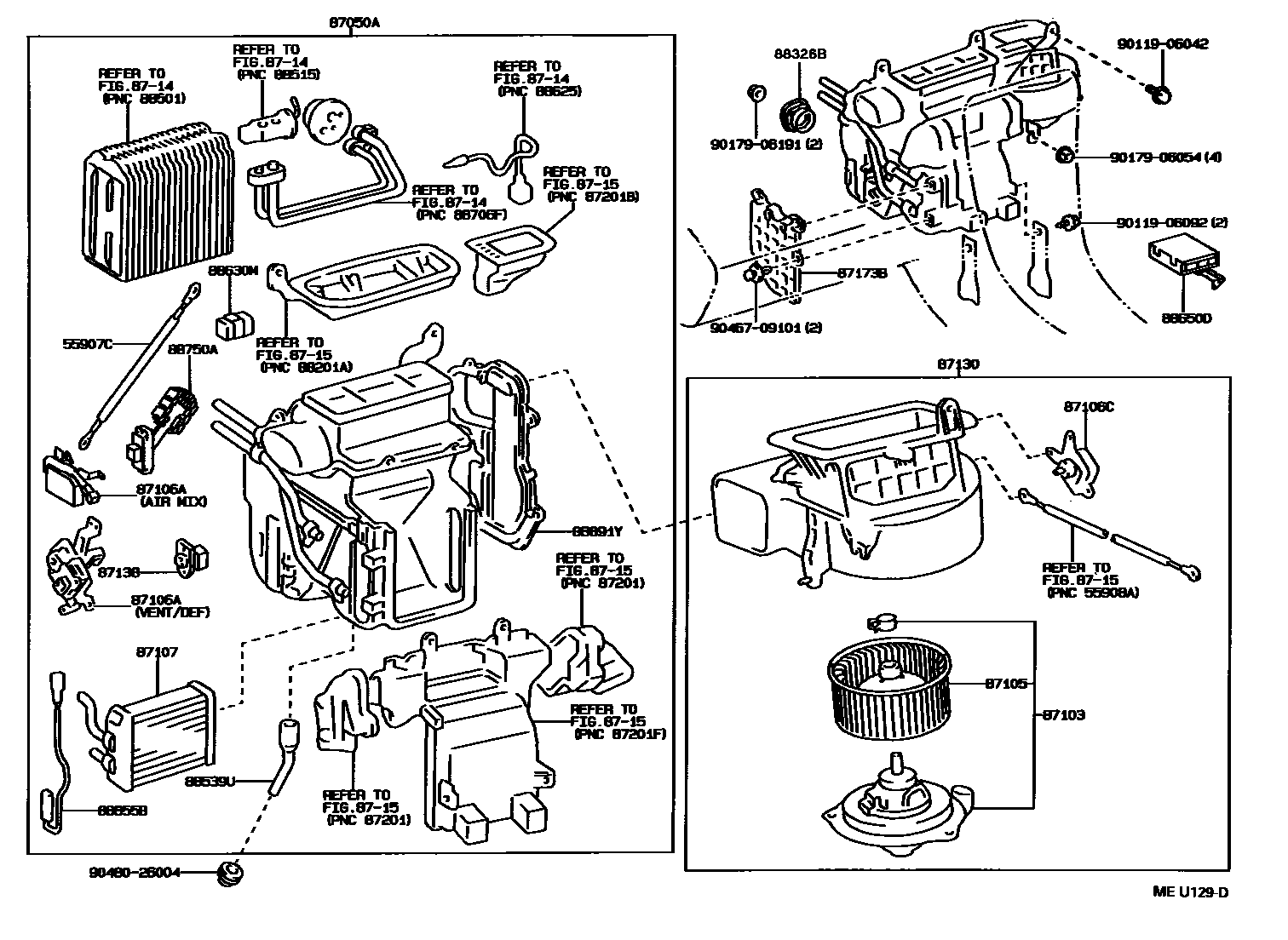

HEATING & AIR CONDITIONING - HEATER UNIT & BLOWER

0001 1 0002 1

55907CCABLE SUB-ASSY, WATER VALVE CONTROL

main87286-33010iVCV10..JPP..(GD,LUM)199308-199608

main87286-33020iSXV10,VCV10..JPP..SEI199308-199708

87050ARADIATOR ASSY, AIR CONDITIONER

main87050-33010iSXV11..JPP..I199208-199708

main87050-33020iSXV1#..JPP..SI199208-199308

W(AIR CONDITIONER)

main87050-33040iSXV10,VCV10..JPP..(GD,GL)199208-199308

main87050-33110iVCV10..JPP..LUM199208-199308

main87050-33240iSXV11..JPP..I199308-199708

W(AIR CONDITIONER)

main87050-33250iSXV10,VCV10..JPP..SEI199308-199708

main87050-33290iSXV10,VCV10..JPP..(GL,XL)199308-199608

main87050-33330iVCV10..JPP..(GD,LUM)199308-199608

87103MOTOR SUB-ASSY, HEATER BLOWER, W/FAN

main87103-22110iSXV1#,VCV10..JPP..RHD199506-199708

main87103-33010iSXV1#,VCV10..JPP..RHD199208-199506

sub87103-22110

main87103-33020iSXV10,VCV10..JPP..LHD199208-199506

sub87103-33021

main87103-33021iSXV10,VCV10..JPP..LHD199506-199608

87105FAN SUB-ASSY, HEATER BLOWER

main87105-33010iSXV1#..JPP..(I,SI)199208-199506

sub87103-22100

sub87103-22110

main87105-33020iSXV10,VCV10..JPP..LHD199208-199506

sub87103-33021

87106ASERVO SUB-ASSY, DAMPER

main87106-33010iSXV1#..JPP..(I,SI)199208-199708

main87106-33030iSXV10,VCV10..JPP..(GL,XL)199208-199608

main87106-33050iVCV10..JPP..(GD,LUM)199308-199608

AIR MIX

main87106-33100iSXV10,VCV10..JPP..SEI199308-199708

AIR MIX

main87106-33110iVCV10..JPP..(GD,LUM)199308-199608

VENT/DEF

main87106-33120iSXV10,VCV10..JPP..SEI199308-199708

VENT/DEF

87106CSERVO SUB-ASSY, DAMPER(FOR BLOWER)

main87106-33060iSXV10,VCV10..JPP..SEI199308-199708

main87106-33070iVCV10..JPP..LUM199208-199608

87107UNIT SUB-ASSY, HEATER RADIATOR

main87107-33010iSXV1#..JPP..(I,SI)199208-199708

main87107-33020iSXV10,VCV10..JPP..LHD199208-199608

87130BLOWER ASSY, HEATER, FRONT

main87130-33010iSXV1#..JPP..(I,SI)199208-199708

main87130-33030iSXV10,VCV10..JPP..(GL,XL)199208-199608

main87130-33040iVCV10..JPP..LUM199208-199308

main87130-33070iSXV10,VCV10..JPP..SEI199308-199708

main87130-33090iVCV10..JPP..(GD,LUM)199308-199608

87138RESISTOR, HEATER BLOWER

main87138-33010iSXV1#,VCV10..JPP..(GD,GL,I,SI)199208-199708

main87138-33020iVCV10..JPP..LUM199208-199308

8714

8715

87173BPROTECTOR, HEATER

main87173-33010iSXV10,VCV10..JPP..LHD199208-199608

88326BPLATE, COVER

main88326-33010iSXV11..JPP..I199208-199708

W(AIR CONDITIONER)

main88326-33010iMCV10,SXV1#,VCV10..JPP..(GD,GL,LUM,SEI,SI,XL)199208

main88326-33020iSXV11..JPP..I199208

88539UHOSE, COOLER DRAIN

main88539-33010iSXV10,VCV10..JPP..LHD199208-199608

main88539-33020iSXV1#,VCV10..JPP..RHD199406-199708

88630MRELAY ASSY, COOLER

main88630-28040iSXV10,VCV10..JPP..(GD,LUM,SEI)199308-199708

88650DAMPLIFIER ASSY

main88650-33030iMCV10,SXV10,VCV10..JPP..SEI199208

main88650-33060iVCV10..JPP..(GD,LUM)199308-199608

88655BSWITCH, WATER TEMPERATURE

main88790-33010iVCV10..JPP..(GD,LUM)199408-199608

main88790-33020iSXV10,VCV10..JPP..SEI199308-199708

88750ATRANSISTOR ASSY, BLOWER RESISTOR

main88750-33010iSXV10,VCV10..JPP..(GD,LUM,SEI)199308-199708

88891YCOVER, COOLER,NO.1

main88891-33010iSXV1#..JPP..(I,SI)199208-199602

main88891-33011iSXV1#,VCV10..JPP..RHD199602-199708

main88891-33020iSXV10,VCV10..JPP..(GL,XL)199208-199602

main88891-33021iSXV10,VCV10..JPP..LHD199602-199608

main88891-33030iVCV10..JPP..(GD,LUM)199308-199602

9011906042

main90119-06042

9011906092

main90119-06092

9017906054

main90179-06054

9017906191

main90179-06191

9046709101

main90467-09101

9048026004

main90480-26004

25 parts on this diagram · 2 diagrams in section
