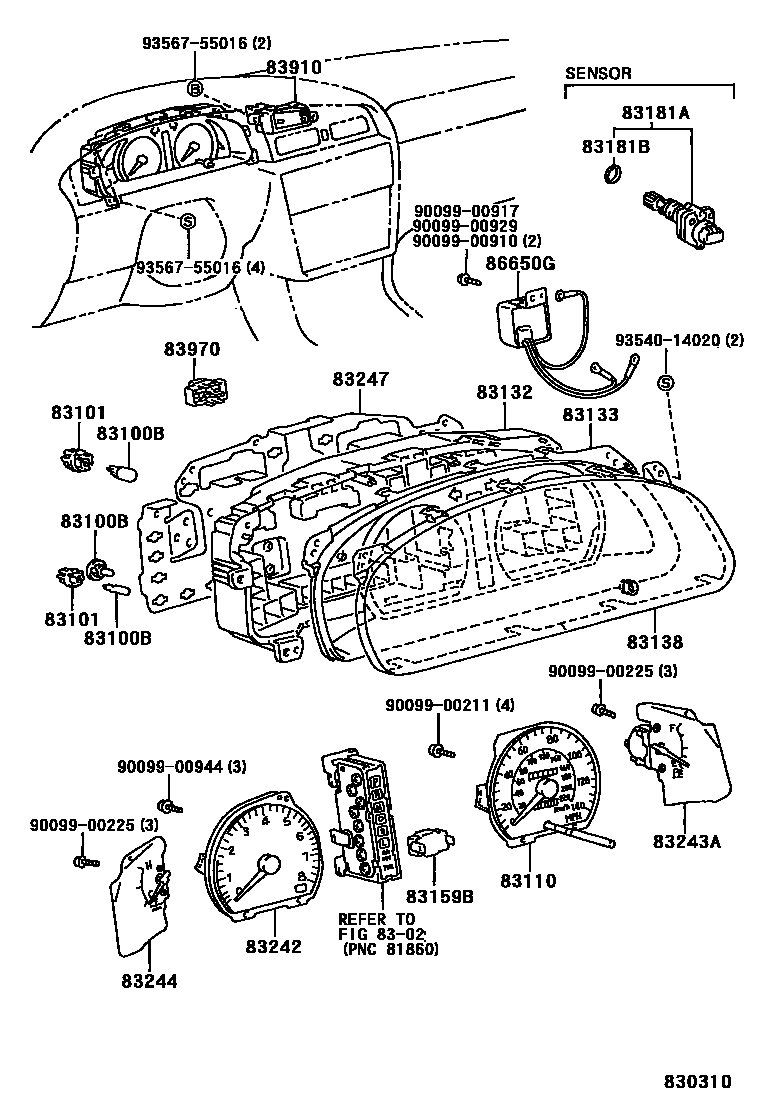

METER

0001 1 0002 1

8302

83100BBULB, COMBINATION METER, NO.1

main83101-20080iVCV10..JPP;SXV1#..JPP..RHD199208-199306

12V 1.4W,W(SOCKET),TYPE C:REFER TO ILLUSTRATION

main83109-24020iMCV10,SXV1#,VCV10..JPP199208

12V3.4W W(GREEN CAP),TYPE D:REFER TO ILLUSTRATION

main83109-30070iSXV1#,VCV10..JPP..RHD199208-199708

14V 2.0W,W/O SOCKET,TYPE A:REFER TO ILLUSTRATION

main83119-24290iSXV10..JPP..GL;VCV10..JPP..ATM..LUM199309-199608

14V 3.78W,TYPE D:REFER TO ILLUSTRATION

main83119-24310iSXV10..JPP..GL;VCV10..JPP..ATM..LUM199309-199608

14V 2.0W,TYPE C:REFER TO ILLUSTRATION

sub83119-24470

main83119-24330iSXV10,VCV10..JPP..(GD,GL,LUM)199208-199608

14V 2.0W,TYPE B:REFER TO ILLUSTRATION

main83119-24470iMCV10,SXV1#,VCV10..JPP199208

12V 1.4W,TYPE B:REFER TO ILLUSTRATION

main83119-32010iMCV10,SXV1#,VCV10..JPP199208

14V 3.0W,TYPE E:REFER TO ILLUSTRATION

main90981-11018iMCV10..JPP199208-199708

12V 1.2W W/O SOCKET,TYPE F:REFER TO ILLUSTRATION

83101SOCKET SUB-ASSY, COMBINATION METER BULB

main83101-14030iSXV10..JPP..ATM..GL199309-199408

CHILE SPEC,12V3.78W BULB

main83101-14030iSXV10..JPP..ATM..GL199211-199309

VENEZUELA SPEC,12V3.78W BULB

main83101-14030iSXV10,VCV10..JPP..LHD199208-199708

14V 3.78W

main83101-14030iVCV10..JPP..SEI;SXV1#..JPP..RHD..ATM199208-199408

14V 3.78W BULB

main83101-14040iSXV1#..JPP..RHD199208-199708

OD=11.3 BLACK

main83101-30050iSXV1#..JPP..RHD..MTM199208-199708

OD=11.3 BLUE

main83101-32020iVCV10..JPP;SXV1#..JPP..ATM;SXV10..JPP..LHD..MTM199208-199708

OD=12.2 BLUE

main83101-32020iSXV10..JPP..ATM..GL199309-199408

0D=12.2 BLUE

main83101-32020iVCV10..JPP..ATM..LUM199408-199608

OD=12.2 GREEN

83110SPEEDOMETER ASSY

main83110-33010iSXV10..JPP..GL;VCV10..JPP..ATM..LUM199309-199608

MILE/KM

main83110-33130iMCV10,VCV10..JPP..SEI199208

main83110-33140iSXV1#..JPP..RHD199208

sub83110-33130

main83110-33220iVCV10..JPP..LHD199208-199608

main83110-33230iSXV10..JPP..LHD199208-199608

sub83110-33220

83132CASE, COMBINATION METER

main83132-33070iSXV10,VCV10..JPP..LHD199208-199608

main83132-33110iMCV10,SXV1#,VCV10..JPP..RHD199208

83133PLATE, COMBINATION METER, NO.1

main83133-33030iVCV10..JPP..LHD;SXV10..JPP..LHD..ATM199208-199608

main83133-33050iSXV10..JPP..ATM..GL199408-199608

W(MILE/KM SPEED METER)

main83133-33050iSXV10,VCV10..JPP..LHD..MTM199208-199408

main83133-33070iSXV1#,VCV10..JPP..RHD..ATM199208-199408

main83133-33090iSXV1#,VCV10..JPP..RHD..MTM199208-199408

83138GLASS, SPEEDOMETER

main83138-33030iSXV10,VCV10..JPP..LHD199208-199608

main83138-33050iMCV10,SXV1#,VCV10..JPP..RHD199208

83159BRELAY ASSY, METER

main83159-22170iSXV10..JPP..GL;VCV10..JPP..ATM..LUM199309-199608

83181ASENSOR, SPEEDOMETER

main83181-12020iVCV10..JPP..ATM199208-199708

main83181-12030iSXV1#..JPP..MTM199208-199408

main83181-12040iMCV10,SXV1#..JPP..ATM199208

main83181-12050iVCV10..JPP..MTM199208-199708

main83181-32020iVCV10..JPP..ATM199408-199412

sub83181-12020

main83181-32030iSXV1#..JPP..MTM199408-199506

sub83181-12030

83181BRING, O (FOR SPEEDOMETER SENSOR)

main96711-24018iMCV10,SXV1#..JPP199208

main96711-24030iVCV10..JPP199208-199708

83242TACHOMETER ASSY, ENGINE

main83242-33010iVCV10..JPP..ATM..LUM199309-199608

MPH & KM/H

main83242-33030iSXV10..JPP..GL199309-199608

MPH & KM/H

main83242-33050iVCV10..JPP..LHD199208-199608

main83242-33070iSXV10..JPP..LHD199208-199608

main83242-33210iVCV10..JPP..SEI199208-199708

sub83242-33282

main83242-33230iSXV1#..JPP..RHD199208-199708

sub83242-33302

main83242-33282iMCV10..JPP199708

main83242-33302iSXV1#..JPP199708

83243AGAUGE SUB-ASSY, FUEL RECEIVER

main83243-33030iSXV10,VCV10..JPP..LHD199208-199608

main83243-33110iSXV1#,VCV10..JPP..RHD199208-199408

main83243-33230iVCV10..JPP..SEI;MCV10,SXV1#..JPP..RHD..ATM199408

83244GAUGE SUB-ASSY, WATER TEMPERATURE RECEIVER

main83244-33090iMCV10,SXV1#,VCV10..JPP..RHD199208

main83244-33130iSXV10,VCV10..JPP..LHD199208-199608

main83244-33170iVCV10..JPP..LHD199306-199408

main83244-33170iSXV10..JPP..MTM..GL199309-199608

CHILE SPEC

main83244-33190iSXV10..JPP..GL;VCV10..JPP..ATM..LUM199309-199608

W(MILE/KM METER)

main83244-33310iVCV10..JPP..LHD;SXV10..JPP..LHD..ATM199408-199608

83247PLATE, METER CIRCUIT

main83247-33110iSXV10..JPP..ATM..GL;VCV10..JPP..ATM..LUM199309-199608

MPH & KM/H

main83247-33130iSXV10..JPP..MTM..GL199309-199608

MPH & KM/H

main83247-33390iMCV10,VCV10..JPP..SEI199208

main83247-33410iSXV1#..JPP..RHD199208

main83247-33430iVCV10..JPP..LHD199208-199608

main83247-33450iSXV10..JPP..LHD199208-199608

83910CLOCK ASSY

main83910-06010iSXV10,VCV10..JPP..LHD199308-199408

BORG

main83910-06011iSXV10,VCV10..JPP..LHD199408-199608

BORG

main83910-33010iSXV10,VCV10..JPP..LHD199308-199408

JECO

sub83910-33011

main83910-33010iSXV10,VCV10..JPP..LHD199208-199308

sub83910-33011

main83910-33011iSXV10,VCV10..JPP..LHD199408-199608

JECO

main83910-33020iSXV1#,VCV10..JPP..RHD199208-199308

sub83910-33021

main83910-33021iMCV10,SXV1#,VCV10..JPP..RHD199308

83970BUZZER ASSY, REVERSE WARNING

main83970-12020iSXV1#,VCV10..JPP..ATM199208-199309

86650GBUZZER ASSY

main86650-33010iSXV10,VCV10..JPP..LHD199208-199608

9009900211

main90099-00211

9009900225

main90099-00225

9009900910

main90099-00910

9009900917

main90099-00917

9009900929

main90099-00929

9009900944

main90099-00944

9354014020

main93540-14020

9356755016

main93567-55016

25 parts on this diagram · 2 diagrams in section
