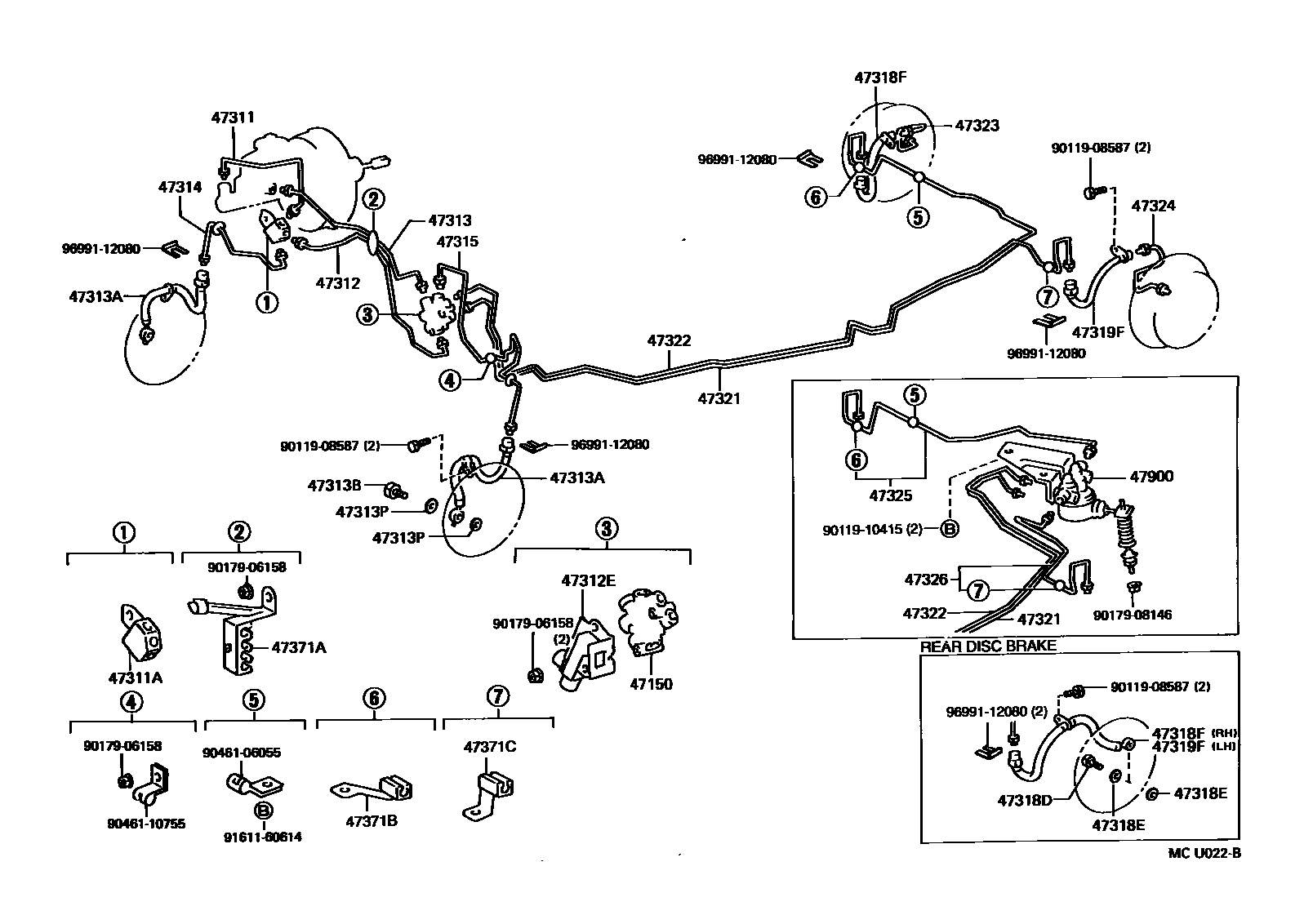

BRAKE TUBE & CLAMP

0001 1 0002 1 0003 1W(ABS) 0004 1W(ABS) 0005 1 0006 1W(ABS) 0007 1W(ABS) 0008 1W(ABS)

47150VALVE ASSY, PROPORTIONING

main47150-12260iSXV1#..JPP..(I,SI)199910

main47150-16040iSXV1#..JPP..(I,SI)199208-199910

sub47150-12260

main47150-20250iMCV10,SXV10..JPP..SEI199708-199712

main47150-20270iVCV10..JPP..ATM..LUM199309-199608

LATIN AMERICA SPEC & W(*66)

main47150-33020iMCV10..JPP199708-199712

main90412-10140iVCV10..JPP..LHD199208-199608

W(ABS)

main90412-10140iVCV10..JPP..SEI199208-199708

main90413-10205iSXV1#..JPP..RHD199208-199708

47311TUBE, FRONT BRAKE, NO.1

main47311-33010iSXV10,VCV10..JPP..LHD199208-199408

main47311-33022iSXV1#..JPP..RHD199208-199308

sub47311-33023

main47311-33023iSXV1#..JPP..RHD199308-199708

main47311-33030iSXV10,VCV10..JPP..LHD199408-199608

main47311-33040iSXV1#..JPP..(I,SI)199708

47311AWAY(FOR FRONT BRAKE TUBE)

main90412-10155iSXV10..JPP..MTM..SEI199708-199910

main90412-10185iVCV10..JPP..(GD,LUM)199208-199408

W(ABS)

main90412-10209iSXV10..JPP..MTM..SEI199910

main90413-10261iSXV10,VCV10..JPP..LHD199208-199408

main90413-10268iSXV1#..JPP..RHD199208-199708

main90904-12025iVCV10..JPP..LHD199408-199608

W(ABS)

main90904-12038iMCV10,SXV10..JPP..ATM..SEI199708

main90904-13011iSXV10,VCV10..JPP..LHD199408-199608

47312TUBE, FRONT BRAKE, NO.2

main47312-33010iSXV1#..JPP..RHD199208-199708

main47312-33021iSXV10,VCV10..JPP..LHD199208-199408

main47312-33030iSXV10,VCV10..JPP..LHD199408-199508

main47312-33040iSXV1#..JPP..(I,SI)199708

main47312-33050iSXV10,VCV10..JPP..LHD199508-199608

47312EWAY, NO.2(FOR FRONT BRAKE TUBE)

main90412-10155iVCV10..JPP..SEI199208-199708

main90412-10187iVCV10..JPP..(GD,LUM)199208-199308

main90904-12026iVCV10..JPP..(GD,GL);VCV10..JPP..MTM..LUM199308-199608

main90904-12026iVCV10..JPP..ATM..LUM199309-199608

W(ABS)

main90904-13014iSXV1#..JPP..(I,SI)199708

47313TUBE, FRONT BRAKE, NO.3

main47313-33010iSXV1#..JPP..RHD199208-199708

main47313-33021iSXV10,VCV10..JPP..LHD199208-199408

main47313-33040iSXV1#..JPP..(I,SI)199708

main47313-33050iSXV10,VCV10..JPP..LHD199408-199508

main47313-33060iSXV10,VCV10..JPP..LHD199508-199608

main47323-33010iVCV10..JPP..SEI199208-199708

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02652iSXV1#,VCV10..JPP199208-199408

RH

sub90947-02734

main90947-02653iSXV1#,VCV10..JPP199208-199408

LH

sub90947-02736

main90947-02734iSXV1#,VCV10..JPP199408-199708

RH

main90947-02736iSXV1#,VCV10..JPP199408-199708

LH

main90947-02875iMCV10,SXV1#..JPP199708

RH

main90947-02876iMCV10,SXV1#..JPP199708

LH

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10015iMCV10,SXV1#,VCV10..JPP199208

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-30010iMCV10,SXV1#,VCV10..JPP199208

47314TUBE, FRONT BRAKE, NO.4

main47314-33010iSXV1#..JPP..RHD199208-199708

main47314-33020iSXV10,VCV10..JPP..LHD199208-199608

main47314-33090iSXV1#..JPP..(I,SI)199708

main47324-33010iVCV10..JPP..SEI199208-199708

47315TUBE, FRONT BRAKE, NO.5

main47315-33010iSXV1#..JPP..RHD199208-199708

main47315-33020iSXV10,VCV10..JPP..LHD199208-199608

main47315-33030iVCV10..JPP..SEI199208-199708

main47315-33040iVCV10..JPP..(GD,LUM)199208-199308

W(ABS)

main47315-33050iMCV10,SXV10..JPP..SEI199708

main47315-33070iVCV10..JPP..LHD199308-199608

W(ABS)

main47315-33090iSXV1#..JPP..(I,SI)199708

47318TUBE, FRONT BRAKE, NO.8

main47318-33010iVCV10..JPP..(GD,LUM,SEI)199208-199708

main47318-33030iVCV10..JPP..GD;VCV10..JPP..MTM..LUM199308-199608

main47318-33030iVCV10..JPP..ATM..LUM199309-199608

W(ABS)

main47318-33040iMCV10,SXV10..JPP..SEI199708

47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)

main90401-10015iMCV10,SXV1#,VCV10..JPP199208-199602

47318EGASKET(FOR REAR FLEXIBLE HOSE)

main47389-30010iMCV10,SXV1#,VCV10..JPP199208-199602

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02668iVCV10..JPP;SXV10..JPP..GL199208-199212

sub90947-02750

main90947-02670iSXV1#..JPP..RHD199208-199212

sub90947-02752

main90947-02750iSXV1#,VCV10..JPP199212-199708

main90947-02752iSXV1#..JPP..RHD199212-199602

main90947-02877iMCV10,SXV1#..JPP199708

47319TUBE, FRONT BRAKE, NO.9

main47319-33010iVCV10..JPP..SEI199208-199708

main47319-33020iVCV10..JPP..(GD,LUM)199208-199308

main47319-33040iVCV10..JPP..GD;VCV10..JPP..MTM..LUM199308-199608

main47319-33040iVCV10..JPP..ATM..LUM199309-199608

W(ABS)

main47319-33120iMCV10,SXV10..JPP..SEI199708

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02669iVCV10..JPP;SXV10..JPP..GL199208-199212

sub90947-02751

main90947-02671iSXV1#..JPP..RHD199208-199212

sub90947-02753

main90947-02751iSXV1#,VCV10..JPP199212-199708

main90947-02753iSXV1#..JPP..RHD199212-199602

main90947-02878iMCV10,SXV1#..JPP199708

47321TUBE, REAR BRAKE, NO.1

main47321-33010iVCV10..JPP..ATM..LUM199309-199608

LATIN AMERICA SPEC & W(*66)

main47321-33010iSXV10,VCV10..JPP..LHD199208-199608

main47321-33030iVCV10..JPP..(GD,LUM)199208-199608

W(ABS)

main47321-33040iMCV10,SXV1#..JPP199708

main47321-33050iSXV1#,VCV10..JPP..RHD199208-199708

47322TUBE, REAR BRAKE, NO.2

main47322-33010iVCV10..JPP..ATM..LUM199309-199608

LATIN AMERICA SPEC & W(*66)

main47322-33010iSXV10,VCV10..JPP..LHD199208-199608

main47322-33030iVCV10..JPP..LHD199208-199608

W(ABS)

main47322-33040iMCV10,SXV1#..JPP199708

main47322-33050iSXV1#,VCV10..JPP..RHD199208-199708

47323TUBE, REAR BRAKE, NO.3

main47323-33020iVCV10..JPP..(GD,LUM)199208-199308

main47323-33030iSXV1#..JPP..RHD199208-199602

main47323-33050iVCV10..JPP..(GD,GL);VCV10..JPP..MTM..LUM199308-199608

main47323-33050iVCV10..JPP..ATM..LUM199309-199608

W(ABS)

main47323-33120iMCV10,SXV10..JPP..SEI199708

47324TUBE, REAR BRAKE, NO.4

main47324-33020iVCV10..JPP..(GD,LUM)199208-199308

main47324-33030iSXV1#..JPP..RHD199208-199602

main47324-33050iVCV10..JPP..ATM..LUM199309-199608

W(ABS)

main47324-33050iVCV10..JPP..(GD,GL);VCV10..JPP..MTM..LUM199308-199608

main47324-33120iMCV10,SXV10..JPP..SEI199708

47325TUBE, REAR BRAKE, NO.5

main47325-33010iSXV1#,VCV10..JPP..(GD,I,LUM,SEI,SI)199208-199708

47326TUBE, REAR BRAKE, NO.6

main47326-33010iSXV1#,VCV10..JPP..(GD,I,LUM,SEI,SI)199208-199708

47371ACLAMP, BRAKE TUBE, NO.1

main47371-33010iSXV1#,VCV10..JPP..RHD199208-199708

main47371-33040iVCV10..JPP..(GD,LUM)199208-199608

W(ABS)

main47371-33260iMCV10,SXV1#..JPP199708

main47372-50090iSXV10,VCV10..JPP..LHD199208-199608

47371BCLAMP, BRAKE TUBE, NO.6

main47371-32130iSXV1#,VCV10..JPP199208-199708

47371CCLAMP, BRAKE TUBE, NO.7

main47371-32140iSXV1#,VCV10..JPP199208-199708

47900VALVE ASSY, LOAD SENSING W/SPRING

main47900-33020iSXV1#..JPP..RHD199208-199602

main47900-33070iSXV1#..JPP..RHD199602-199708

main47900-33080iVCV10..JPP..(GD,LUM,SEI)199208-199708

9011908587

main90119-08587

9011910415

main90119-10415

9017906158

main90179-06158

9017908146

main90179-08146

9046106055

main90461-06055

9046110755

main90461-10755

9161160614

main91611-60614

9699112080

main96991-12080

35 parts on this diagram · 8 diagrams in section
