FRONT DISC BRAKE CALIPER & DUST COVER

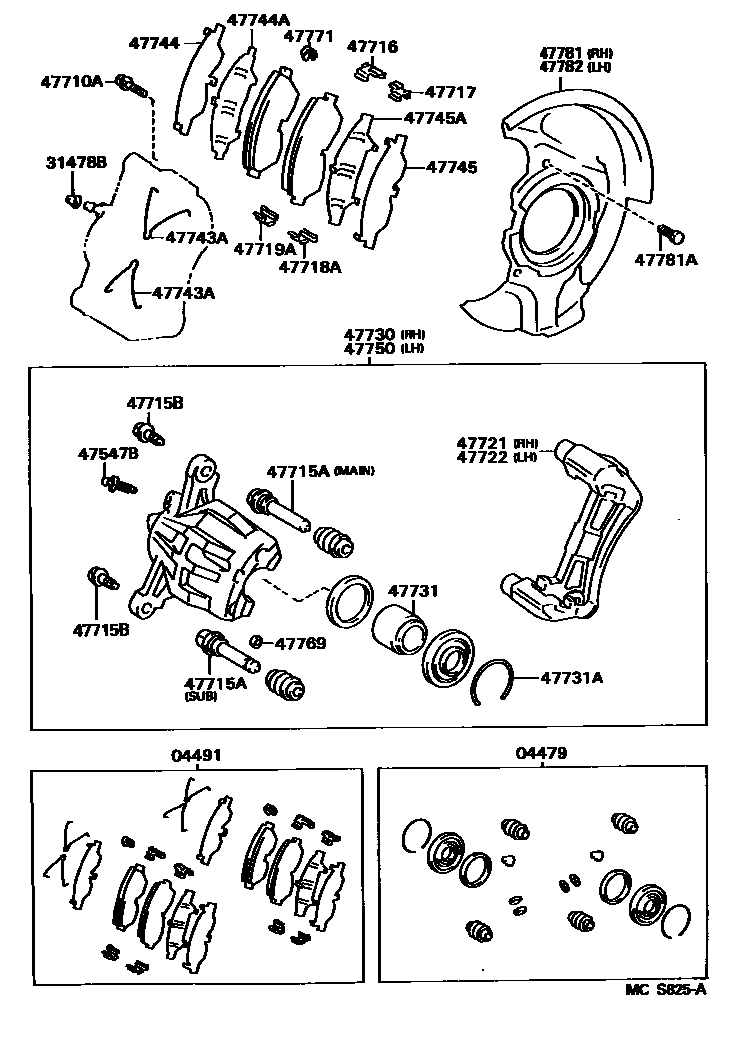

Parts diagram
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-20170i199211
main04479-33010i199208-199708
main04479-33130i199708
main04479-50080i199309-199608
LATIN AMERICA SPEC & W(*66)
04491PAD KIT, DISC BRAKE, FRONT
main04491-33010i199209-199308
VENEZUELA SPEC
main04491-33011i199309-199505
LATIN AMERICA SPEC
main04491-33011i199308-199309
VENEZUELA SPEC
main04491-33030i199208-199408
main04491-33040i199208-199211
main04491-33041i199211-199304
main04491-33042i199304-199505
main04491-33080i199408-199505
main04491-33100i199309-199505
LATIN AMERICA SPEC
main04491-33110i199309-199505
LATIN AMERICA SPEC & W(*66)
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i199208
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i199208
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208i199208
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-22070i200103-200104
SUB PIN SIDE
main47715-22080i200103-200104
MAIN PIN SIDE
main47715-24010i199501-199608
LATIN AMERICA SPEC & W(*66),SUB PIN SIDE
main47715-24010i199309-199501
LATIN AMERICA SPEC & W(*66)
main47715-33010i199501-199608
LATIN AMERICA SPEC & W(*66),MAIN PIN SIDE
main47715-33030i199708-200104
SUB PIN SIDE
main47715-33040i199708-200104
MAIN PIN SIDE
main47715-50010i199211-199212
VENEZUELA SPEC
main47715-50010i199208-200103
SUB PIN SIDE
main47715-50010i199212-199309
VENEZUELA SPEC,SUB PIN SIDE
main47715-50030i199212-199309
VENEZUELA SPEC,MAIN PIN SIDE
main47715-50030i199208-200103
MAIN PIN SIDE
47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main90105-08164i199208
main90105-08346i199708
main90109-08214i199309-199608
LATIN AMERICA SPEC & W(*66)
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-33010i199208-199608
main47716-33030i199208-199304
main47716-33031i199304-199708
main47716-33050i199608
main47716-33080i199708
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47716-33020i199208-199608
main47716-33040i199208-199304
main47716-33041i199304-199708
main47716-33060i199608
main47716-33080i199708
47718APLATE, PAD SUPPORT, NO.3(FOR FRONT DISC BRAKE)
main47717-20150i199608
main47717-33010i199208-199608
main47717-33030i199208-199304
main47717-33031i199304-199708
47719APLATE, PAD SUPPORT, NO.4(FOR FRONT DISC BRAKE)
main47717-20160i199608
main47717-33020i199208-199608
main47717-33040i199208-199304
main47717-33041i199304-199708
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-33010i199208-199211
main47721-33020i199208-199708
main47721-33040i199211-199608
main47721-33050i199309-199608
LATIN AMERICA SPEC & W(*66)
main47721-33080i199708
main47721-33090i199608-199612
main47721-33091i199612
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-33080i199708
main47722-33010i199208-199211
main47722-33020i199208-199708
main47722-33030i199211-199608
main47722-33050i199309-199608
LATIN AMERICA SPEC & W(*66)
main47722-33060i199608-199612
main47722-33061i199612
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-33030i199208-199211
main47730-33040i199208-199708
main47730-33070i199211-199608
main47730-33080i199309-199608
LATIN AMERICA SPEC & W(*66)
main47730-33110i199608-199612
main47730-33111i199612
main47730-33120i199708
47731PISTON, FRONT DISC BRAKE
main47731-20190i199211
main47731-33010i199208-199708
main47731-33030i199309-199608
LATIN AMERICA SPEC & W(*66)
main47731-33050i199708
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-49001i199309-199608
LATIN AMERICA SPEC & W(*66)
main90522-66001i199208
main90522-67001i199708
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
main47743-33010i199309-199608
LATIN AMERICA SPEC & W(*66)
main47743-50030i199309-199608
LATIN AMERICA SPEC
main47743-50030i199308-199309
VENEZUELA SPEC
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47745-33010i199208-199708
main47745-33020i199208-199708
main47745-33030i199309-199608
LATIN AMERICA SPEC & W(*66)
47744ASHIM, ANTI-SQUEAL, NO.3(FOR FRONT DISC BRAKE)
main47744-33010i199208-199708
main47744-33020i199208-199708
main47744-33030i199309-199608
LATIN AMERICA SPEC & W(*66)
47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
main47745-33010i199208-199708
main47745-33020i199208-199708
main47745-33030i199309-199608
LATIN AMERICA SPEC & W(*66)
47745ASHIM, ANTI-SQUEAL, NO.4(FOR FRONT DISC BRAKE)
main47744-33010i199208-199708
main47744-33020i199208-199708
main47744-33030i199309-199608
LATIN AMERICA SPEC & W(*66)
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-33030i199208-199211
main47750-33040i199208-199708
main47750-33070i199211-199608
main47750-33080i199309-199608
LATIN AMERICA SPEC & W(*66)
main47750-33110i199608-199612
main47750-33111i199612
main47750-33120i199708
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-33020i199708
main47769-50010i199208
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-33010i199708
main47771-33010i199309-199608
LATIN AMERICA SPEC & W(*66)
main47771-50010i199208-199708
47781COVER, DISC BRAKE DUST, FRONT RH
main47703-33010i199208-199308
main47703-33020i199208-199308
main47781-33010i199308
main47781-33020i199308
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90119-06227i199208
47782COVER, DISC BRAKE DUST, FRONT LH
main47704-33010i199208-199308
main47704-33020i199208-199308
main47782-33010i199308
main47782-33020i199308

27 parts on this diagram · 5 diagrams in section
