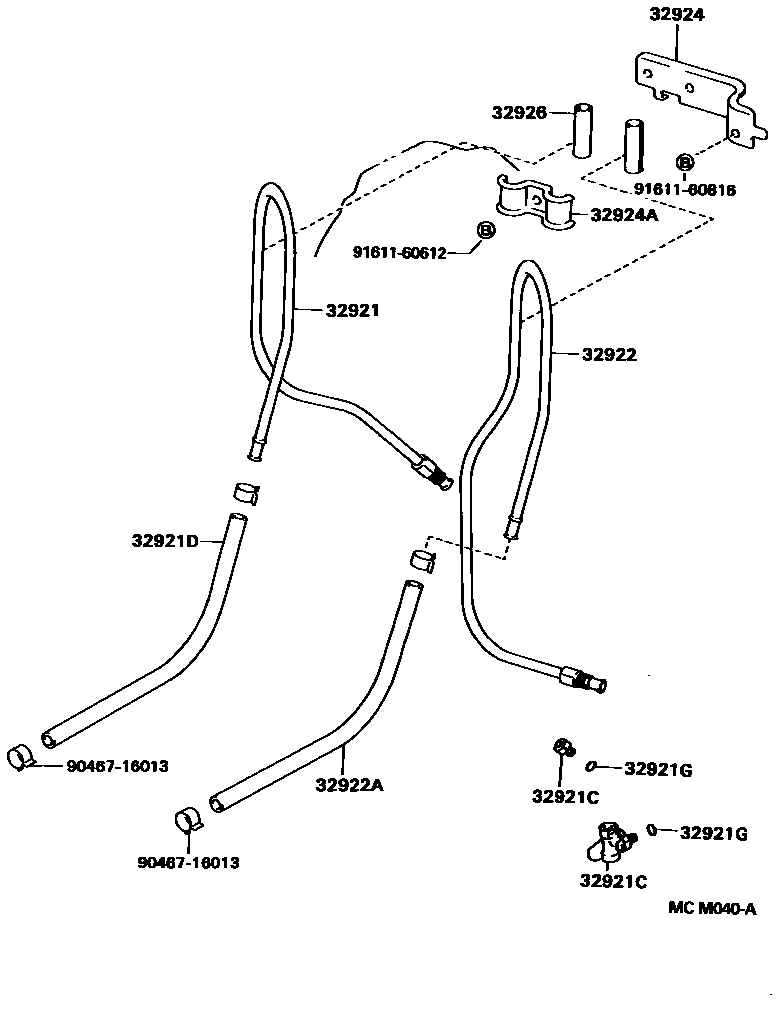

OIL COOLER & TUBE (ATM)

0001 1A140E 0002 1A140E,AIR COOLING OIL COOLER 0003 1A540E 0004 1A541E

32921TUBE, OIL COOLER INLET, NO.1

main32921-33010iSXV1#..JPP..ATM¥980199208

main32921-33030iVCV10..JPP..ATM¥980199208-199708

main32921-33070iMCV10..JPP¥1,240199708

32921CUNION(FOR OIL COOLER TUBE)

main32901-32050iMCV10..JPP¥6,100199708

OUTLET

main32901-32060iSXV1#,VCV10..JPP..ATM¥6,600199208

OUTLET

main90404-16031iMCV10,SXV1#,VCV10..JPP..ATM¥340199208

INLET

32921DHOSE(FOR OIL COOLER INLET)

main90445-17106iVCV10..JPP..ATM¥1,140199208-199708

main90445-17112iSXV10..JPP..ATM¥1,480199208

main90445-17117iSXV11..JPP..ATM¥840199208

main90445-17124iMCV10..JPP¥670199708

32921GRING, O(FOR OIL COOLER TUBE UNION)

main90301-10189iMCV10,SXV1#,VCV10..JPP..ATM¥170199208

32922TUBE, OIL COOLER OUTLET, NO.1

main32922-33010iSXV10..JPP..ATM¥980199208-199708

sub32922-33050¥940

main32922-33020iSXV1#..JPP..ATM¥940199208-199708

main32922-33030iVCV10..JPP..ATM¥980199208-199708

main32922-33060iMCV10..JPP¥940199708

32922AHOSE(FOR OIL COOLER OUTLET)

main32942-33010iMCV10..JPP199708

main90445-17096iVCV10..JPP..ATM¥930199208-199708

main90445-17104iSXV10..JPP..ATM¥1,020199208

W(AIR OIL COOLER)

main90445-17126iSXV11..JPP..ATM¥1,200199208

32924CLAMP, OIL COOLER TUBE, NO.2

main32923-20111iSXV1#..JPP..ATM¥850199208

32924ACLAMP(FOR OIL COOLER TUBE, NO.2)

main90462-12074iMCV10,SXV1#,VCV10..JPP..ATM¥220199208

32926CUSHION, OIL COOLER TUBE(ATM)

main32926-30020iVCV10..JPP..LHD..ATM¥170199208-199301

L=35,ID=10

9046716013

main90467-16013¥300

9161160612

main91611-60612¥130

9161160816

main91611-60816¥230

12 parts on this diagram · 4 diagrams in section
