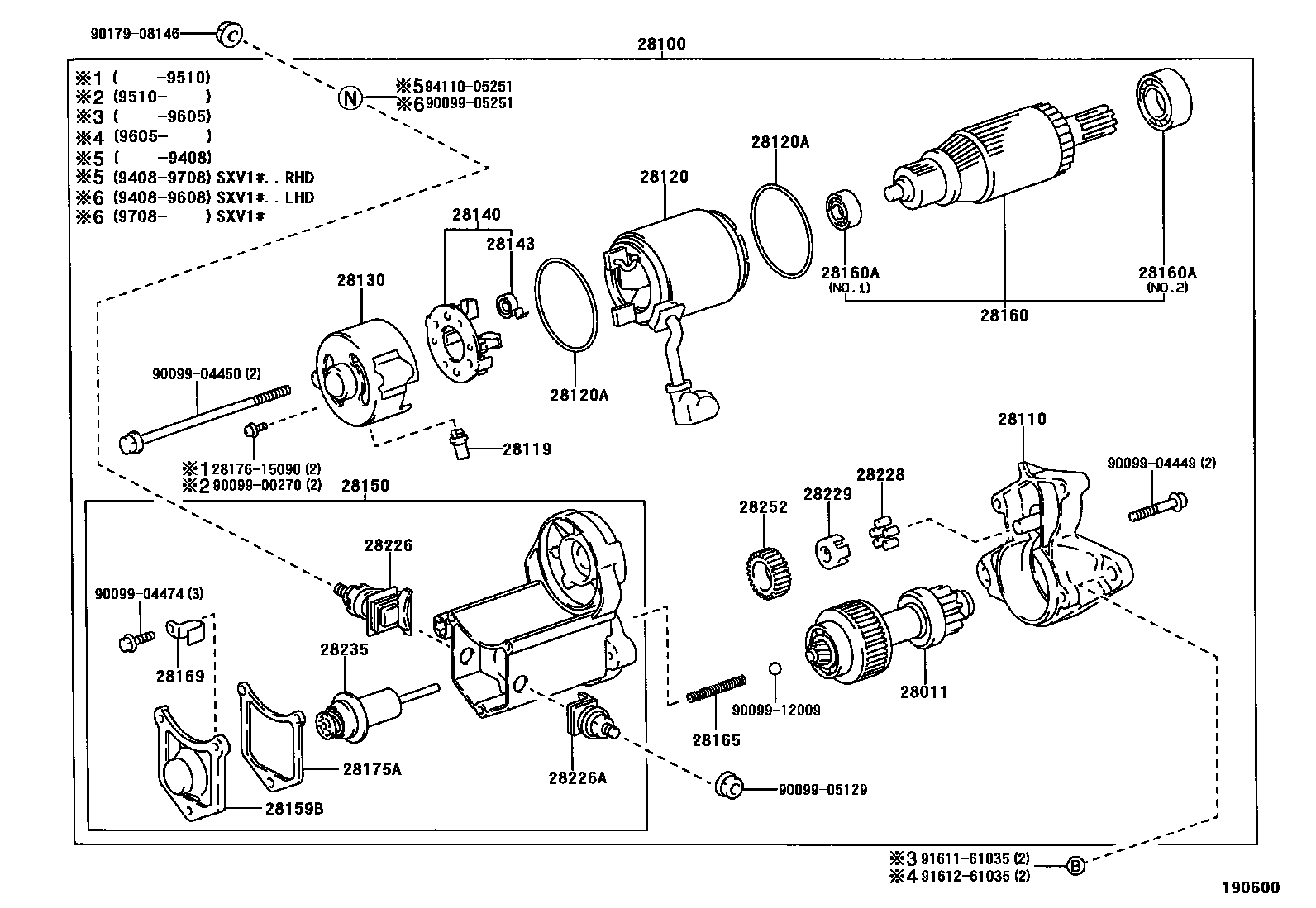

STARTER

0001 112V 1.2KW 0002 112V 1.4KW

28011CLUTCH SUB-ASSY, STARTER

main28011-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28011-74070i1MZFE..MCV10..JPP199708

DENDO

main28011-74070i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

28100STARTER ASSY

main28100-03030i3VZFE..VCV10..JPP199208-199408

12V 1.4KW,DENSO USA

main28100-03070i3VZFE..VCV10..JPP..LHD199408-199608

12V 1.4KW,DENSO USA

main28100-74100i3VZFE..VCV10..JPP..SEI199408-199708

12V 1.4KW

main28100-74100i3VZFE..VCV10..JPP199208-199408

12V 1.4KW,DENSO

main28100-74120i3SFE,5SFE..SXV1#..JPP..RHD199208-199708

12V 1.2KW

sub28100-74100

main28100-74130i5SFE..SXV10..JPP..LHD199408-199608

12V 1.2KW

sub28100-74140

main28100-74140i1MZFE..MCV10..JPP199708

12V 1.4KW

main28100-74140i3VZFE..VCV10..JPP..LHD199408-199608

12V 1.4KW,DENSO

28110HOUSING ASSY, STARTER DRIVE

main28110-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28110-74100i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

main28110-74100i1MZFE..MCV10..JPP199708

DENSO

28119COVER, STARTER END FRAME

main28199-74100i3VZFE..VCV10..JPP199208-199308

sub28199-74110

main28199-74110i3SFE,5SFE..SXV1#..JPP199208-199308

28120YOKE ASSY, STARTER

main28120-01030i1MZFE..MCV10..JPP199708

DENSO USA

main28120-16180i3SFE,5SFE..SXV1#..JPP199409

main28120-66040i3VZFE..VCV10..JPP199409-199708

main28120-66040i1MZFE..MCV10..JPP199708

DENSO

main28120-74070i3VZFE..VCV10..JPP199208-199409

main28120-76061i3SFE,5SFE..SXV1#..JPP199208-199409

28120ARING, O(FOR STARTER YOKE)

main90099-14064i1MZFE,3SFE,5SFE,3VZFE..MCV10,SXV1#,VCV10..JPP199208

28130FRAME ASSY, STARTER COMMUTATOR END

main28130-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28130-74100i3VZFE..VCV10..JPP199208-199708

main28130-74100i1MZFE..MCV10..JPP199708

DENSO

main28130-74120i3SFE,5SFE..SXV1#..JPP199208

28140HOLDER ASSY, STARTER BRUSH

main28140-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28140-74070i3VZFE..VCV10..JPP199208-199708

main28140-74070i1MZFE..MCV10..JPP199708

DENSO

main28140-74120i3SFE,5SFE..SXV1#..JPP199208

28143SPRING, STARTER BRUSH

main28143-76060i3SFE,5SFE..SXV1#..JPP199208

main90099-17112i1MZFE,3VZFE..MCV10,VCV10..JPP199208

28150SWITCH ASSY, MAGNET STARTER

main28150-03020i1MZFE..MCV10..JPP199708

DENSO USA

sub28150-74140

main28150-74100i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208-199409

main28150-74120i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP..RHD199409-199708

main28150-74130i5SFE,3VZFE..SXV10,VCV10..JPP..LHD199308-199409

sub28150-74180

main28150-74140i5SFE,3VZFE..SXV10,VCV10..JPP..LHD199409-199608

main28150-74140i3SFE,5SFE..SXV1#..JPP199708

DENSO

28159BCOVER, MAGNET SWITCH

main28159-07010i1MZFE..MCV10..JPP199708

DENSO USA

main28159-55050i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

main28159-55050i1MZFE..MCV10..JPP199708

DENSO

28160ARMATURE ASSY, STARTER

main28160-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28160-74070i3VZFE..VCV10..JPP199208-199708

main28160-74070i1MZFE..MCV10..JPP199708

DENSO

main28160-76060i3SFE,5SFE..SXV1#..JPP199208

28160ABEARING, STARTER ARMATURE

main90068-10003i1MZFE..MCV10..JPP199708

NO.1 DENSO USA

main90068-10004i1MZFE..MCV10..JPP199708

NO.2 DENSO USA

main90099-10196i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

NO.1

main90099-10196i1MZFE..MCV10..JPP199708

NO.1 DENSO

main90099-10197i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

NO.2

main90099-10197i1MZFE..MCV10..JPP199708

NO.2 DENSO

28165SPRING, STARTER MAGNET SWITCH RETURN

main28165-74070i1MZFE,3SFE,5SFE,3VZFE..MCV10,SXV1#,VCV10..JPP199208

28169CLAMP, STARTER MOTOR LEAD WIRE

main28169-55050i1MZFE,3SFE,5SFE,3VZFE..MCV10,SXV1#,VCV10..JPP199208

28175AGASKET, MAGNET SWITCH COVER

main28175-55050i1MZFE,3SFE,5SFE,3VZFE..MCV10,SXV1#,VCV10..JPP199208

28226STARTER KIT, BATTERY TERMINAL

main28226-16130i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP..RHD199208-199708

main28226-55050i1MZFE,3SFE,5SFE..MCV10,SXV1#..JPP199408-199608

sub28226-64370

28226ASTARTER KIT, MOTOR TERMINAL

main28226-74070i1MZFE,3SFE,5SFE,3VZFE..MCV10,SXV1#,VCV10..JPP199208

28228ROLLER, STARTER IDLE GEAR CLUTCH

main28228-26040i3VZFE..VCV10..JPP199208-199408

28229RETAINER, STARTER IDLE GEAR

main28229-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28229-74070i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

main28229-74070i1MZFE..MCV10..JPP199708

DDENSO

28235PLUNGER, MAGNET SWITCH

main28235-03080i1MZFE..MCV10..JPP199708

DENSO USA

main28235-74130i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

main28235-74130i1MZFE..MCV10..JPP199708

DENSO

28252GEAR, STARTER IDLE

main28254-03010i1MZFE..MCV10..JPP199708

DENSO USA

main28254-74070i3SFE,5SFE,3VZFE..SXV1#,VCV10..JPP199208

main28254-74070i1MZFE..MCV10..JPP199708

DENSO

2817615090SCREW, STARTER

main28176-15090

9009900270

main90099-00270

9009904449

main90099-04449

9009904450

main90099-04450

9009904474

main90099-04474

9009905129

main90099-05129

9009905251

main90099-05251

9009912009

main90099-12009

9017908146

main90179-08146

9161161035

main91611-61035

9161261035

main91612-61035

9411005251

main94110-05251

34 parts on this diagram · 2 diagrams in section
