REAR BUMPER & BUMPER STAY

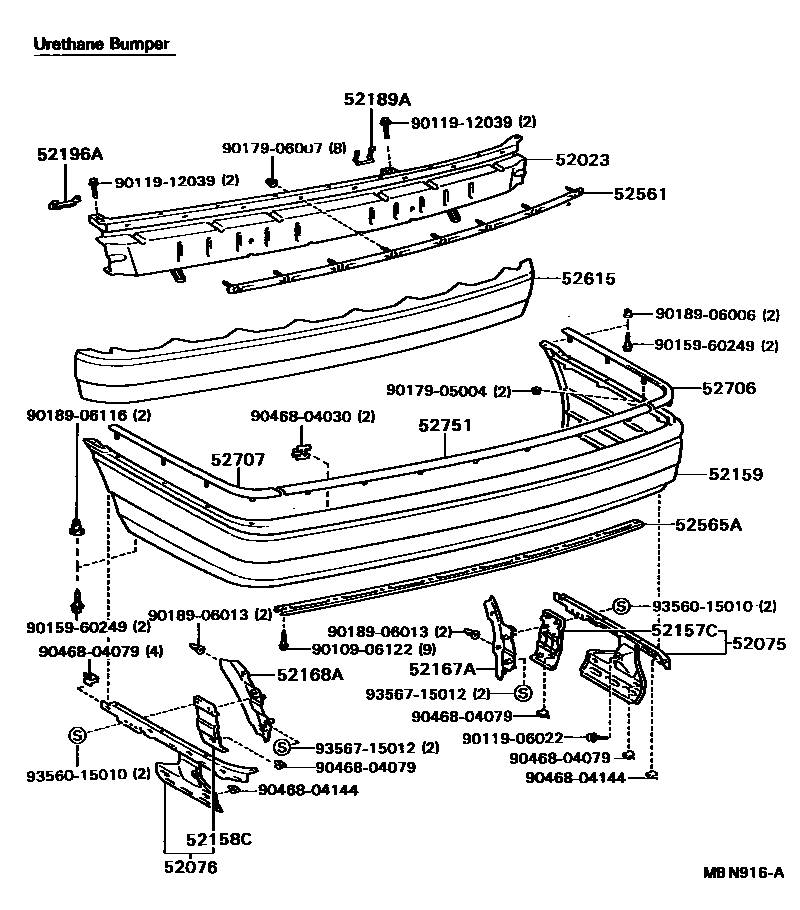

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-32130i198808-199106
52075RETAINER SUB-ASSY, REAR BUMPER SIDE, RH
main52075-32010i198808-199106
52076RETAINER SUB-ASSY, REAR BUMPER SIDE, LH
main52076-32010i198808-199106
52157CSUPPORT, REAR BUMPER SIDE, NO.2 RH
main52157-32050i198808-199106
52158CSUPPORT, REAR BUMPER SIDE, NO.2 LH
main52158-32030i198808-199106
52159COVER, REAR BUMPER
main52159-32909i198808-199106
52167ASUPPORT, REAR BUMPER SIDE, NO.4 RH
main52167-32020i198808-199106
52168ASUPPORT, REAR BUMPER SIDE, NO.4 LH
main52168-32020i198808-199106
52189APROTECTOR, REAR BUMPER ARM EDGE, RH
main52189-32010i198808-199106
52196APROTECTOR, REAR BUMPER ARM EDGE, LH
main52196-32030i198808-199106
52561RETAINER, REAR BUMPER, UPPER CENTER
main52561-32010i198808-199106
52565ARETAINER, REAR BUMPER, LOWER
main52565-32040i198808-199106
52615ABSORBER, REAR BUMPER ENERGY
main52615-32070i198808-199106
52706MOULDING SUB-ASSY, REAR BUMPER SIDE, RH
main52706-32030i198808-199106
52707MOULDING SUB-ASSY, REAR BUMPER SIDE, LH
main52707-32030i198808-199106
52751MOULDING, REAR BUMPER
main52751-32030i198808-199106
9010906122
9011906022
9011912039
9015960249
9017905004
9017906007
9018906006
9018906013
9018906116
9046804030
9046804079
9046804144
9356015010
9356715012

30 parts on this diagram · 1 diagram in section
